工程设计学报
工程设计学报  2023, Vol. 30 Issue (1): 117-126    DOI: 10.3785/j.issn.1006-754X.2023.00.013
通用零部件设计
旋转超声内圆磨削砂轮变幅器的设计与试验研究
马彪1(),秦慧斌1(),冯毅1,白旭日1,辛佳毅2
1.中北大学 先进制造技术山西省重点实验室，山西 太原 030051
2.太原工具厂有限责任公司，山西 太原 030008
Design and experimental study of wheel amplitude transformer for rotary ultrasonic internal grinding
Biao MA1(),Hui-bin QIN1(),Yi FENG1,Xu-ri BAI1,Jia-yi XIN2
1.Shanxi Key Laboratory of Advanced Manufacturing Technology, North University of China, Taiyuan 030051, China
2.Taiyuan Tools Factory Co. , Ltd. , Taiyuan 030008, China
 全文: PDF(4557 KB)   HTML
摘要：

砂轮变幅器是旋转超声内圆磨削谐振系统的关键部件，其设计质量直接影响超声磨削的工艺效果。但目前内圆磨削砂轮变幅器缺乏较为完善的理论分析模型。为提高砂轮变幅器理论分析模型的通用性，基于非谐振设计理论建立了纵向谐振砂轮变幅器的理论分析模型，并利用砂轮变幅器各振动单元间的力、位移连续条件与边界条件推导了其频率方程。然后，针对频率方程进行编程求解，并通过ANSYS有限元仿真分析进行验证。最后，加工制作了纵向谐振砂轮变幅器，并开展阻抗特性分析试验、超声谐振试验和振动位移测量试验，分析了其谐振特性。试验结果表明，所研制的砂轮变幅器的谐振试验频率与理论设计频率一致，其输出端振动位移的试验值与仿真值的相对误差为7.83%，符合旋转超声内圆磨削的要求，验证了理论分析模型求解的正确性。研究结果为旋转超声内圆磨削砂轮变幅器的设计提供了便捷且有效的方法。
关键词： 旋转超声内圆磨削;  砂轮变幅器;  理论分析模型;  频率方程;  谐振特性分析
Abstract:

The wheel amplitude transformer is the key component of the rotary ultrasonic internal grinding resonant system, and its design quality directly affects the process effect of ultrasonic grinding. However, at present, the wheel amplitude transformer for internal grinding lacks a relatively complete theoretical analysis model. In order to improve the generality of the theoretical analysis model of wheel amplitude transformers, a theoretical analysis model of the longitudinal resonant wheel amplitude transformer was established based on the non-resonant design theory, and the frequency equation was derived by using the force and displacement continuity conditions and boundary conditions between the vibration elements of the wheel amplitude transformer. Then, the frequency equation was solved by programming and verified by ANSYS finite element simulation analysis. Finally, the longitudinal resonant wheel amplitude transformer was manufactured, and the impedance characteristic analysis test, ultrasonic resonance test and vibration displacement measurement test were carried out to analyze its resonance characteristics. The test results showed that the resonant test frequency of the developed wheel amplitude transformer was consistent with the theoretical design frequency, and the relative error between the test value and the simulation value of the vibration displacement at its output end was 7.83%, which met the requirements of rotary ultrasonic internal grinding and verified the correctness of the theoretical analysis model. The research results provide a convenient and effective method for the design of wheel amplitude transformer in rotary ultrasonic internal grinding.
Key words: rotary ultrasonic internal grinding    wheel amplitude transformer    theoretical analysis model    frequency equation    resonance characteristic analysis
收稿日期: 2022-06-23 出版日期: 2023-03-06
CLC:  TH 113.1
基金资助: 山西省专利推广实施资助项目(20210519);山西省研究生创新项目(2021Y590)
通讯作者: 秦慧斌     E-mail: mabiao_nuc@163.com;qhbsss@163.com
作者简介: 马 彪（1998—），男，山西运城人，硕士生，从事旋转超声磨削加工理论与技术研究，E-mail: mabiao_nuc@163.com，https://orcid.org/0000-0002-2666-1603
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
马彪
秦慧斌
冯毅
白旭日
辛佳毅

引用本文:

马彪,秦慧斌,冯毅,白旭日,辛佳毅. 旋转超声内圆磨削砂轮变幅器的设计与试验研究[J]. 工程设计学报, 2023, 30(1): 117-126.

Biao MA,Hui-bin QIN,Yi FENG,Xu-ri BAI,Jia-yi XIN. Design and experimental study of wheel amplitude transformer for rotary ultrasonic internal grinding[J]. Chinese Journal of Engineering Design, 2023, 30(1): 117-126.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2023.00.013    或    https://www.zjujournals.com/gcsjxb/CN/Y2023/V30/I1/117

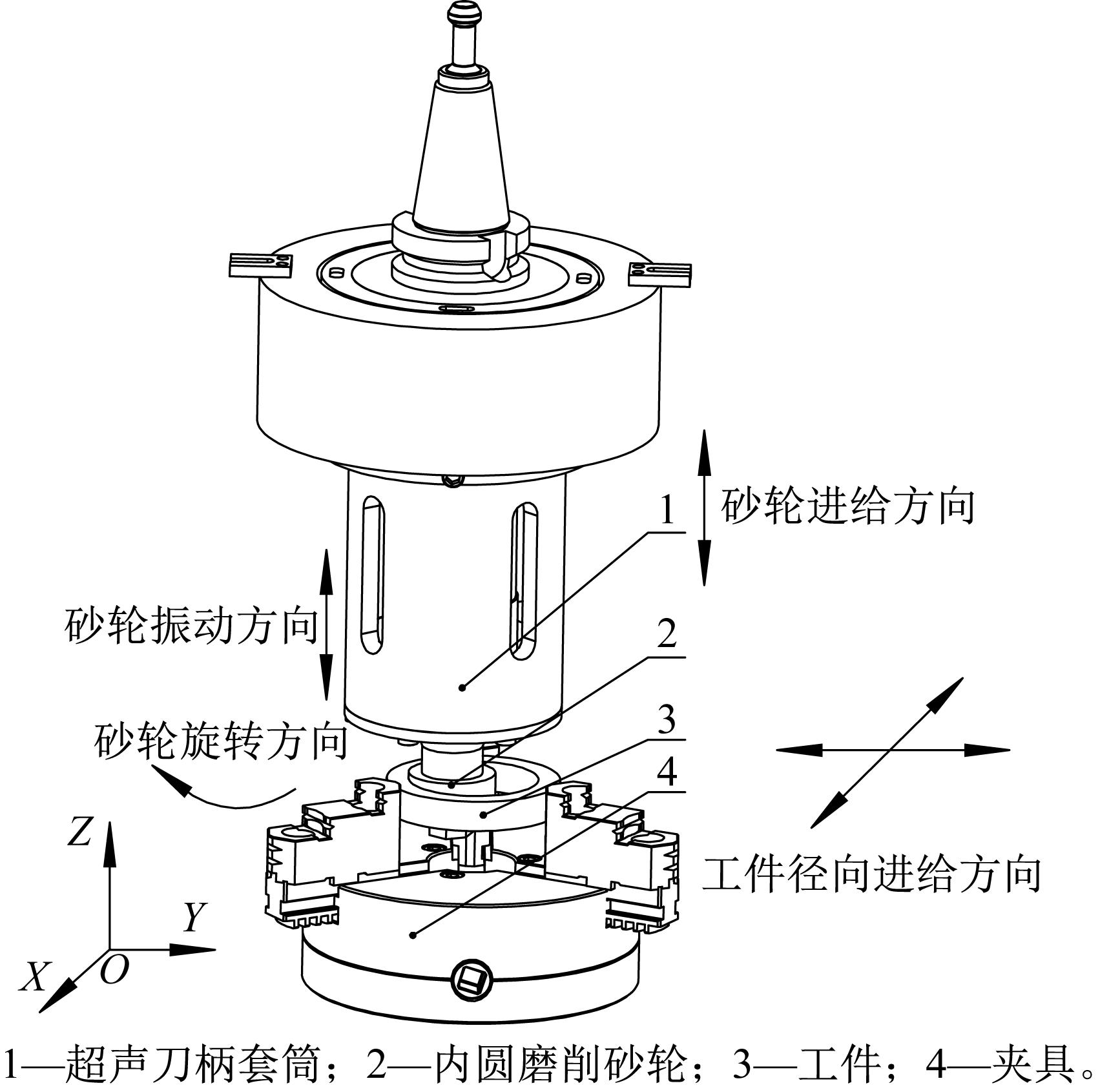

图1  旋转超声内圆磨削加工示意

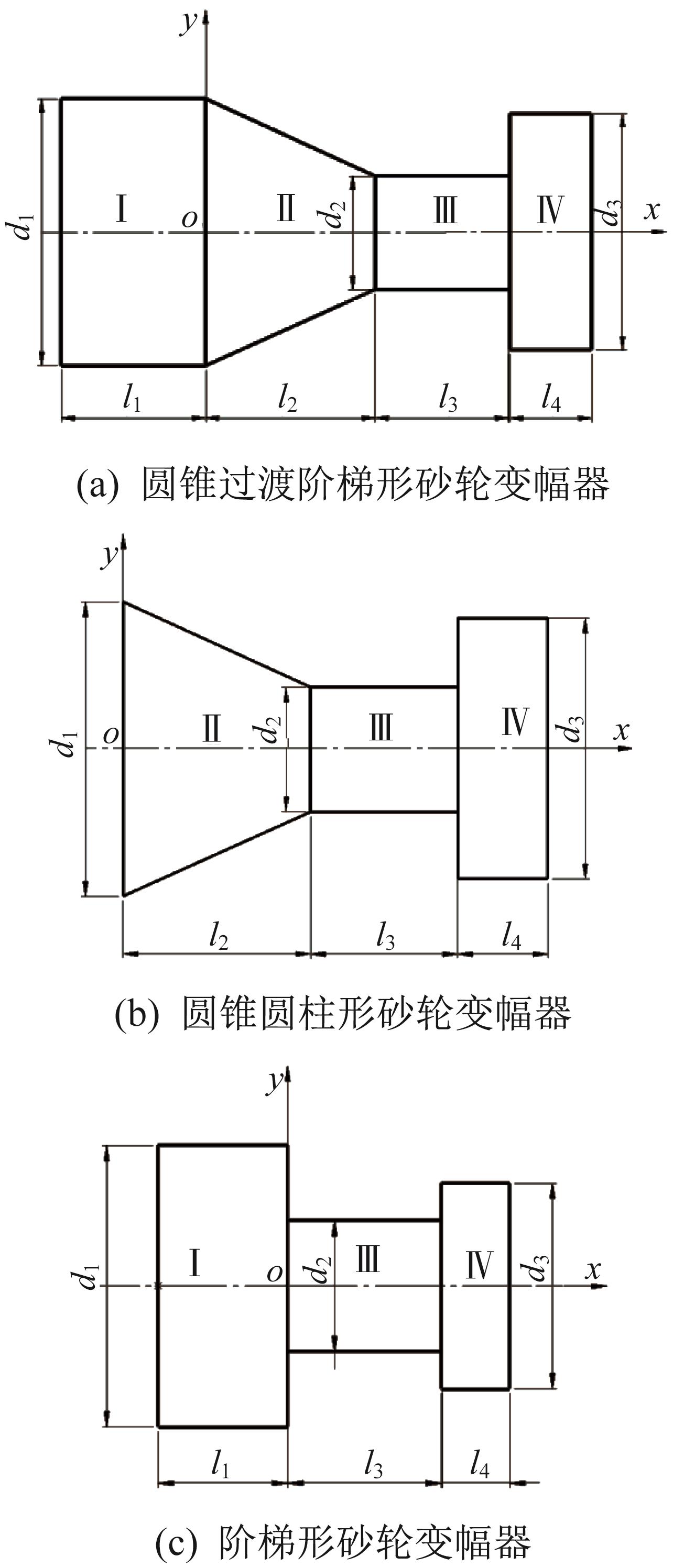

图2  纵向谐振砂轮变幅器的理论分析模型
尺寸参数圆锥过渡阶梯形砂轮变幅器圆锥圆柱形砂轮变幅器阶梯形砂轮变幅器
l132034
l240421
l3待求待求待求
l4202020
d1585858
d2282828
d3404040
表1  纵向谐振砂轮变幅器的尺寸参数 (mm)
材料弹性模量E/Pa密度ρ/（kg/m3）泊松比μ
45钢2.10×10117 8900.30
40Cr2.06×10117 8200.28
表2  纵向谐振砂轮变幅器的材料性能参数
砂轮变幅器类型

理论设计

频率f1/Hz

有限元仿真

频率f2/Hz

相对误差δ①/%
圆锥过渡阶梯形20 00018 6396.81
圆锥圆柱形20 00018 5147.43
阶梯形20 00017 83710.81
表3  纵向谐振砂轮变幅器的频率比较
砂轮变幅器类型尺寸l3/mm谐振频率f/Hz
圆锥过渡阶梯形13.020 098
圆锥圆柱形26.520 076
阶梯形34.520 046
表4  纵向谐振砂轮变幅器尺寸调整结果及其频率

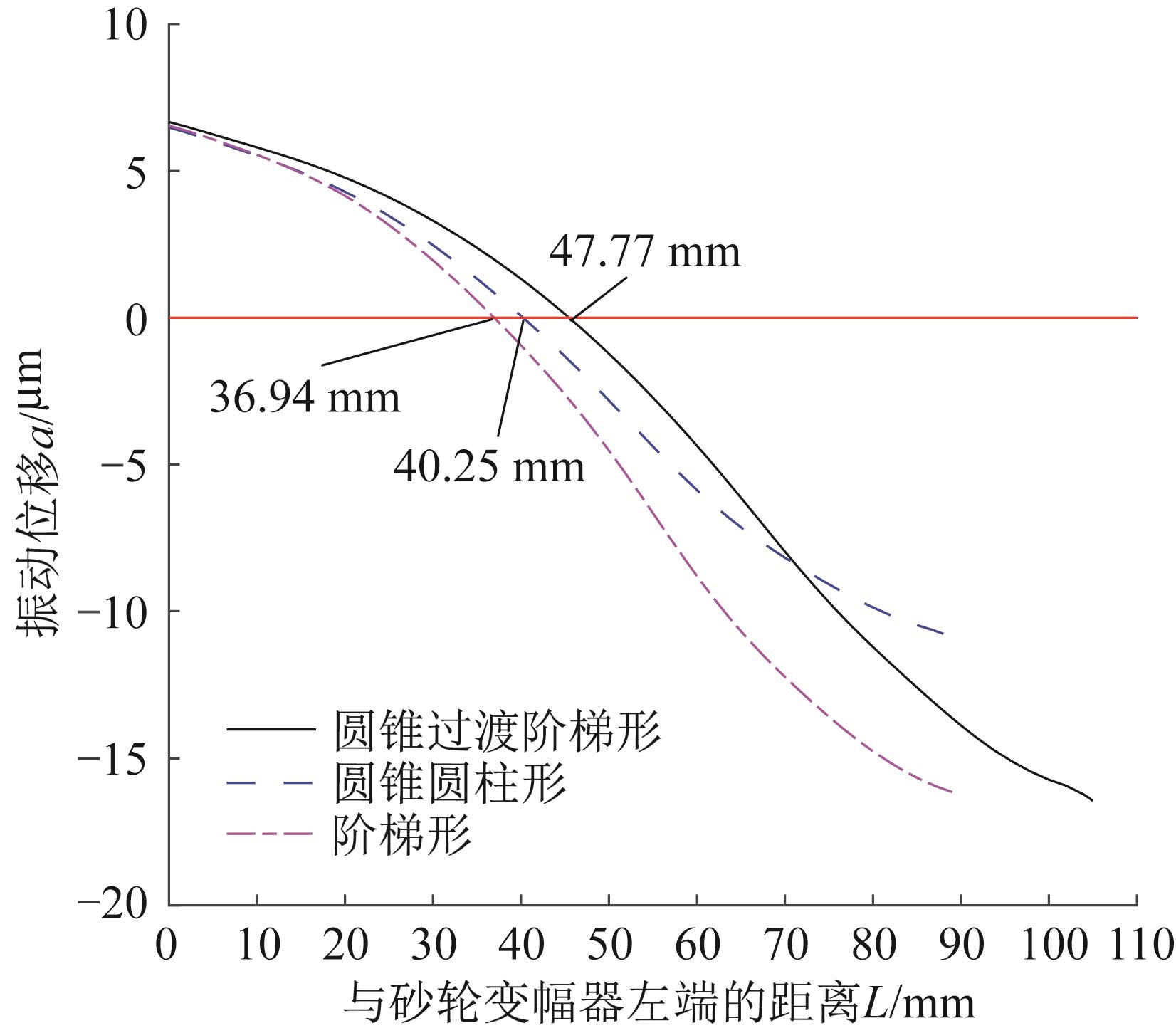

图3  纵向谐振砂轮变幅器的振动位移曲线

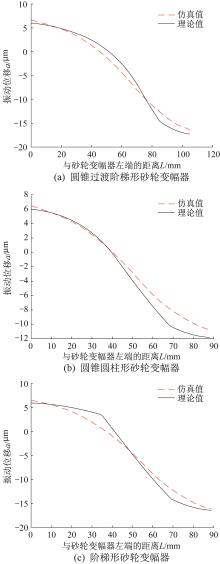

图4  纵向谐振砂轮变幅器振动位移曲线对比

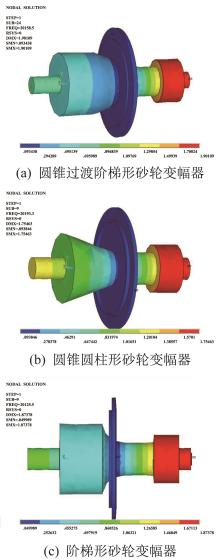

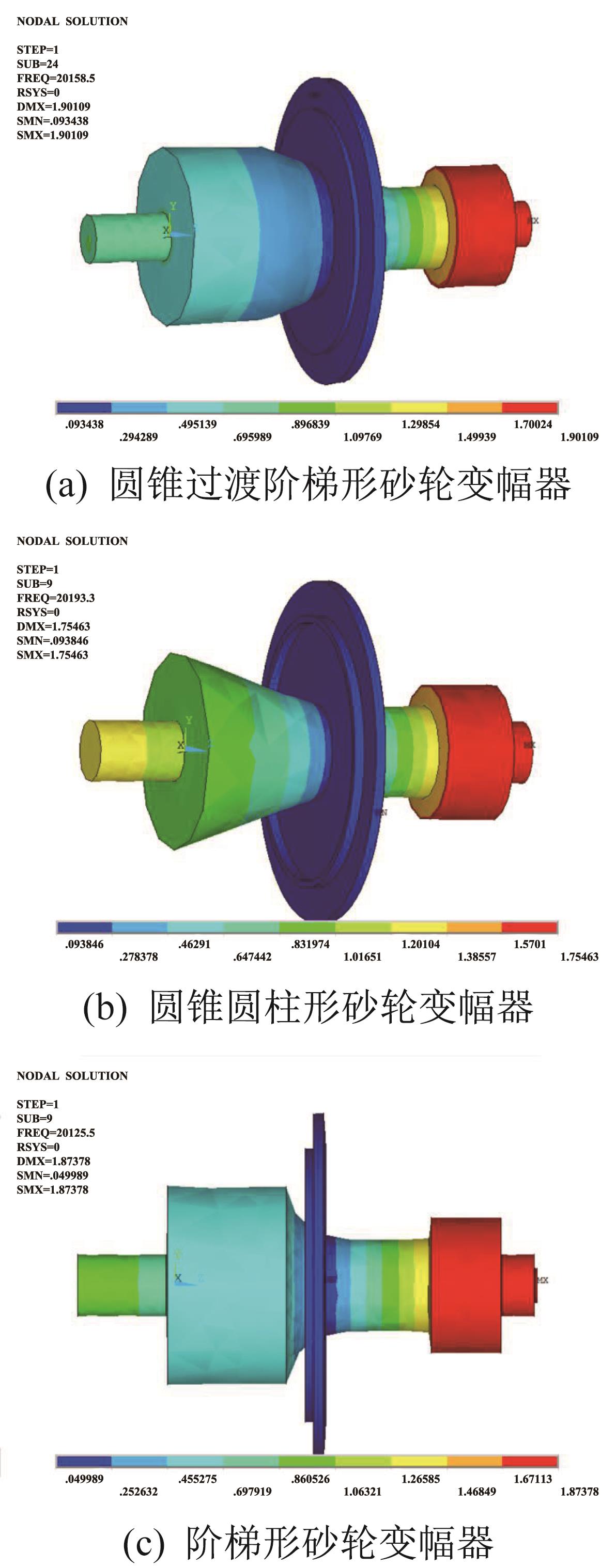

图5  纵向谐振砂轮变幅器模态振型

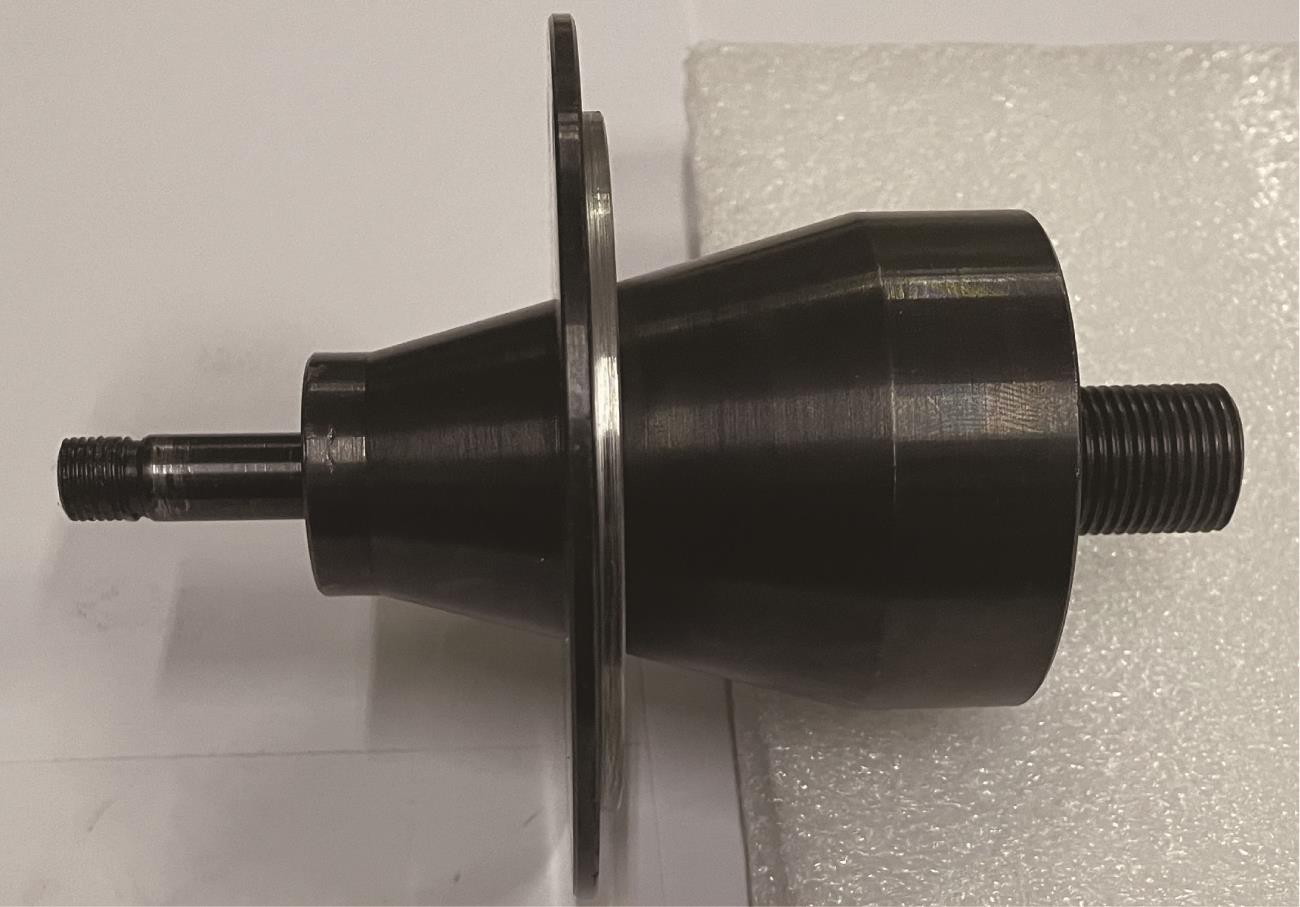

图6  圆锥过渡阶梯形变幅杆

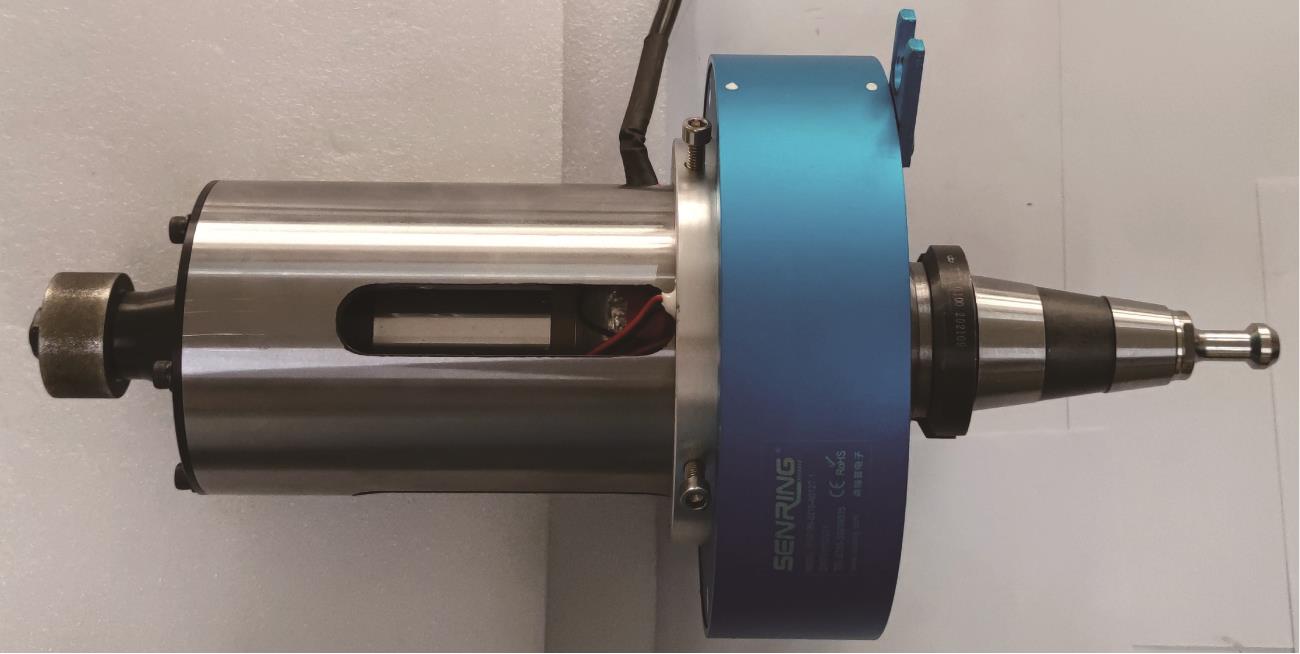

图7  纵向谐振砂轮变幅器工具系统

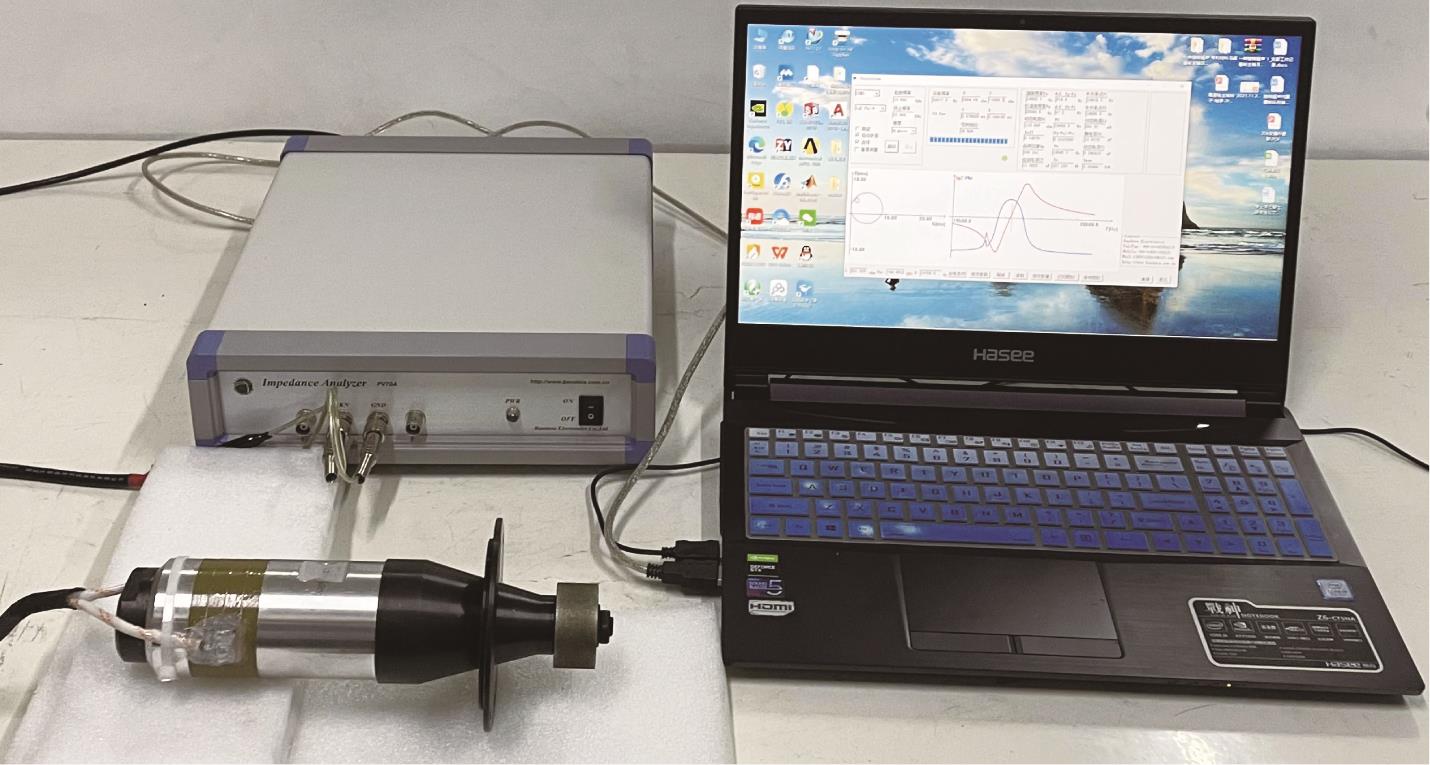

图8  阻抗特性分析试验装置

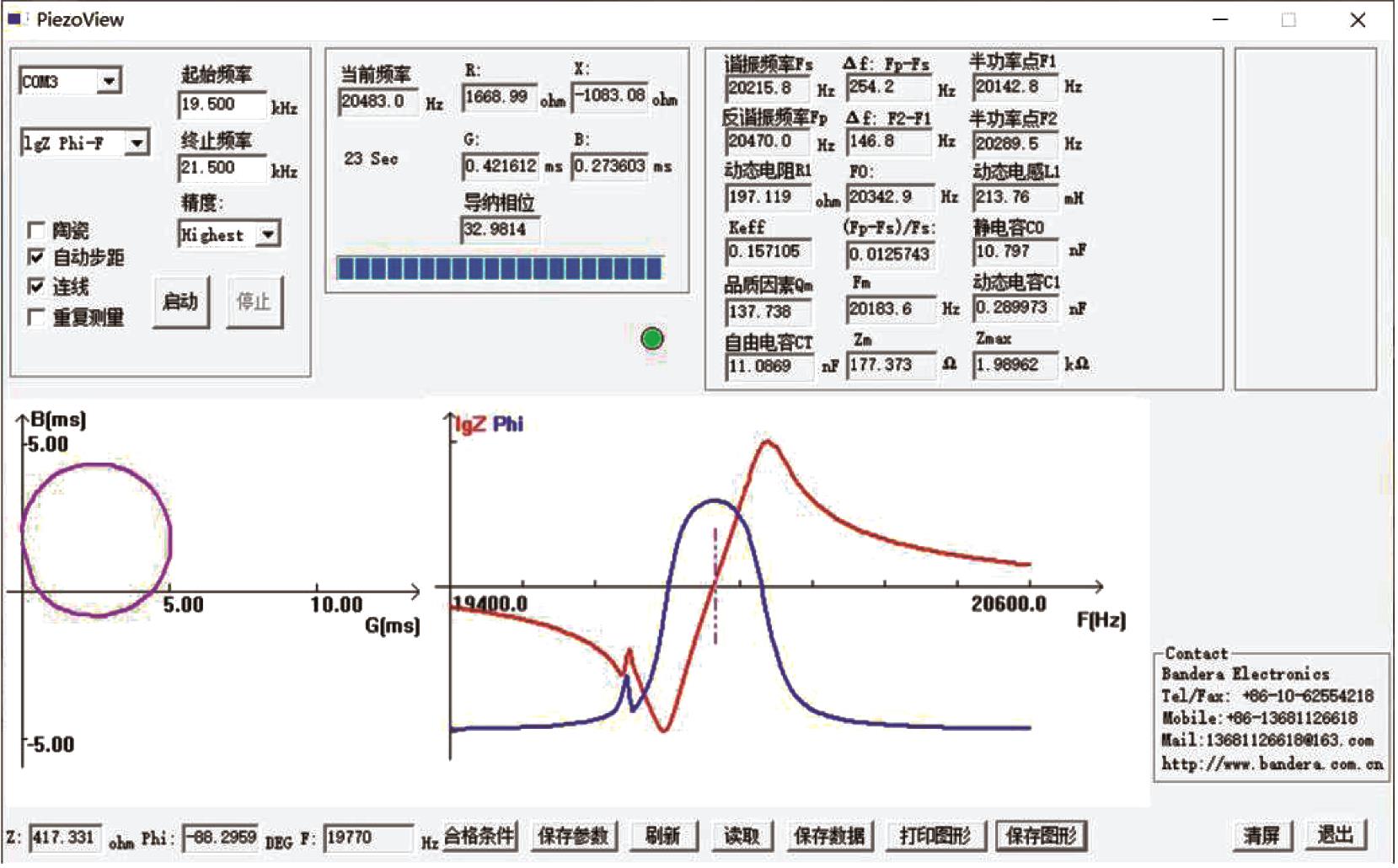

图9  阻抗特性分析测试结果

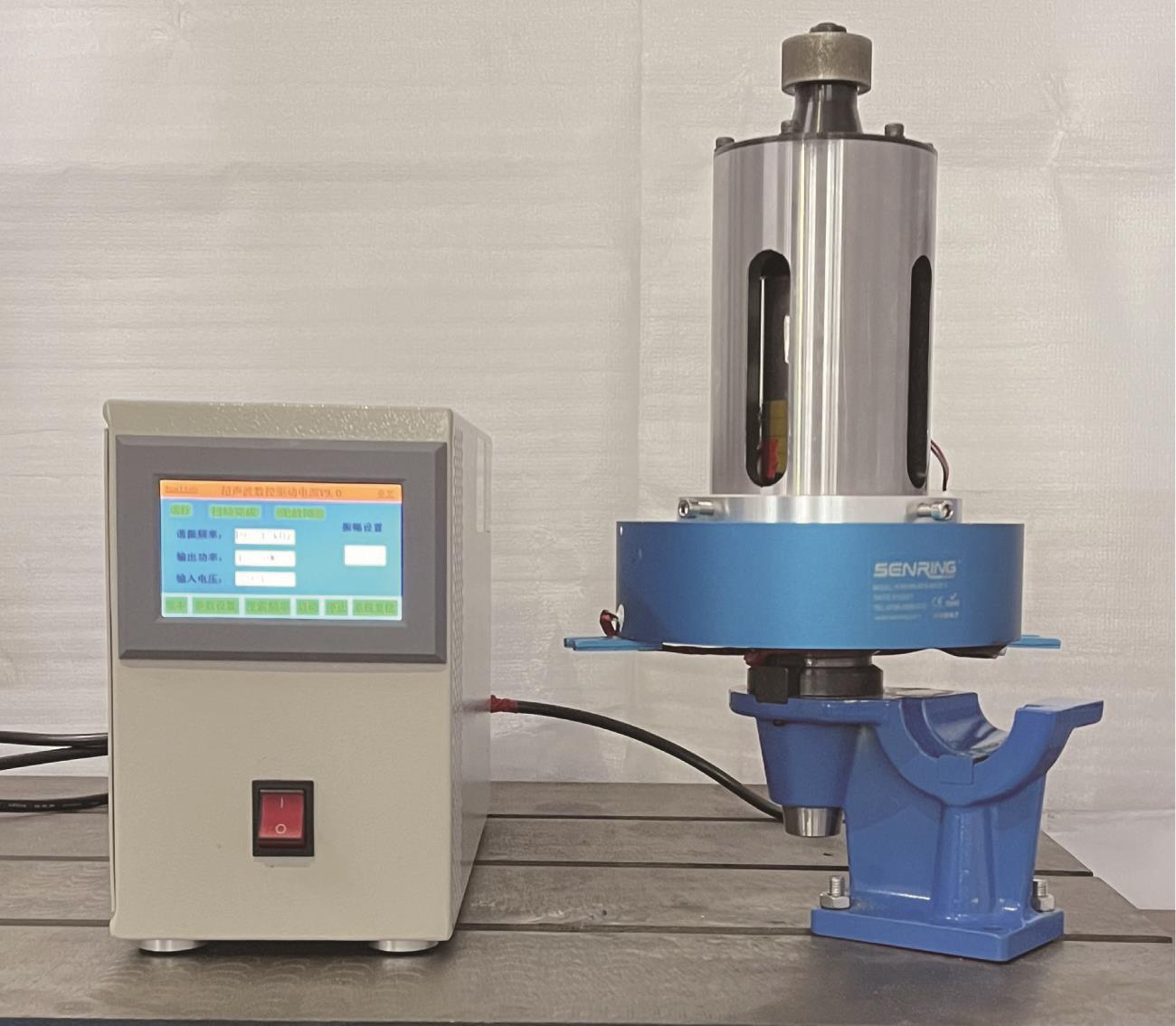

图10  超声谐振试验装置

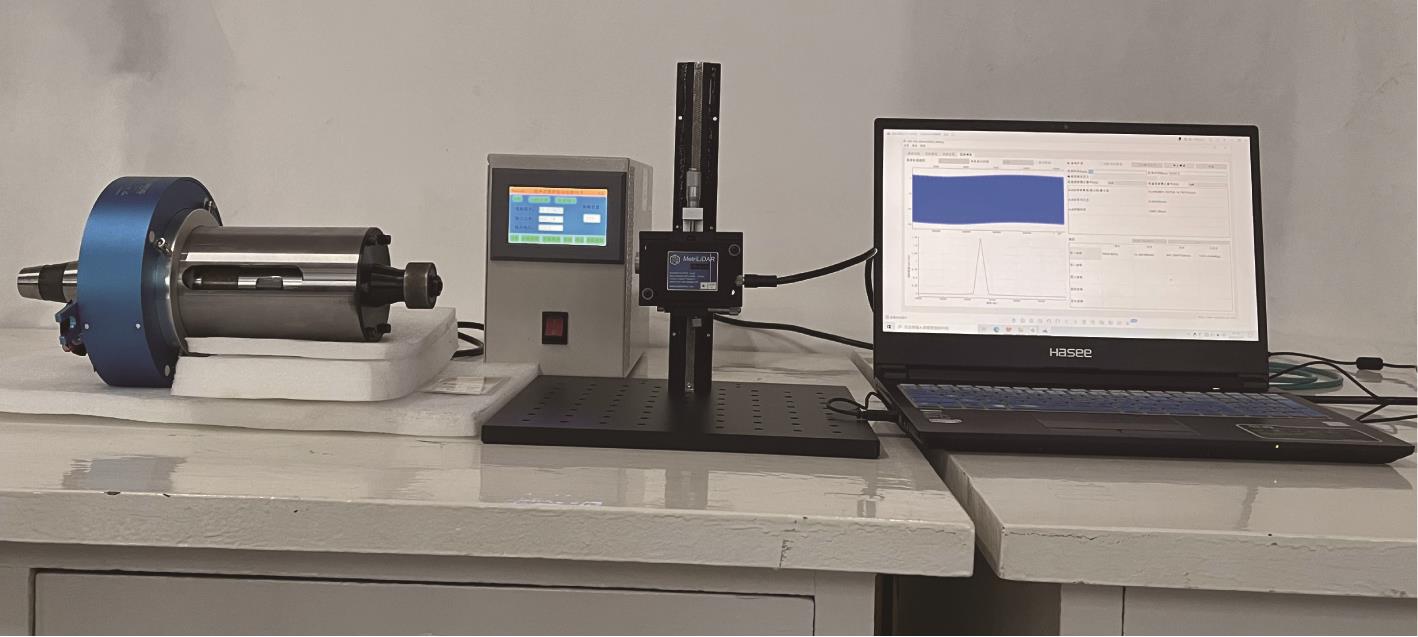

图11  振动位移测量试验装置
采样点序号谐振频率f3/Hz振动位移a/μm
119 63314.86
219 64715.98
319 60515.12
419 60615.32
519 58316.25
619 56516.61
719 58916.54
819 57016.70
919 56116.45
1019 56216.35
表5  纵向谐振砂轮变幅器频率及振动位移测量结果
1 WANG Yan， LIN Bin， WANG Shao-lei， et al. Study on the system matching of ultrasonic vibration assisted grinding for hard and brittle materials processing［J］. International Journal of Machine Tools and Manufacture， 2014， 77： 66-73.
2 WANG Jian-jian， ZHANG Jian-fu， FENG Ping-fa， et al. Damage formation and suppression in rotary ultrasonic machining of hard and brittle materials： a critical review［J］. Ceramics International， 2018， 44： 1227-1239.
3 NING F D， CONG W L， PEI Z J， et al. Rotary ultrasonic machining of CFRP： a comparison with grinding［J］. Machining Science ＆ Technology， 2013， 17（3）： 325-379.
4 Dong-xi LÜ， WANG Hong-fu， TANG Yong-jian， et al. Influences of vibration on surface formation in rotary ultrasonic machining of glass BK7［J］. Precision Engineering， 2013， 37： 839-848.
5 AGARWAL S， RAO P V. Predictive modeling of force and power based on a new analytical undeformed chip thickness model in ceramic grinding［J］. International Journal of Machine Tools and Manufacture， 2013， 65： 68-78.
6 CAO Jian-guo， NIE Meng， LIU Yue-ming， et al. Ductile-brittle transition behavior in the ultrasonic vibration-assisted internal grinding of silicon carbide ceramics［J］. The International Journal of Advanced Manufacturing Technology， 2018， 96： 3251-3262.
7 姜峰，李剑峰，孙杰，等.硬脆材料塑性加工技术的研究现状［J］.工具技术，2007，41（8）：3-8. doi：10.3969/j.issn.1000-7008.2007.08.001
JIANG Feng， LI Jian-feng， SUN Jie， et al. Research actualities of ductile machining for hard and brittle materials［J］. Tool Engineering， 2007， 41（8）： 3-8.
doi: 10.3969/j.issn.1000-7008.2007.08.001
8 何玉辉，周群，郎献军.轴向超声振动辅助磨削的磨削力研究［J］.振动与冲击，2016，35（4）：170-176．
HE Yu-hui， ZHOU Qun， LANG Xian-jun. Study on grinding force of axial ultrasonic vibration assisted grinding［J］. Journal of Vibration and Shock， 2016， 35（4）： 170-176.
9 何玉辉，唐楚，唐进元，等.轴向超声振动辅助磨削的表面残余应力建模［J］.振动与冲击，2017，36（22）：185-191.
HE Yu-hui， TANG Chu， TANG Jin-yuan， et al. Modeling of grinding surface residual stress assisted with axial ultrasonic vibration［J］. Journal of Vibration and Shock， 2017， 36（22）： 185-191.
10 CHEN Yan， LIANG Yu-hong， XU Jiu-hua， et al. Ultrasonic vibration assisted grinding of CFRP composites： effect of fiber orientation and vibration velocity on grinding forces and surface quality［J］. International Journal of Lightweight Materials and Manufacture， 2018， 1（3）： 189-196.
11 付俊帆，秦慧斌，吕明.基于 Mindlin 理论的功率超声纵弯谐振变幅器设计理论与试验研究［J］.振动与冲击，2018，37（7）：259-266.
FU Jun-fan， QIN Hui-bin， Ming LÜ. Design and experiment of ultrasonic longitudinal-flexural resonance transducer based on Mindlin theory［J］. Journal of Vibration and Shock， 2018， 37（7）： 259-266.
12 周瑞峰，秦慧斌，冯毅，等.旋转超声磨削平行砂轮复合变幅器设计与试验［J］.应用声学，2021，40（4）：553-561.
ZHOU Rui-feng， QIN Hui-bin， FENG Yi， et al. Design and experimental research on composite amplitude transformer of rotating ultrasonic grinding parallel grinding wheel［J］. Journal of Applied Acoustics， 2021， 40（4）： 553-561.
13 牛金荣，秦慧斌，冯毅，等.超声辅助磨削杯形砂轮变幅器设计与试验［J］.应用声学，2020，39（3）：344-353.
NIU Jin-rong， QIN Hui-bin， FENG Yi， et al. Design and experimental investigation of cup wheel transformer used in ultrasonic assisted grinding［J］. Journal of Applied Acoustics， 2020， 39（3）： 344-353.
14 赵波，陈凡，贾晓凤，等.非谐振大工具头变幅杆优化设计及声学特性测试［J］.陕西师范大学学报（自然科学版），2017，45（1）：45-51.
ZHAO Bo， CHEN Fan， JIA Xiao-feng， et al. Optimization design and characteristics test of non-resonant large tool head horn［J］. Journal of Shaanxi Normal University （Natural Science Edition）， 2017， 45（1）： 45-51.
15 吕明，王时英，秦慧斌.非谐振设计理论与齿轮超声加工［M］.北京：科学出版社，2014：117-127.
Ming LÜ， WANG Shi-ying， QIN Hui-bin. Nonresonant design theory and ultrasonic gear machining［M］. Beijing： Science Press， 2014： 117-127.
16 顾荣华，石秀东，王斌，等.基于ANSYS的复合型阶梯变幅杆动态特性研究［J］.轻工机械，2017，35（6）：37-42. doi：10.3969/j.issn.1005-2895.2017.06.008
GU Rong-hua， SHI Xiu-dong， WANG Bin， et al. Dynamic performance of composite stepped horn based on ANSYS［J］. Light Industry Machinery， 2017， 35（6）： 37-42.
doi: 10.3969/j.issn.1005-2895.2017.06.008
17 赵波，别文博，王晓博，等.基于局部共振理论的超声加工技术研究进展［J］.航空制造技术，2018，61（21）：40-46.
ZHAO Bo， BIE Wen-bo， WANG Xiao-bo， et al. Development of ultrasonic-assisted machining based on local resonance［J］. Aeronautical Manufacturing Technology， 2018， 61（21）： 40-46.
18 缪兴华，汪炜.微细超声加工研究现状［J］.航空制造技术，2017（20）：12-23.
MIAO Xing-hua， WANG Wei. Current research on micro ultrasonic machining［J］. Aeronautical Manufacturing Technology， 2017（20）： 12-23.
19 秦慧斌，吴霄，石喜玲，等.一种超声辅助磨削装置：CN208556901U［P］.2019-03-01．
QIN Hui-bin， WU Xiao， SHI Xi-ling， et al. The invention relates to an ultrasonic assisted grinding device： CN208556901U［P］. 2019-03-01．
