基于电流解耦的表贴式永磁同步电机无源控制研究

doi:10.3785/j.issn.1006-754X.2022.00.087

基于电流解耦的表贴式永磁同步电机无源控制研究

樊峰宇^,^,, 周兆忠, 赵颖, 汪骏

衢州学院机械工程学院，浙江衢州 324000

Research on passive control of surface-mounted permanent magnet synchronous motor based on current decoupling

FAN Feng-yu^,^,, ZHOU Zhao-zhong, ZHAO Ying, WANG Jun

College of Mechanical Engineering, Quzhou University, Quzhou 324000, China

收稿日期: 2022-04-22 修回日期: 2022-06-21

基金资助:

国家自然科学基金资助项目.  62101206
浙江省重点研发计划项目.  2020C02SA903678
浙江省教育厅科研资助项目.  Y202147271

Received: 2022-04-22 Revised: 2022-06-21

作者简介 About authors

樊峰宇（1993—），男，山西吕梁人，助教，硕士，从事永磁同步电机及其控制研究，E-mail:937235846@qq.com，https://orcid.org/0000-0003-1836-8113 , E-mail：937235846@qq.com

摘要

为了提高表贴式永磁同步电机的电流环频率响应能力和转速响应性能，针对其无源控制器设计过程中因d轴、q轴电流存在耦合而造成期望互联矩阵未知参数过多的问题，结合电压前馈解耦控制，提出了一种基于电流解耦的无源控制器新型设计方法。首先，根据能量平衡原理和电压前馈解耦控制，构建基于电流解耦的表贴式永磁同步电机端口受控耗散哈密顿系统（port control Hamilton system with dissipation, PCHD）模型。然后，通过互联和阻尼配置的无源控制（interconnection and damping assignment passivity-based control, IDA-PBC）方法，完成表贴式永磁同步电机无源控制器的设计，并在设计过程中引入了电压前馈解耦控制，消除了d轴、q轴电流的耦合关系，使期望互联矩阵的未知参数由3个减少为1个。最后，搭建表贴式永磁同步电机测试平台进行实验验证。实验结果表明，当表贴式永磁同步电机的电流环采用基于电流解耦的无源控制器时，q轴电流响应频率由小于250 Hz增大为大于333 Hz；额定转速下的转速响应时间由0.16 s减小为0.11 s，超调量由2.0%减小为0.6%，稳态误差由5.98 r/min减小为1.15 r/min。研究结果可为永磁同步电机的无源控制器设计提供新思路。

关键词： 无源控制 ; 电流解耦 ; 永磁同步电机 ; 电压前馈解耦 ; 端口受控耗散哈密顿系统（PCHD） ; 互联和阻尼配置（IDA）

Abstract

In order to improve the current loop frequency response capability and speed response performance of the surface-mounted permanent magnet synchronous motor, and aiming at the problem of excessive unknown parameters of the expected interconnection matrix due to the coupling of d-axis and q-axis current in the passive controller design process, a new design method of passive controller based on current decoupling was proposed by combining with voltage feedforward decoupling control. Firstly, according to the energy balance principle and voltage feedforward decoupling control, the port control Hamilton system with dissipation (PCHD) model of surface-mounted permanent magnet synchronous motor based on current decoupling was constructed. Then, the passive controller of surface-mounted permanent magnet synchronous motor was designed by the interconnection and damping assignment passive-based control (IDA-PBC) method, and the voltage feedforward decoupling control was introduced in the design process to eliminate the coupling between d-axis and q-axis current, so that the unknown parameters of the expected interconnection matrix were reduced from 3 to 1. Finally, the test platform of surface-mounted permanent magnet synchronous motor was built for experimental verification. The experimental results showed that when the passive controller based on current decoupling was used in the current loop of surface-mounted permanent magnet synchronous motor, the q-axis current response frequency increased from less than 250 Hz to more than 333 Hz; the speed response time at rated speed decreased from 0.16 s to 0.11 s, the overshoot decreased from 2.0% to 0.6%, and the steady-state error decreased from 5.98 r/min to 1.15 r/min. The research results can provide a new idea for the passive controller design of permanent magnet synchronous motor.

Keywords： passive control ; current decoupling ; permanent magnet synchronous motor ; voltage feedforward decoupling ; port control Hamilton system with dissipation (PCHD) ; interconnection and damping assignment (IDA)

PDF (2244KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

樊峰宇, 周兆忠, 赵颖, 汪骏. 基于电流解耦的表贴式永磁同步电机无源控制研究. 工程设计学报[J], 2022, 29(6): 731-738 doi:10.3785/j.issn.1006-754X.2022.00.087

FAN Feng-yu, ZHOU Zhao-zhong, ZHAO Ying, WANG Jun. Research on passive control of surface-mounted permanent magnet synchronous motor based on current decoupling. Chinese Journal of Engineering Design[J], 2022, 29(6): 731-738 doi:10.3785/j.issn.1006-754X.2022.00.087

永磁同步电机具有良好的动、静态性能和较低的能量损耗，被广泛应用于工业机器人、数控机床和新能源汽车等^[1]。作为一个多变量、强耦合的非线性系统^[2]，永磁同步电机的电流环常采用PI（proportional integral，比例积分）控制算法。但随着工业发展水平的不断提高，对永磁同步电机控制性能的要求越来越高，使得传统的PI控制已不能满足系统的高精度控制要求。因此，多种非线性控制算法开始得到应用，如反步控制、滑模控制和无源控制等。其中，无源控制是从系统能量角度出发，将永磁同步电机看作一个电能为输入、机械能为输出的能量转换装置^[3]，利用能量平衡原理，基于端口受控耗散哈密顿系统（port control Hamilton system with dissipation, PCHD），通过互联和阻尼配置的无源控制（interconnection and damping assignment passivity-based control, IDA-PBC）方法进行无源控制器设计。

针对无源控制方法，国内外学者进行了大量的研究。吕成兴等^[4]为提高电力双推进无人船的能量利用率，采用无源控制方法对无人船用永磁同步电机的速度控制进行研究，并通过仿真验证了该方法可有效降低驱动系统的能量损耗和提高无人船的续航能力。付晓阳等^[5]针对永磁同步风力发电系统在低风速下的最大功率追踪，提出了一种无源控制与扩张状态观测器相结合的控制策略，仿真结果表明该方法具有较强的转速控制性能和抗负载扰动能力。Mocanu 等^[6]将无源控制与干扰观测器相结合，通过观测器对电气和机械扰动进行观测与补偿，提高了永磁同步电机的控制性能和稳定性。何洁等^[7]结合无源控制与鲁棒控制技术，设计了鲁棒无源控制器，提高了永磁同步电机无源控制的稳定性，并设计了基于负载转矩观测的速度环滑模观测器，增强了永磁同步电机驱动系统的负载适应性。任丽娜等^[8]提出了一种基于无源控制与增广无迹卡尔曼滤波模型的无速度传感器控制策略，有效地减小了由电阻摄动引起的转速误差，提高了永磁同步电机驱动系统的鲁棒性。程启明等^[9]提出了一种基于准Z源矩阵变换器的永磁同步电机无源控制系统，该系统具有较好的动、静态性能和抗干扰能力，有效提高了永磁同步电机驱动装置的电压传输比及其调速范围。Liu等^[10]针对由永磁同步电机驱动的关节式机器人，设计了一种基于位置误差的平滑切换函数，实现了永磁同步电机控制方式在单环反馈线性化控制与无源控制间的平滑切换，从而使机器人系统具有良好的动态和稳态性能。李红斌等^[11]为提高永磁同步电机的控制性能，将负载扰动观测器与无源控制器相结合，经仿真验证该控制算法具有良好的控制性能与抗扰动能力。刘佳雯等^[12]提出了一种控制策略平滑切换方案，使永磁同步电机驱动系统根据需要在反步积分滑模控制和无源控制间进行切换，提高了该系统的抗干扰能力和控制精度。侯利民等^[13]基于表贴式永磁同步电机的PCHD模型设计了整形控制器，并结合滑模控制有效抑制了负载扰动，改善了其驱动系统的动态品质。金宁治等^[14]结合自抗扰技术与无源控制技术，设计了一种新的内置式永磁同步电机控制系统，提高了系统的响应速度与抗干扰能力。袁宏哲^[15]为提高永磁同步电机的动态性能，结合线性自抗扰控制技术与无源控制技术，对其位置控制进行了研究，仿真结果表明，所设计的控制算法具有良好的控制性能和较强的抗干扰能力。Belkhier等^[16]将非线性观测器与IDA-PBC方法相结合，设计了一种新型控制算法并将其应用于永磁同步电机，同时通过仿真验证了该控制算法的有效性。

然而，在基于PCHD的表贴式永磁同步电机无源控制器的设计过程中，因d轴与q轴电流存在耦合，使得期望互联矩阵的未知参数过多，增加了设计的复杂性，且已有研究缺乏对采用无源控制器时电流环响应带宽的测试。为减少期望互联矩阵中的未知参数，笔者提出了一种基于电流解耦的无源控制器新型设计方法，并通过实验测试电流环的响应带宽和转速响应性能，以验证所提出方法的有效性。

1 基于PCHD的IDA-PBC方法

1.1　PCHD的数学模型

基于欧拉‒拉格朗日方程获得PCHD的数学模型^[17]：

\{\begin{array}{l} \dot{x} = (J (x) - R (x)) \frac{\partial H (x)}{\partial x} + g (x) u + ξ \\ y = g^{T} (x) \frac{\partial H (x)}{\partial x} \end{array}

(1)

式中： x 为状态变量； u 为控制器；H $(x)$ 为系统能量函数； J $(x)$ 为互联矩阵，表征系统内部的互联结构， J $(x)$ =- J^T $(x)$ ； R $(x)$ 为阻尼矩阵，表征系统的端口阻性结构， R $(x)$ = R^T $(x)$ ； ξ 为外部干扰； g $(x)$ 为外部互联矩阵。

1.2　IDA-PBC方法

针对基于PCHD的无源控制器的设计问题，Ortega^[18]提出了IDA-PBC方法。该方法通过配置互联矩阵、阻尼矩阵和能量函数来设计无源控制器，使得给定的PCHD在该控制器的作用下转换为一个期望的PCHD，该期望PCHD在期望平衡点处稳定运行。期望PCHD的数学模型可表示为：

\dot{x} = (J_{d} (x) - R_{d} (x)) \frac{\partial H_{d} (x)}{\partial x}

(2)

式中： J_d $(x)$ 为期望互联矩阵，表征期望系统内部的互联结构； R_d $(x)$ 为期望阻尼矩阵，表征期望系统的端口阻性结构；H_d $(x)$ 为期望系统的能量函数，其在系统稳定运行的平衡点处有严格的极小值。

一般的非线性系统可表示为：

\{\begin{array}{l} \dot{x} = f (x) + g (x) u \\ y = h (x) \end{array}

(3)

式中： f $(x)$ 、 h $(x)$ 为关于状态变量 x 的任意函数。

根据文献[19]中的定理2-1，对于式(3)所示的非线性系统，当存在反对称互联矩阵 J_d $(x)$ 和半正定对称阻尼矩阵 R_d $(x)$ ，使得式(4)所示的偏微分方程有解时，其无源控制器 u 的求解方法如式(5)所示。

g^{⊥} (x) f (x) = g^{⊥} (x) (J_{d} (x) - R_{d} (x)) \frac{\partial H_{d} (x)}{\partial x}

(4)

式中： g^⊥ $(x)$ g $(x)$ =0。

\begin{array}{l} u = {(g^{T} (x) g (x))}^{- 1} g^{T} (x) [(J_{d} (x) - \\ R_{d} (x)) \frac{\partial H_{d} (x)}{\partial x} - f (x)] \end{array}

(5)

2 表贴式永磁同步电机的无源控制器设计

2.1　表贴式永磁同步电机的数学模型

表贴式永磁同步电机是一个多输入、多输出、高阶、强耦合的非线性系统，其在d-q坐标系下的数学模型可表示为：

\{\begin{array}{l} L_{d} \frac{d i_{d}}{d t} = - R_{s} i_{d} + P ω_{m} L_{q} i_{q} + u_{d} \\ L_{q} \frac{d i_{q}}{d t} = - R_{s} i_{q} - P ω_{m} L_{d} i_{d} - P ω_{m} ψ_{f} + u_{q} \\ I \frac{d ω_{m}}{d t} = P [(L_{d} - L_{q}) i_{d} i_{q} + ψ_{f} i_{q}] - T_{L} \end{array}

(6)

式中：I为转动惯量；L_d 、L_q 分别为电机在d-q坐标系下的d轴和q轴电感；i_d 、i_q 分别为电机在d-q坐标系下的d轴和q轴电流；u_d 、u_q 分别为电机在d-q坐标系下的d轴和q轴电压；R_s为定子电阻；T_L为负载转矩；Ψ_f为永磁体产生的磁链；P为电机的极对数；ω_m为电机的机械角速度。

2.2　基于电流解耦的无源控制器新型设计方法

由式(6)可知，表贴式永磁同步电机的d轴、q轴电流相互耦合，其耦合关系如图1所示^[20]，图中s为拉普拉斯算子。为此，结合电压前馈解耦控制，提出了一种基于电流解耦的无源控制器新型设计方法，以消除互联矩阵中d轴电流与q轴电流的耦合关系，使得期望互联矩阵的未知参数由3个减少为1个，大大简化无源控制器的求解过程。

图1

新窗口打开| 下载原图ZIP| 生成PPT

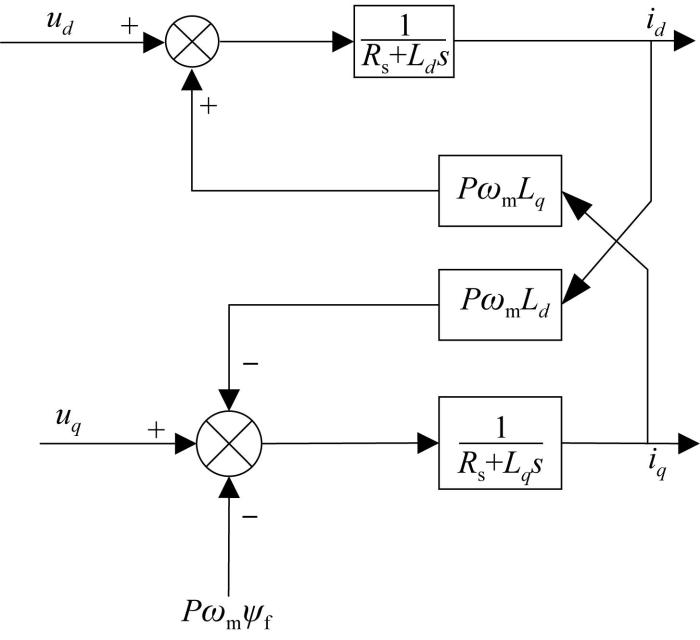

图1 表贴式永磁同步电机d轴、q轴电流的耦合关系

Fig.1 Coupling relationship between d-axis and q-axis current of surface-mounted permanent magnet synchronous motor

电流解耦后表贴式永磁同步电机的数学模型可表示为：

\{\begin{array}{l} L_{d} \frac{d i_{d}}{d t} = - R_{s} i_{d} + u_{d}^{'} \\ L_{q} \frac{d i_{q}}{d t} = - R_{s} i_{q} - P ω_{m} ψ_{f} + u_{q}^{'} \\ I \frac{d ω_{m}}{d t} = P ψ_{f} i_{q} - T_{L} \end{array}

(7)

其中：

u_{d}^{'} = u_{d} + P ω_{m} L_{q} i_{q}

u_{q}^{'} = u_{q} - P ω_{m} L_{d} i_{d}

则基于电流解耦的表贴式永磁同步电机PCHD的数学模型为：

\{\begin{array}{l} \dot{x} = (J_{d e} (x) - R_{d e} (x)) \frac{\partial H (x)}{\partial x} + g (x) u_{d e}^{'} + ξ \\ y = g^{T} (x) \frac{\partial H (x)}{\partial x} \end{array}

(8)

其中：

$\begin{array}{l} \begin{array}{l} J_{d e} (x) = [\begin{matrix} 0 & 0 & 0 \\ 0 & 0 & - P ψ_{f} \\ 0 & P ψ_{f} & 0 \end{matrix}], R_{d e} (x) = [\begin{matrix} R_{s} & 0 & 0 \\ 0 & R_{s} & 0 \\ 0 & 0 & 0 \end{matrix}] \\ g (x) = [\begin{matrix} 1 & 0 \\ 0 & 1 \\ 0 & 0 \end{matrix}], ξ = [\begin{matrix} 0 \\ 0 \\ - T_{L} \end{matrix}], x = [\begin{matrix} x_{1} \\ x_{2} \\ x_{3} \end{matrix}] = [\begin{matrix} L_{d} i_{d} \\ L_{q} i_{q} \\ I ω_{m} \end{matrix}] \end{array} \\ u_{d e}^{'} = [\begin{array}{l} u_{d}^{'} \\ u_{q}^{'} \end{array}], y = [\begin{array}{l} i_{d}^{} \\ i_{q}^{} \end{array}], H (x) = \frac{1}{2} (\frac{1}{L_{d}} x_{1}^{2} + \frac{1}{L_{q}} x_{2}^{2} + \frac{1}{I} x_{3}^{2}) \end{array}$ 式中： u $_{d e}^{'}$ 、 J_de $(x)$ 和 R_de $(x)$ 分别为基于电流解耦的表贴式永磁同步电机的无源控制器、互联矩阵和阻尼矩阵。

为提高永磁同步电机的运行效率，根据最大转矩与电流比确定其稳定运行时的平衡点。对于表贴式永磁同步电机，L_d=L_q，则其PCHD稳定运行时的平衡点为：

i_{d} = 0, i_{q} = \frac{T_{L}}{P ψ_{f}}, ω_{m} = ω_{m}^{*}

式中： $ω_{m}^{*}$ 为期望的电机机械角速度。

由此可得，表贴式永磁同步电机PCHD在平衡点处的状态变量可表示为：

x^{*} = [\begin{matrix} x_{1}^{*} \\ x_{2}^{*} \\ x_{3}^{*} \end{matrix}] = [\begin{matrix} 0 \\ L_{q} \frac{T_{L}}{P ψ_{f}} \\ I ω_{m}^{*} \end{matrix}]

(9)

由IDA-PBC方法可知，当表贴式永磁同步电机在无源控制器作用下稳定运行时，其能量函数在期望的平衡点处有严格的极小值，取稳定运行时期望的能量函数为：

H_{d} (x) = \frac{1}{2} [\frac{1}{L_{d}} x_{1}^{2} + \frac{1}{L_{q}} (x_{2} - x_{2}^{*})^{2} + \frac{1}{I} (x_{3} - x_{3}^{*})^{2}]

(10)

当采用传统无源控制器设计方法时，期望互联矩阵的选取如下：

J_{d} (x) = [\begin{matrix} 0 & J_{12} & J_{13} \\ - J_{12} & 0 & J_{23} \\ - J_{13} & - J_{23} & 0 \end{matrix}]

(11)

式中：J₁₂表征i_d 与i_q 之间的耦合关系；J₁₃表征i_d 与ω_m之间的耦合关系；J₂₃表征i_q 与ω_m之间的耦合关系。

但由式(7)可知，电流解耦可消除i_d 与i_q 、i_d 与ω_m之间的耦合关系，故J₁₂、J₁₃为0，即电流解耦后期望互联矩阵可表示为：

J_{d} (x) = [\begin{matrix} 0 & 0 & 0 \\ 0 & 0 & J_{23} \\ 0 & - J_{23} & 0 \end{matrix}]

(12)

电流解耦后期望阻尼矩阵的选取与传统方法相同，可表示为：

R_{d} (x) = [\begin{matrix} r_{1} & 0 & 0 \\ 0 & r_{2} & 0 \\ 0 & 0 & 0 \end{matrix}]

(13)

式中：r₁、r₂为待定的阻尼系数。

根据定理2-1，令 $g^{⊥} (x) = [0 0 1]$ ， $f (x) = (J_{d e} (x) - R_{d e} (x)) \frac{\partial H (x)}{\partial x} + ξ$ ，代入式(4)可得：

P \frac{ψ_{f}}{L_{q}} x_{2} - T_{L} = - J_{23} \frac{x_{2} - x_{2}^{*}}{L_{q}}

(14)

若要使式(14)成立，则需满足：

J_{23} = - P ψ_{f}

(15)

由式(5)可得，基于电流解耦的无源控制器 u $_{d e}^{'}$ 的表达式为：

u_{d e}^{'} = [\begin{matrix} u_{d}^{'} \\ u_{q}^{'} \end{matrix}] = [\begin{matrix} \frac{R_{s} - r_{1}}{L_{d}} x_{1} \\ \frac{R_{s} - r_{2}}{L_{q}} x_{2} + \frac{r_{2}}{L_{q}} x_{2}^{*} + J_{23} \frac{x_{3} - x_{3}^{*}}{I} + \frac{P}{I} ψ_{f} x_{3} \end{matrix}]

(16)

对式(16)进行简化，可得：

u_{d e}^{'} = [\begin{matrix} u_{d}^{'} \\ u_{q}^{'} \end{matrix}] = [\begin{matrix} (R_{s} - r_{1}) i_{d} \\ (R_{s} - r_{2}) i_{q} + r_{2} i_{q}^{*} + P ψ_{f} ω_{m}^{*} \end{matrix}]

(17)

式中： $i_{q}^{*}$ 为速度环控制器输出值，即q轴电流给定值。

根据 $u_{d}^{'} = u_{d} + P ω_{m} L_{q} i_{q}$ ， $u_{q}^{'} = u_{q} - P ω_{m} L_{d} i_{d}$ ，可得最终的基于电流解耦的无源控制器 $u_{d e}$ ：

\begin{array}{l} u_{d e} = [\begin{matrix} u_{d} \\ u_{q} \end{matrix}] = [\begin{matrix} u_{d}^{'} \\ u_{q}^{'} \end{matrix}] + [\begin{matrix} - P ω_{m} L_{q} i_{q} \\ P ω_{m} L_{d} i_{d} \end{matrix}] = \\ [\begin{matrix} (R_{s} - r_{1}) i_{d} - P ω_{m} L_{q} i_{q} \\ (R_{s} - r_{2}) i_{q} + r_{2} i_{q}^{*} + P ψ_{f} ω_{m}^{*} + P ω_{m} L_{d} i_{d} \end{matrix}] \end{array}

(18)

3 实验验证

3.1　实验条件

为测试表贴式永磁同步电机的电流环在采用基于电流解耦的无源控制器时的响应带宽和转速响应特性，开展实验进行验证，并与电流环采用传统PI控制器时的结果进行对比。实验中选用的微处理器为STM32F407，电流环控制周期为125 μs，电流采样分辨率为12位，位置编码器的分辨率为17位。实验数据由微处理器采集，通过串口通信将所采集的数据传输给上位机。表贴式永磁同步电机测试平台如图2所示，该电机的基本参数如表1所示。

图2

新窗口打开| 下载原图ZIP| 生成PPT

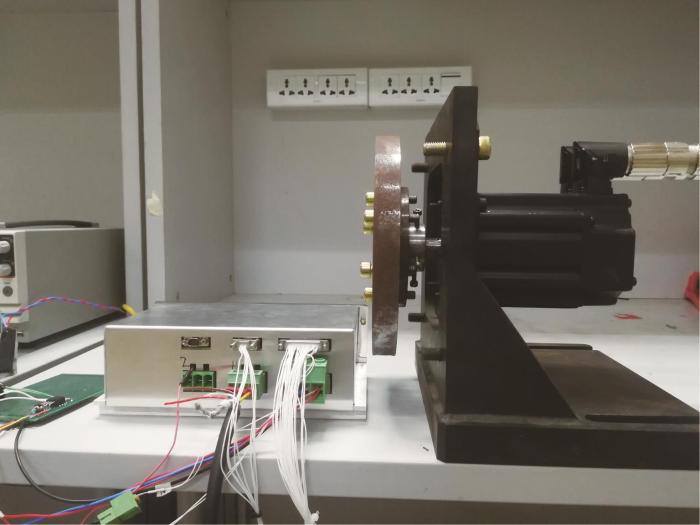

图2 表贴式永磁同步电机测试平台

Fig.2 Test platform for surface-mounted permanent magnet synchronous motor

表1 表贴式永磁同步电机基本参数

Table 1 Basic parameters of surface-mounted permanent magnet synchronous motor

参数	数值
额定电压/V	24
额定电流/A	24.4
额定转速/(r/min)	1 000
极对数	4
定子电阻/Ω	0.045

新窗口打开| 下载CSV

3.2　电流环响应带宽测试与分析

在永磁同步电机矢量控制中，电流环响应带宽是衡量控制器的一个重要指标：响应带宽越高，控制性能越好。为测试表贴式永磁同步电机的电流环在采用基于电流解耦的无源控制器时的性能，开展响应带宽测试，并与采用传统PI控制器的响应带宽进行对比。其中，电流环采用无源控制器时给定转速设定为额定转速1 000 r/min，阻尼系数r₁=r₂=1；采用传统PI控制器时，其参数K_p、K_i通过自整定方式得到。

电流环响应带宽测试方法如下：输入信号为q轴的正弦电流，其幅值为5 A，频率分别为100，200，250，333 Hz。通过测试得到不同频率下的q轴电流响应曲线，结果分别如图3至图6所示。不同频率下q轴电流响应的幅值衰减（输出信号与输入信号的幅值之比）和相位滞后如表2所示。

图3

新窗口打开| 下载原图ZIP| 生成PPT

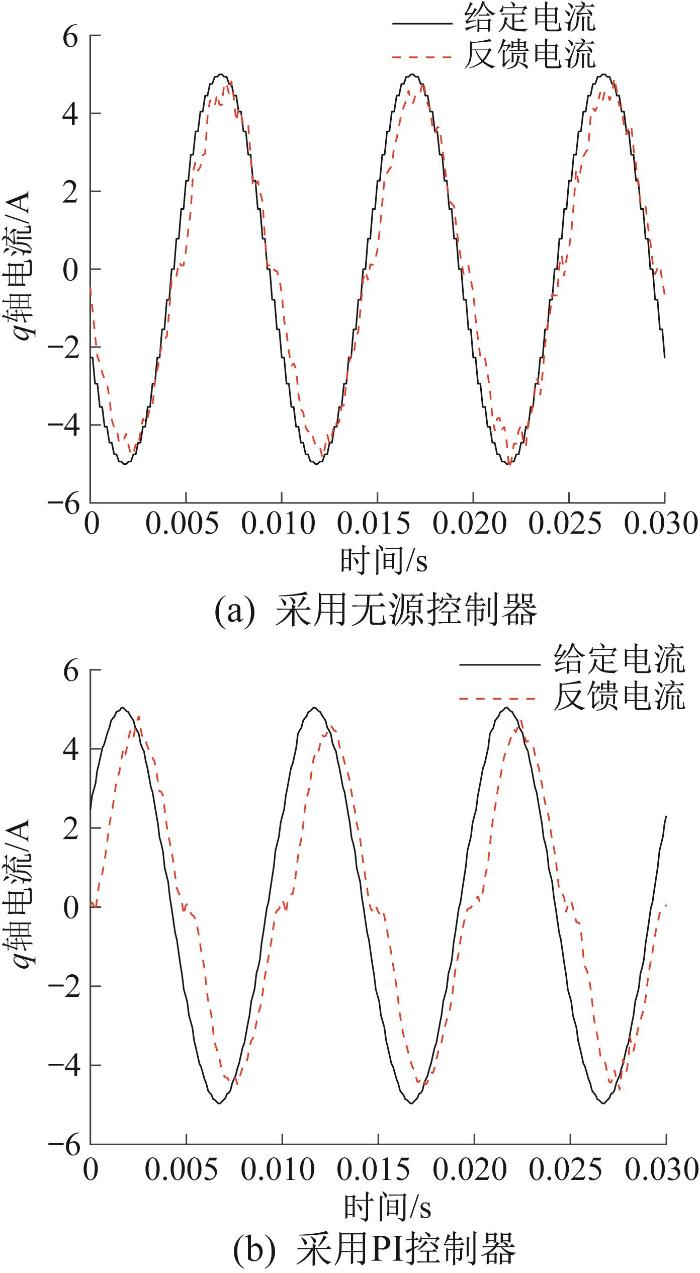

图3 频率为100 Hz时q轴电流响应曲线对比

Fig.3 Comparison of q-axis current response curve with frequency of 100 Hz

图4

新窗口打开| 下载原图ZIP| 生成PPT

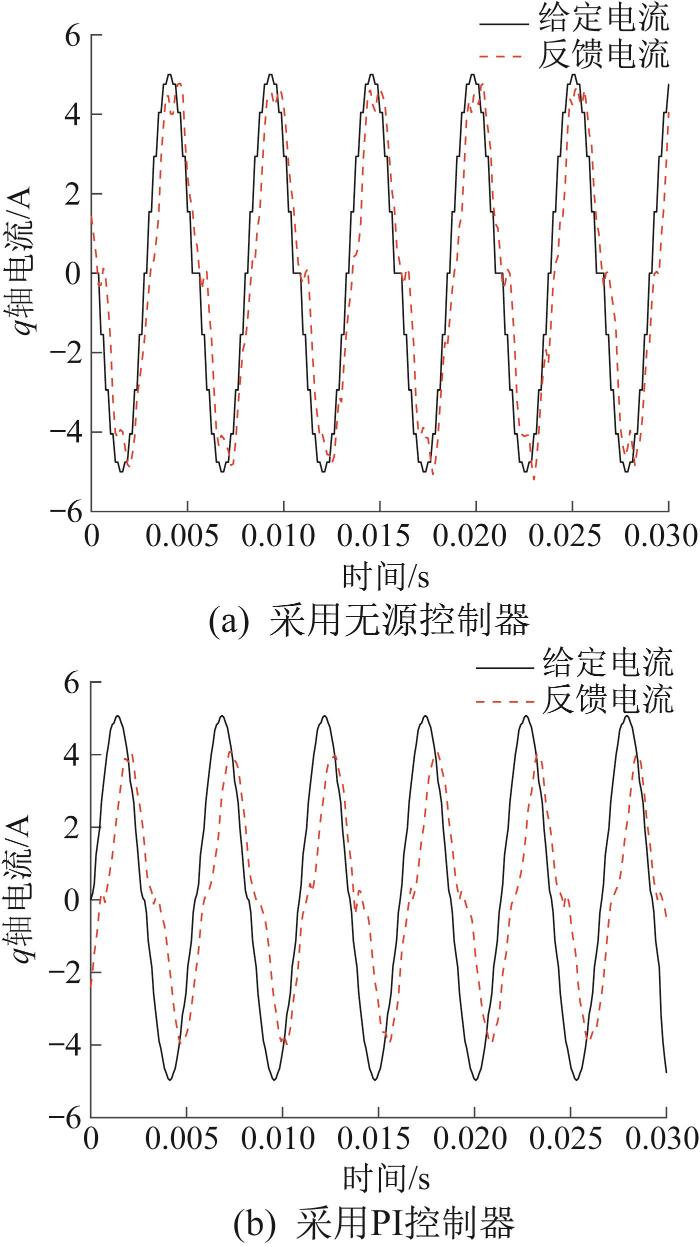

图4 频率为200 Hz时q轴电流响应曲线对比

Fig.4 Comparison of q-axis current response curve with frequency of 200 Hz

图5

新窗口打开| 下载原图ZIP| 生成PPT

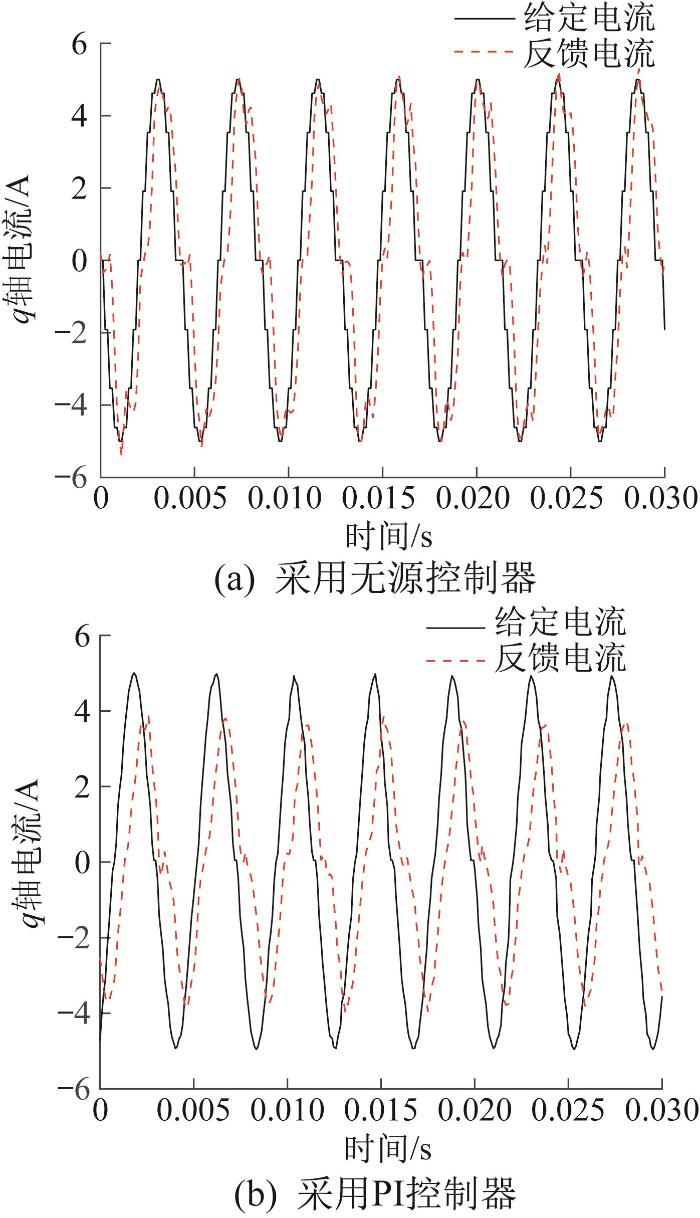

图5 频率为250 Hz时q轴电流响应曲线对比

Fig.5 Comparison of q-axis current response curve with frequency of 250 Hz

图6

新窗口打开| 下载原图ZIP| 生成PPT

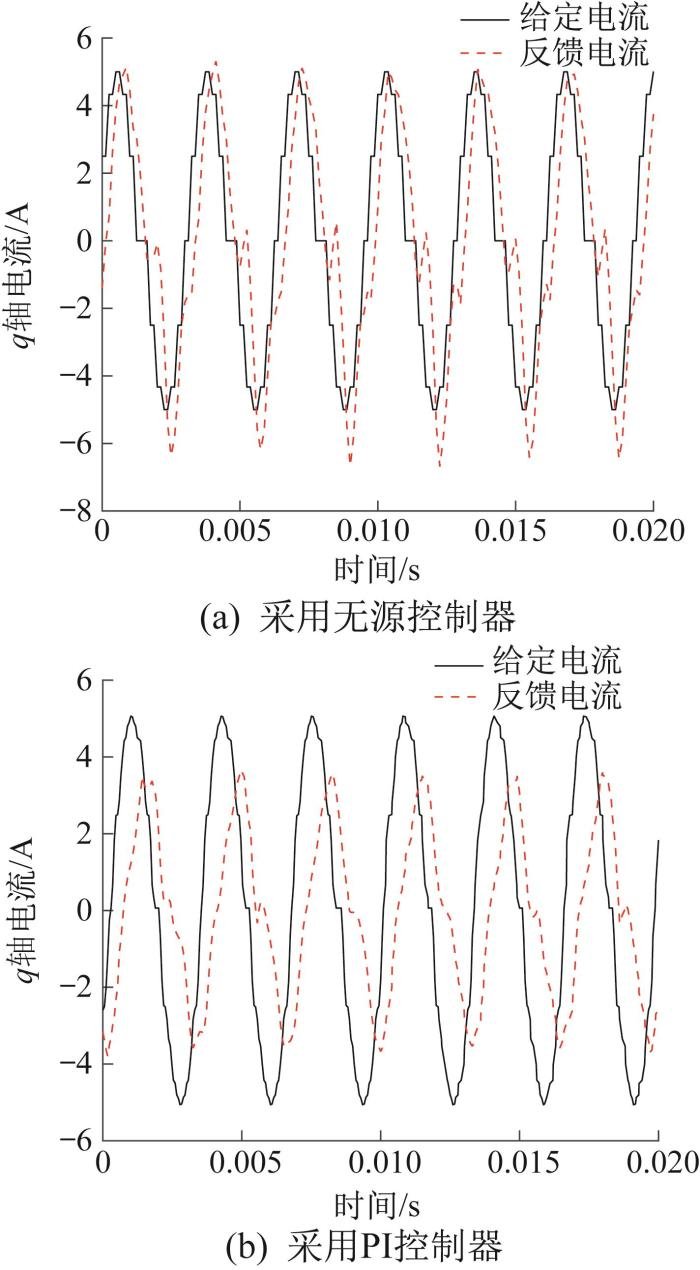

图6 频率为333 Hz时q轴电流响应曲线对比

Fig.6 Comparison of q-axis current response curve with frequency of 333 Hz

表2 不同频率下 q 轴电流响应的幅值衰减和相位滞后

Table 2 Amplitude attenuation and phase hysteresis of q-axis current response at different frequencies

频率/Hz	采用无源控制器		采用PI控制器
频率/Hz	幅值衰减	相位滞后/(°)	幅值衰减	相位滞后/(°)
100	0.968	21.6	0.915	43.2
200	0.945	36.1	0.800	57.6
250	0.942	45.2	0.777	90.2
333	1.010	60.1	0.700	96.3

新窗口打开| 下载CSV

由实验结果可知，随着输入电流频率的逐渐增大，电流环采用基于电流解耦的无源控制器时q轴电流响应的幅值衰减和相位滞后均小于采用传统PI控制器时的，响应频率由小于250 Hz增大为大于333 Hz。

3.3　转速响应测试与分析

为测试电流环响应带宽提高对速度环的影响，分别在给定转速为500，1 000 r/min下开展转速响应测试及负载突变时的抗干扰能力测试。其中，负载扰动为表贴式永磁同步电机平稳运行后突增3 N·m负载。当表贴式永磁同步电机的速度环采用传统PI控制器，电流环分别采用基于电流解耦的无源控制器和传统PI控制器时，不同给定转速下的转速响应测试结果如图7和图8所示，转速响应的动态特性如表3所示。

图7

新窗口打开| 下载原图ZIP| 生成PPT

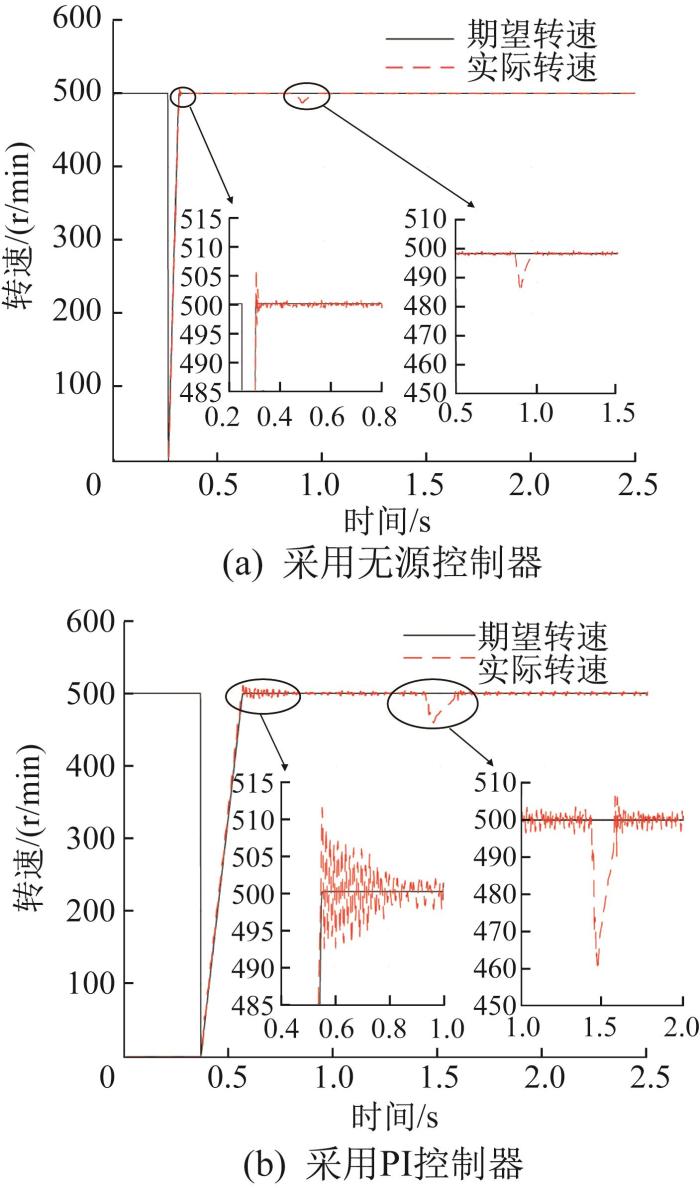

图7 给定转速为500 r/min时的转速响应曲线对比

Fig.7 Comparison of speed response curves with given speed of 500 r/min

图8

新窗口打开| 下载原图ZIP| 生成PPT

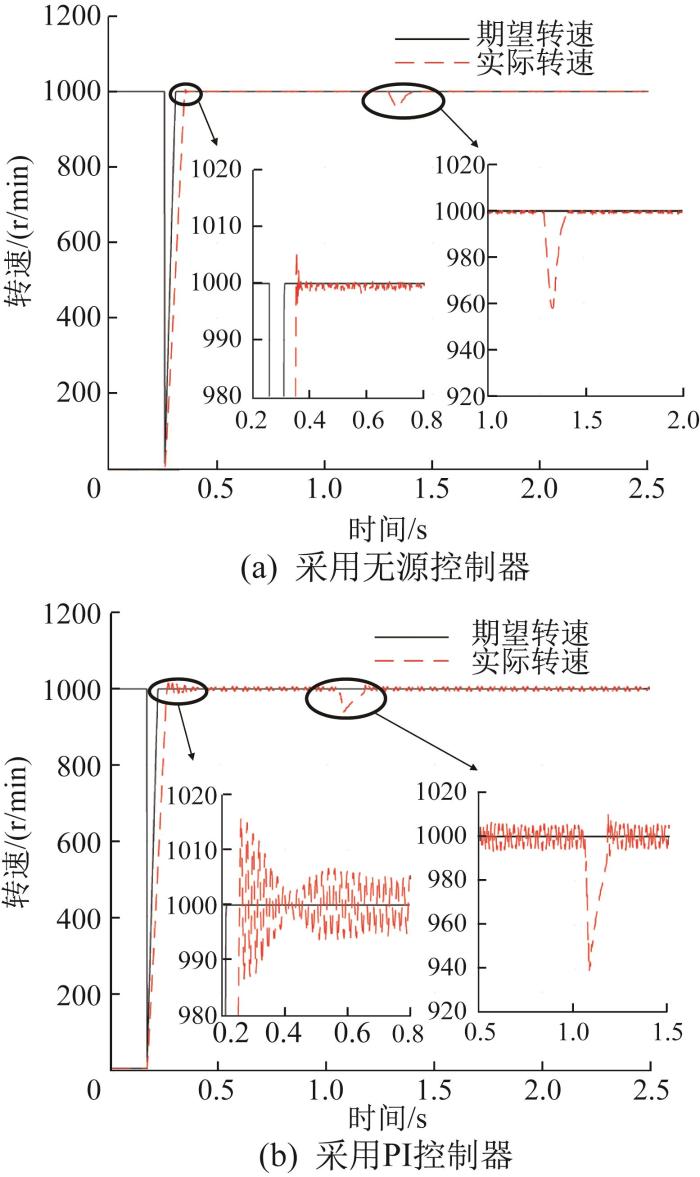

图8 给定转速为1 000 r/min时的转速响应曲线对比

Fig.8 Comparison of speed response curves with given speed of 1 000 r/min

表3 不同给定转速下转速响应的动态特性对比

Table 3 Comparison of dynamic characteristics of speed response under different given speeds

动态特性	给定转速为500 r/min		给定转速为1 000 r/min
动态特性	采用无源控制器	采用PI控制器	采用无源控制器	采用PI控制器
响应时间/s	0.06	0.24	0.11	0.16
超调量/%	1.4	2.1	0.6	2.0
稳态误差/(r/min)	0.57	3.32	1.15	5.98
负载突变时转速变化量/(r/min)	12.8	40.2	42.3	59.8
负载突变后转速恢复时间/s	0.13	0.18	0.17	0.20

新窗口打开| 下载CSV

由实验结果可知，表贴式永磁同步电机的电流环采用基于电流解耦的无源控制器时，其转速响应时间、超调量、稳态误差和抗干扰能力均优于采用传统PI控制器时的。

4 结论

针对在基于PCHD的表贴式永磁同步电机无源控制器设计过程中，因d轴、q轴电流存在耦合而导致期望互联矩阵未知参数过多的问题，提出了一种基于电流解耦的无源控制器新型设计方法，使期望互联矩阵的未知参数由3个减少为1个，并通过实验进行了电流环响应带宽测试和转速响应测试。实验结果表明，当表贴式永磁同步电机的电流环采用基于电流解耦的无源控制器时，其具有更高的电流环响应带宽，且转速响应时间、超调量、稳态误差及抗干扰能力均优于采用传统PI控制器时的。但是，无源控制器是基于永磁同步电机各参数间的物理关系计算得到的，对准确识别参数的要求较高。后续将结合参数在线辨识方法，针对永磁同步电机运行过程中参数变化对系统性能的影响进行研究。

参考文献

原文顺序

文献年度倒序

文中引用次数倒序

被引期刊影响因子

[1]

吴建华，吴航.

永磁同步电机磁链修正无位置传感器控制

［J］.电机与控制学报，2021，25（4）：16-22，31.
