工程设计学报
Chinese Journal of Engineering Design  2024, Vol. 31 Issue (6): 757-765    DOI: 10.3785/j.issn.1006-754X.2024.03.403
【Special Column】Key Technologies of Design, manufacture, operation and maintenance for New Energy Equipment and Their Applications under the Carbon Peaking and Carbon Neutrality Goals
Research on power data-driven battery remaining life prediction
Jing JIN1(),Jing WANG1,Yichen ZHOU1,Wenming PAN2
1.Shanghai Municipal Electric Power Company, State Grid Corporation of China, Shanghai 200122, China
2.Anhui Electric Power Co. , Ltd. , State Grid Corporation of China, Hefei 230061, China
Download: HTML     PDF(2594KB)
Export: BibTeX | EndNote (RIS)

Abstract

The development of new energy systems increasingly emphasizes the state monitoring and performance prediction of electronic equipment. The battery is an important part of the new energy system, and the accurate monitoring and prediction of its service life and performance is of profound significance to improve the performance of electronic equipment, reduce maintenance costs and enhance energy efficiency. However, due to the influence of various complex factors on the battery performance, predicting its remaining life remains a major challenge. To solve these problems, a new battery remaining life prediction model was proposed. Firstly, the in-depth theoretical research was conducted on residual neural network (ResNet), bidirectional long short-term memory (BiLSTM) network and multi-head self-attention (MHSA) mechanism. Then, based on the above theories, the battery remaining life prediction model based on MHSA-Res-BiLSTM was constructed, and its hyperparameters were optimized. Finally, the battery remaining life prediction experiment was carried out to verify the performance of the proposed MHSA-Res-BiLSTM network. The experimental results showed that the proposed model performed excellently in the prediction of battery remaining life. Compared with other prediction models, the proposed prediction model had lower mean absolute error and root mean square error. The battery remaining life prediction model based on MHSA-Res-BiLSTM has good predictive performance and convergence performance, which can provide theoretical and technical support for the health management of batteries in new energy systems.

Key words： new energy system      remaining life prediction      long short-term memory network      multi-head self-attention mechanism
Received: 15 November 2023      Published: 31 December 2024
CLC:  TM 911
Service
E-mail this article
Add to my bookshelf
Add to citation manager
E-mail Alert
RSS
Articles by authors
Jing JIN
Jing WANG
Yichen ZHOU
Wenming PAN
Cite this article:

Jing JIN,Jing WANG,Yichen ZHOU,Wenming PAN. Research on power data-driven battery remaining life prediction. Chinese Journal of Engineering Design, 2024, 31(6): 757-765.

URL:

https://www.zjujournals.com/gcsjxb/10.3785/j.issn.1006-754X.2024.03.403     OR     https://www.zjujournals.com/gcsjxb/Y2024/V31/I6/757


电力数据驱动的电池剩余寿命预测研究

新型能源系统的发展愈发强调电子设备的状态监测和性能预测。电池作为新型能源系统的重要组成部分，准确监测和预测其使用寿命和性能对提高电子设备性能、降低维护成本和提升能源利用效率具有深远意义。然而，由于电池的性能受到多种复杂因素的影响，预测其剩余寿命仍是一大挑战。针对上述问题，提出了一种新型的电池剩余寿命预测模型。首先，对残差神经网络（residual neural network, ResNet）、双向长短时记忆（bidirectional long short-term memory, BiLSTM）网络和多头自注意力（multi-head self-attention, MHSA）机制进行了深入的理论研究。然后，基于上述理论构建了基于MHSA-Res-BiLSTM的电池剩余寿命预测模型，并对其超参数进行了优化设计。最后，开展电池剩余寿命预测实验，以验证所提出的MHSA-Res-BiLSTM网络的性能。实验结果显示，所提出的模型在电池剩余寿命预测上表现优越；相比于其他几种预测模型，该预测模型具有更低的平均绝对误差和均方根误差。基于MHSA-Res-BiLSTM的电池剩余寿命预测模型具有良好的预测性能和收敛性能，可为新型能源系统中电池的健康管理提供理论技术支撑。


关键词： 新型能源系统,  剩余寿命预测,  长短时记忆网络,  多头自注意力机制

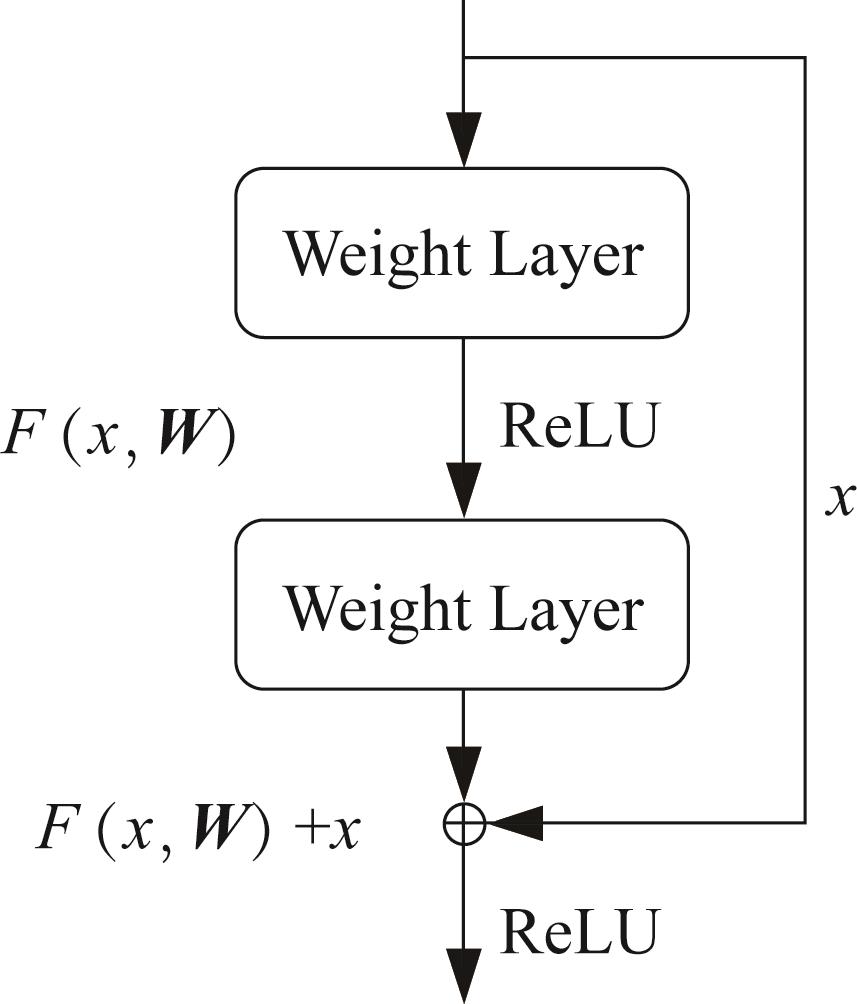

Fig.1 ResNet structure
Fig.2 Basic structure of LSTM network
Fig.3 Battery remaining life prediction flow based on MHSA-Res-BiLSTM
Fig.4 Variation curves of CS2 battery capacity with discharge cycle period
Fig.5 Convergence curve of training loss for battery remaining life prediction model based on MHSA-Res-BiLSTM
Fig.6 Comparison of battery remaining life prediction results based on different models
模型MAERMSE
MHSA-Res-BiLSTM0.011 280.016 58
Res-BiLSTM0.015 270.020 79
BiLSTM-Attention0.019 600.025 82
BiLSTM-CNN0.031 120.040 07
Table 1 Comparison of MAE and RMSE of different battery remaining life prediction models

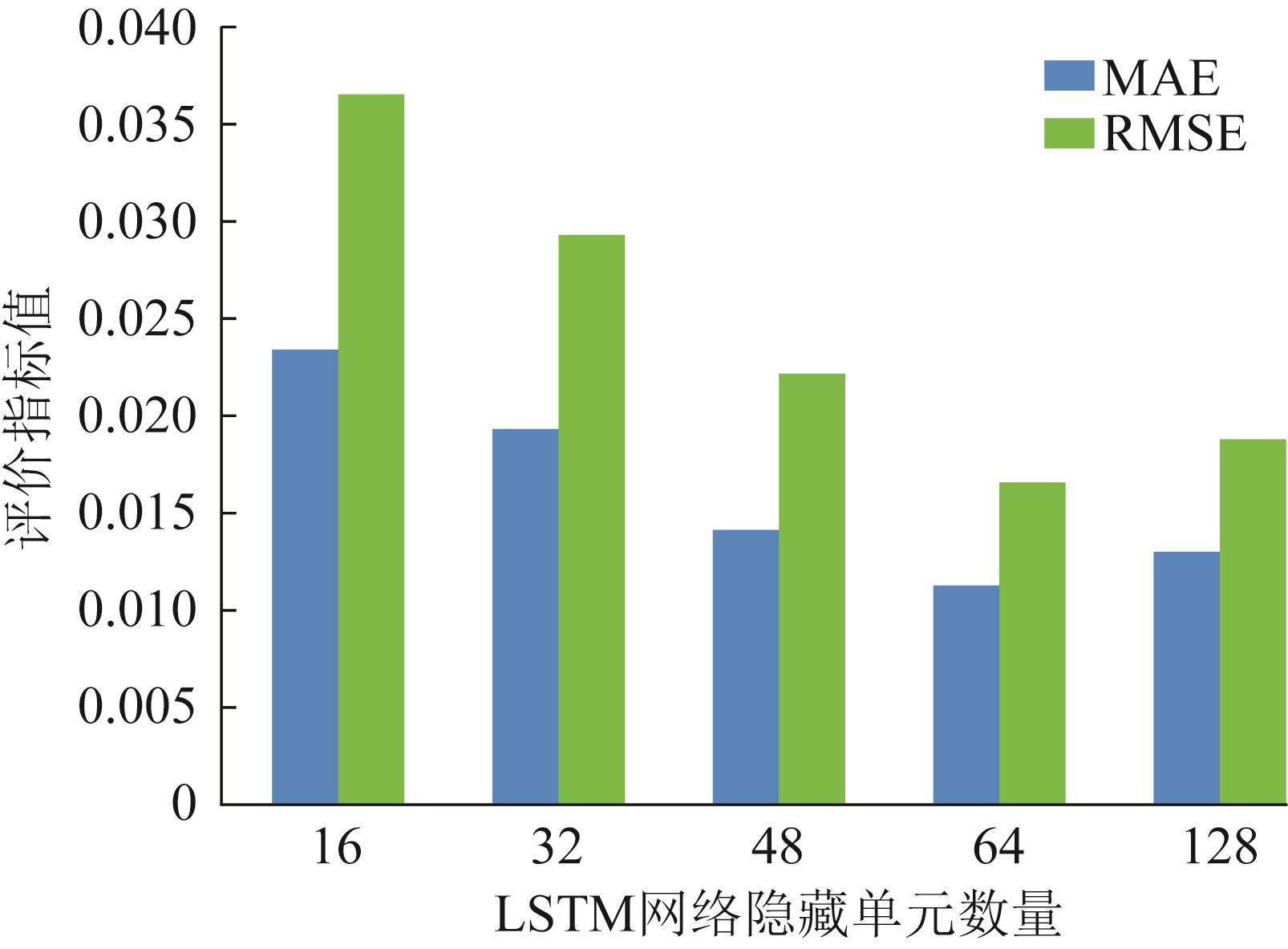

Fig.7 Influence of hidden unit quantity on prediction performance of MHSA-Res-BiLSTM network
