工程设计学报
工程设计学报  2022, Vol. 29 Issue (2): 247-253    DOI: 10.3785/j.issn.1006-754X.2022.00.020
整机和系统设计
基于环形红外阵列的移动机器人自动跟随系统
徐胜1(),邢强1(),王浩2
1.南通大学 机械工程学院，江苏 南通 226019
2.南京航空航天大学 机电学院，江苏 南京 210026
Automatic following system of mobile robot based on annular infrared array
Sheng XU1(),Qiang XING1(),Hao WANG2
1.School of Mechanical Engineering，Nantong University，Nantong 226019，China
2.College of Mechanical and Electrical Engineering，Nanjing University of Aeronautics and Astronautics，Nanjing 210026，China
 全文: PDF(2080 KB)   HTML
摘要：

为了实现在室内空旷环境中跟随机器人对移动目标物的定位和动态跟踪，设计了一种基于环形红外阵列的移动机器人自动跟随系统。利用具有主动式环形大视场的测距罗盘作为环境感知传感器。测距罗盘由数个红外测距传感器组成周向阵列，实现对360°环向10～80 cm范围内移动目标物的二维定位，使跟随机器人可以快速确定其与移动目标物之间的距离和偏航角，实现对目标物的精准定位。依据目标物的位置信息并利用PD （proportion-differentiation，比例-微分）控制器控制跟随机器人的移动，使跟随机器人保持与目标物的相对距离和相对角度，实现对移动目标物的自动跟随。在上位机操作界面可以实时显示跟随机器人的运动轨迹及其对周围未知环境的探测情况。通过实验证明了测距罗盘可以有效定位目标，满足机器人跟随移动目标物的设计要求。测距罗盘和自动跟随系统的可靠性较高，可以为机器人集群编队提供装置保障。
关键词： 自动跟随;  环形阵列;  运动计算;  目标跟踪
Abstract:

In order to realize the positioning and dynamic tracking of moving target in indoor open environment, an automatic following system of mobile robot based on annular infrared array was designed. The ranging compass with active annular large field of view was used as the environmental sensing sensor, which consisted of several infrared ranging sensors to form a circumferential array to realize the two-dimensional positioning of the moving target within the range of 10-80 cm in 360°annular direction, so that the following robot could quickly determine the distance and yaw angle between it and the moving target, so as to realize the accurate positioning of the mobile target. According to the position information of the target and using PD （proportion-differentiation） controller to control the movement of the following robot, the following robot maintained the relative distance and angle with the target, and realized the automatic following of the moving target. The mobile trajectory of the following robot and its detection of the surrounding unknown environment could be displayed in real time on the upper computer operation interface. It was proved that the ranging compass could effectively locate the target and meet the design requirements of robot following moving object. The reliability of ranging compass and automatic following system is relatively high, which can provide device support for robot cluster formation.
Key words: automatic following    annular array    motion calculation    target tracking
收稿日期: 2021-02-20 出版日期: 2022-05-06
CLC:  TP 311
基金资助: 国家自然科学基金资助项目(61973159)
通讯作者: 邢强     E-mail: 1910310011@stmail.ntu.edu.cn;meexq@ntu.edu.cn
作者简介: 徐 胜（1996—），男，江苏盐城人，硕士生，从事机器人路径规划研究，E-mail：1910310011@stmail.ntu.edu.cn， https：//orcid.org/0000-0001-8268-6154
服务　　
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章　　
徐胜
邢强
王浩

引用本文:

徐胜,邢强,王浩. 基于环形红外阵列的移动机器人自动跟随系统[J]. 工程设计学报, 2022, 29(2): 247-253.

Sheng XU,Qiang XING,Hao WANG. Automatic following system of mobile robot based on annular infrared array[J]. Chinese Journal of Engineering Design, 2022, 29(2): 247-253.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2022.00.020    或    https://www.zjujournals.com/gcsjxb/CN/Y2022/V29/I2/247

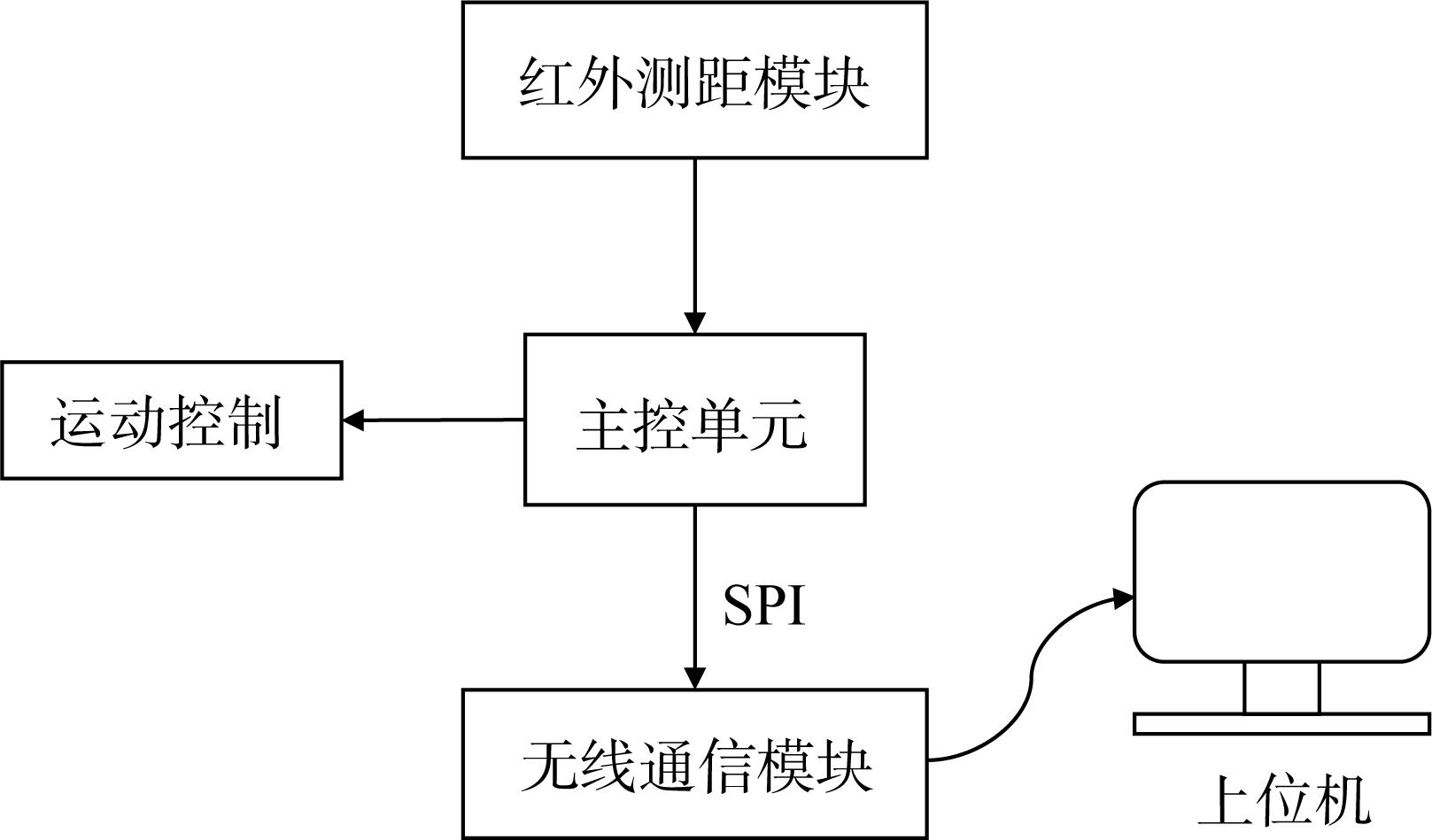

图1  移动机器人自动跟随系统的结构框图

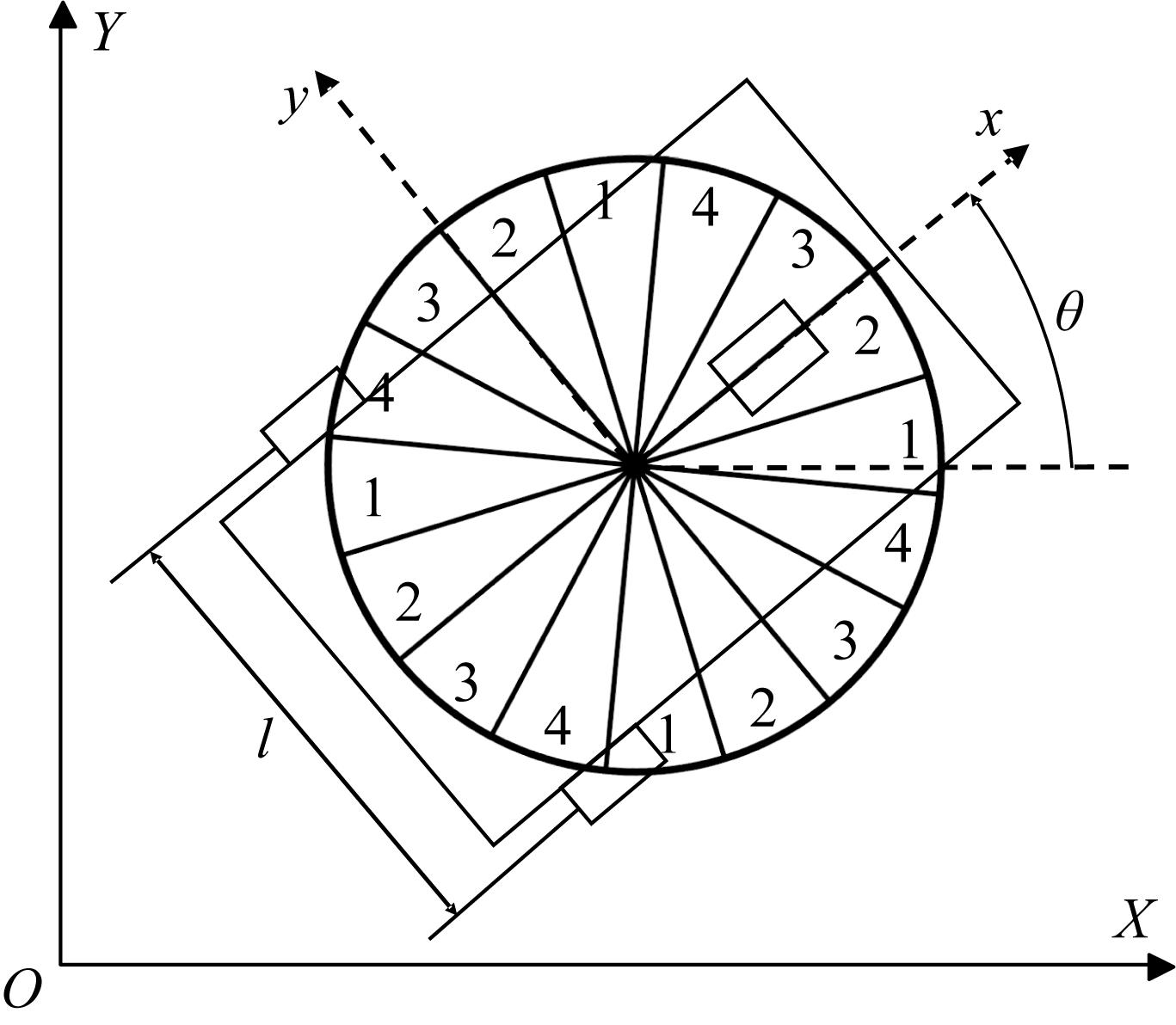

图2  基于传感器阵列的测距模块
图3  红外测量和采集模块设计示意

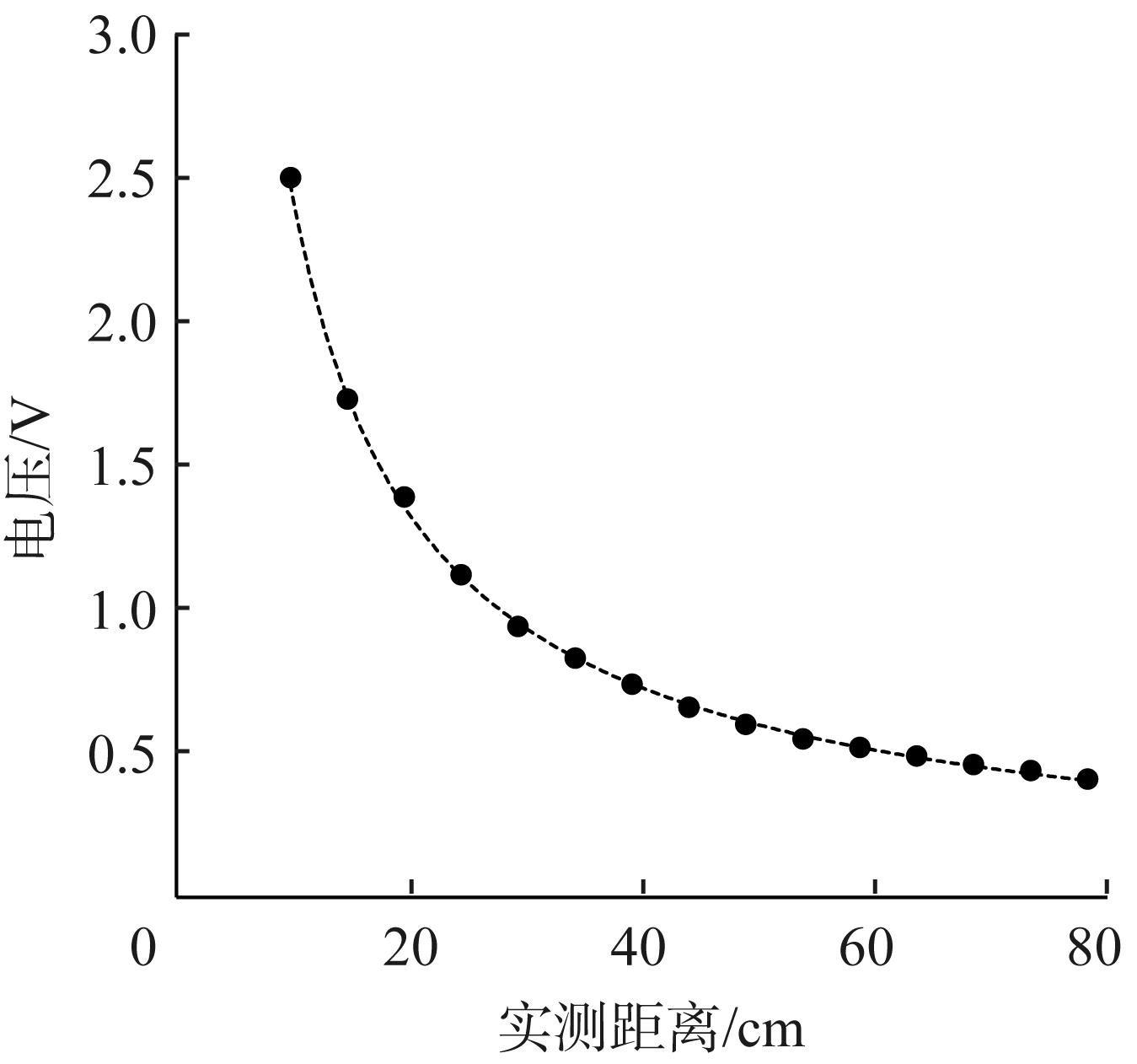

图4  实测距离与电压值的拟合曲线

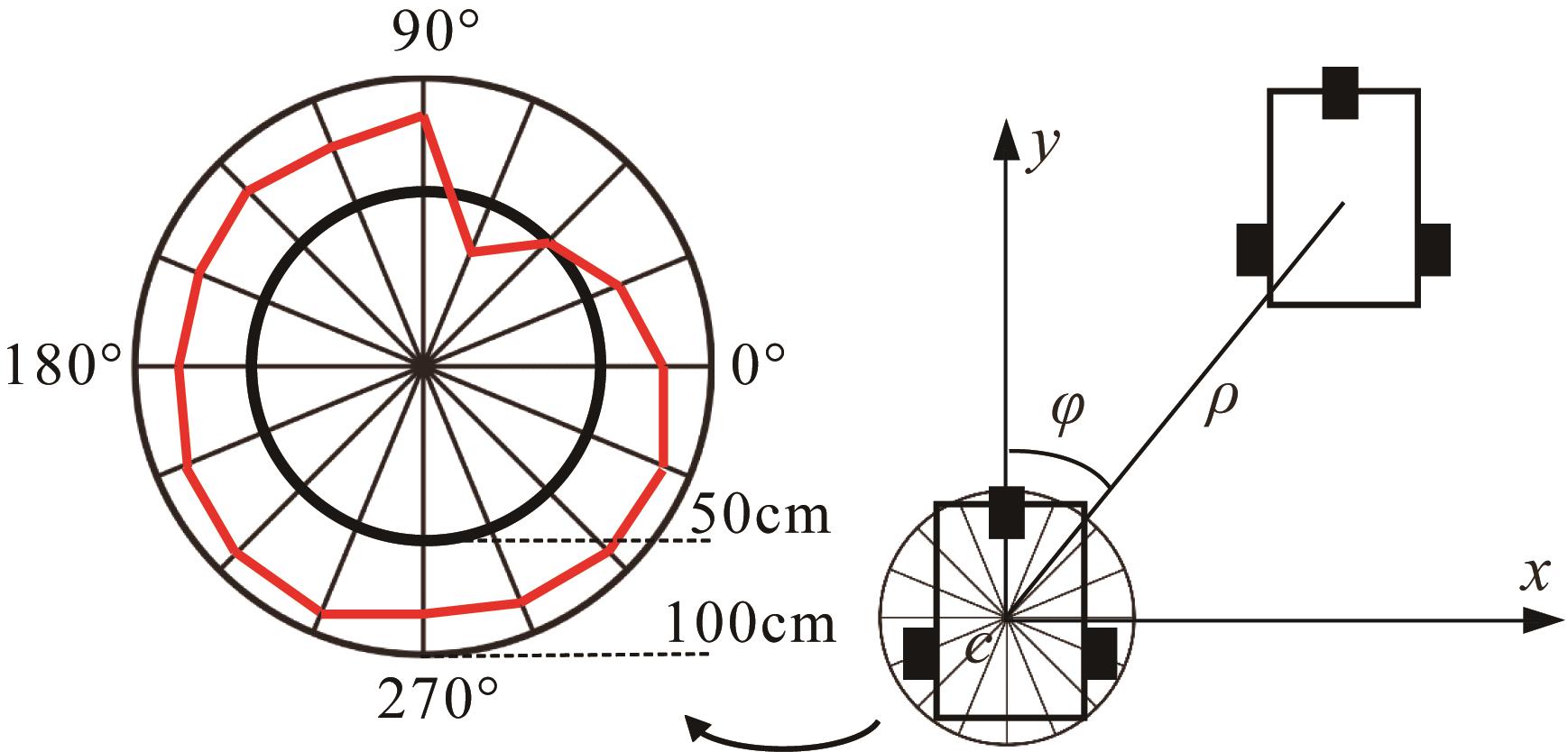

图5  定位模型示意

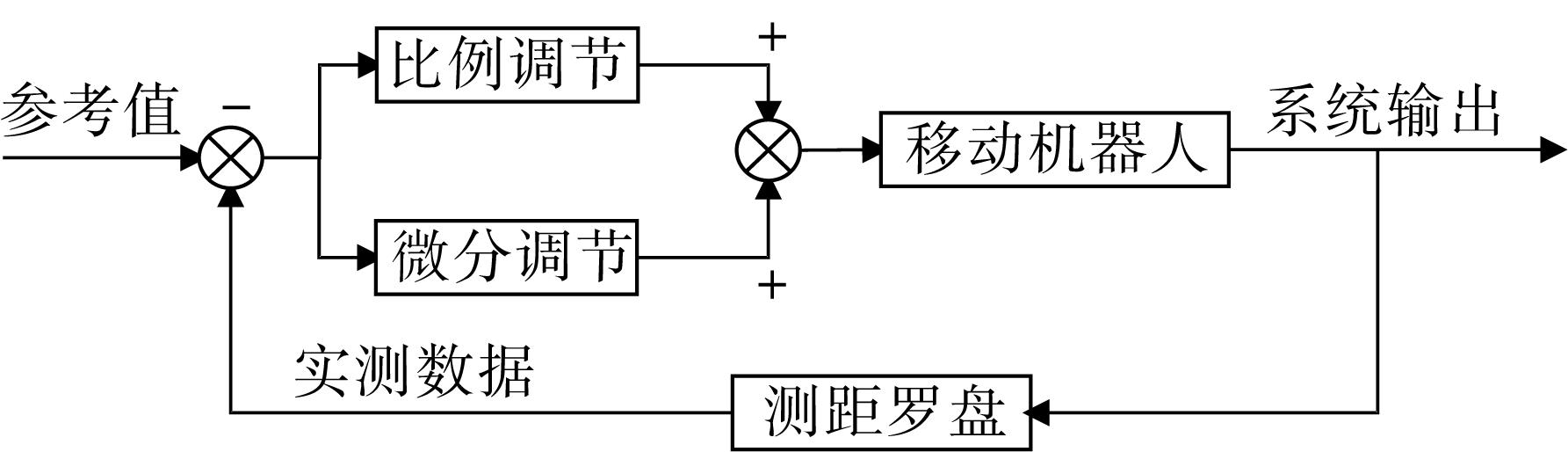

图6  跟随机器人PD控制原理示意
图7  测距罗盘数据和机器人跟随路径的显示界面

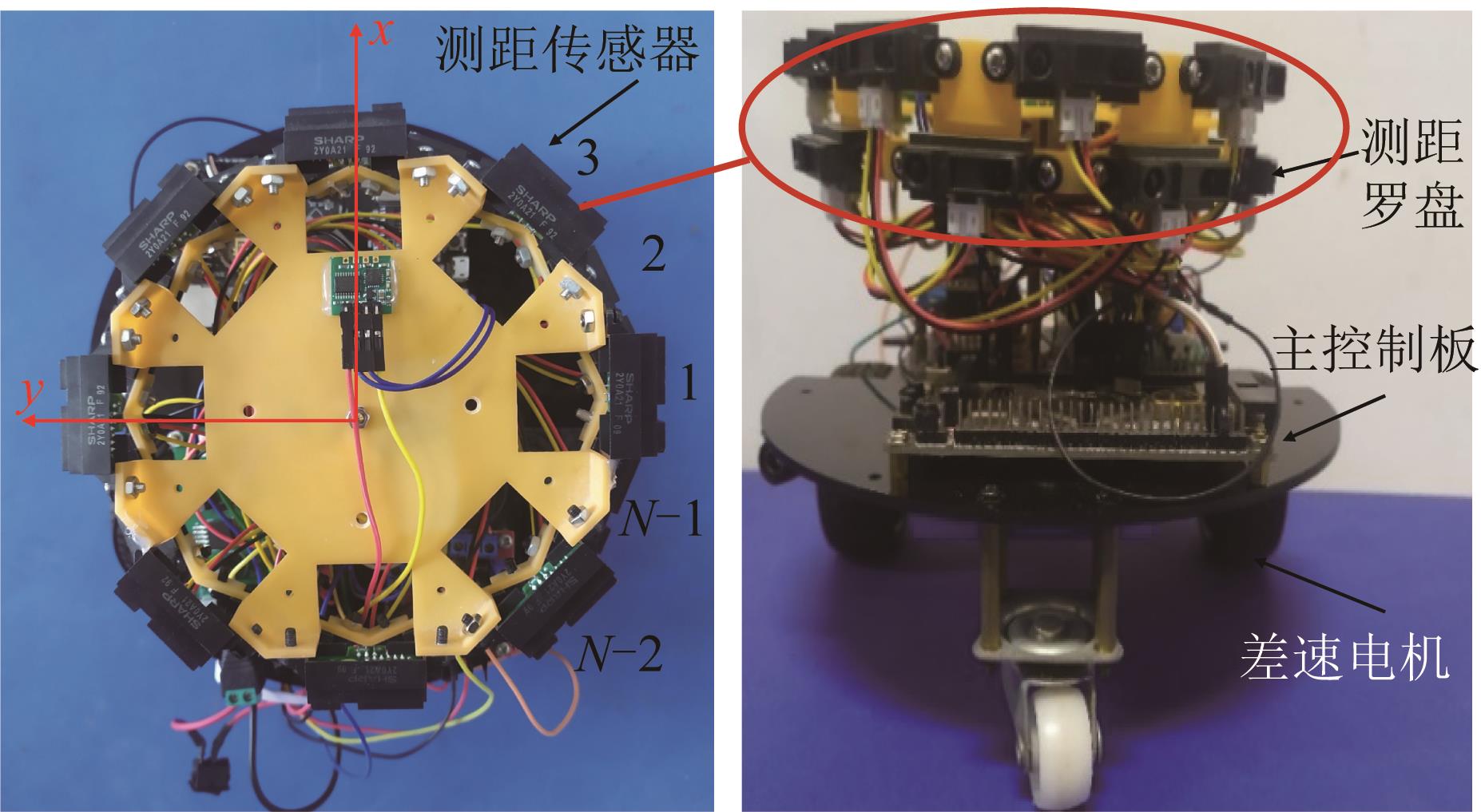

图8  跟随机器人

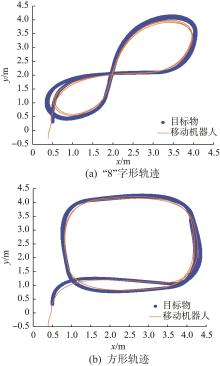

图9  移动机器人自动跟随效果
1 李智卿，马书根，李斌，等.具有自适应能力轮-履复合变形移动机器人的开发［J］.机械工程学报，2011，47（5）：1-10. doi：10.3901/jme.2011.05.001
LI Zhi-qing， MA Shu-geng， LI Bing， et al. Development of a transformable wheel-track robot with self adaptive ability［J］. Journal of Mechanical Engineering， 2011， 47（5）： 1-10.
doi: 10.3901/jme.2011.05.001
2 朱曼曼，杜煜.基于智能车的决策系统关键技术的综述［J］.北京联合大学学报（自然科学版），2015，29（1）：70-74. doi：JournalArticle/5b3b7b13c095d70f0077f5d4
ZHU Man-man， DU Yu. Research on key technologies of decision-making system based on intelligent vehicle［J］. Journal of Beijing Union University （Natural Science Edition）， 2015， 29（1）： 70-74.
doi: JournalArticle/5b3b7b13c095d70f0077f5d4
3 李艳，周莹亮，李可可.基于STM32的移动机器人目标自动跟随系统设计［J］.电子器件，2019，42（2）：403-410. doi：10.3969/j.issn.1005-9490.2019.02.027
LI Yan， ZHOU Ying-liang， LI Ke-ke. Design of mobile object following system with target tracking function STM32［J］. Chinese Journal of Electron Devices， 2019， 42（2）： 403-410.
doi: 10.3969/j.issn.1005-9490.2019.02.027
4 马勤勇.两轮差速驱动移动机器人运动模型研究［D］.重庆：重庆大学，2013：11-37.
MA Qing-yong. Motion modeling of two-wheel differential drive mobile robot［D］. Chongqing： Chongqing University， 2013： 11-37.
5 CAMPO A， RAMIREZ G， HERNANDEZ C. Control system by voice for autonomous displacement of blind people［J］. International Journal of Engine Research， 2018， 13（10）： 8295-8302.
6 DAS A K， FIERRO R， KUMAR V， et al. A vision-based formation control framework［J］. IEEE Robot Automation Magazine， 2002， 18（5）： 813-825. doi：10.1109/tra. 2002. 803463
doi: 10.1109/tra. 2002. 803463
7 ALFARO A， MORAN A. Leader-follower formation control of nonholonomic mobile robots［C］//2020 IEEE ANDESCON. IEEE， 2020-12-06. doi：10.1109/ANDESCON50619.2020. 9272048
doi: 10.1109/ANDESCON50619.2020. 9272048
8 KALAL Z， MIKOLAJCZYK K， MATAS J. Tracking learning detection［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2012， 34（7）：1409-1422. doi：10.1109/tpami.2011.239
doi: 10.1109/tpami.2011.239
9 SCHEGGI S， MORBIDI F. Human-robot formation control via visual and vibrotactile haptic feedback［J］. IEEE Transactions on Haptic， 2014， 7（4）： 499-511. doi：10.1109/toh.2014.2332173
doi: 10.1109/toh.2014.2332173
10 KINPARA Y， TAKANO E， KOBAYASHI Y， et al. Situation-driven control of a robotic wheelchair to follow a caregiver［C］//2011 17th Korea-Japan Joint Workshop on Frontiers of Computer Vision （FCV）， Ulsan， Korea （South）， 9-11 Feb.， 2011. doi：10.1109/fcv.2011.5739720
doi: 10.1109/fcv.2011.5739720
11 KHOSHELHAM K， ELBERINK S O. Accuracy and resolution of Kinect depth data for indoor mapping applications［J］. Sensors， 2012， 12（2）： 1437-1454. doi：10.3390/s120201437
doi: 10.3390/s120201437
12 包加桐，缪露，唐鸿儒，等.基于视觉的电动轮椅自动跟随控制系统［J］.扬州大学学报，2019，22（2）：65-69.
BAO Jia-tong， MIAO Lu， TANG Hong-ru， et al. Design of an auto-following electric wheelchair system based on vision［J］. Journal of Yangzhou University， 2019， 22（2）： 65-69.
13 SRINIVASA S S， FERGUSON D， HELFRICH C J， et al. HERB： A home exploring robotic butler［J］. Autonomous Robots， 2010， 28（1）： 5-20. doi：10.1007/s10514-009-9160-9
doi: 10.1007/s10514-009-9160-9
14 谢德胜，徐友春，万剑，等.基于RTK-GPS的轮式移动机器人轨迹跟随控制［J］.机器人，2017，39（2）：221-229. doi：10.13973/j.cnki.robot.2017.0221
XIE De-sheng， XU You-chun， WAN Jian， et al. Trajectory tracking control of wheeled mobile robots based on RTK-GPS［J］. Robot， 2017， 39（2）： 221-229.
doi: 10.13973/j.cnki.robot.2017.0221
15 杜华臻，张文安，杨旭升.基于激光雷达的移动机器人人体目标跟随［J］.高技术通讯，2019，29（12）：1239-1246. doi：10.3772/j.issn.1002-0470.2019.12.009
DU Hua-zhen， ZHANG Wen-an， YANG Xu-sheng. Human following of mobile robot with laser radar［J］. Chinese High Technology Letters， 2019（12）： 1239-1246.
doi: 10.3772/j.issn.1002-0470.2019.12.009
16 WANG C， THORPE C， THRUN S， et al. Online simultaneous localization and mapping with detection and tracking of moving objects： Theory and results from a ground vehicle in crowded urban areas［J］. International Journal of Robotics Research， 2007， 26（9）： 889-916. doi：10.1177/0278364907081229
doi: 10.1177/0278364907081229
17 巴兴强，李洪涛，逯兆友.基于红外测距传感器的公交客流量统计装置［J］.现代电子技术，2019（17）： 129-132.
BA Xing-qing， LI Hong-tao， LU Zhao-you. Bus passenger flow monitoring device based on infrared range-finding sensor［J］. Modern Electronics Technique， 2019（17）： 129-132.
18 MACHACEK J， DRAPELA J. Control of serial port （RS-232） communication in LabVIEW［C］//2008 International Conference：Modern Technique and Technologies， Tomsk， Russia， 24-28 March， 2008. doi： 10.1109/SPCMTT. 2008.4897488
doi: 10.1109/SPCMTT. 2008.4897488
19 CHEN S L， WANG H P， CHEN Y Y， et al. Development of software as a service cloud computing architecture for manufacturing management systems based on virtual com port driver technology［J］. Applied Mechanics & Materials， 2013， 479-480： 1023-1026. doi：10.4028/www.scientific.net/amm.479-480.1023
doi: 10.4028/www.scientific.net/amm.479-480.1023
20 LU M M， FANG N， WANG L T， et al. DAQ application of PC oscilloscope for chaos fiber-optic fence system based on LabVIEW［C］//2011 Asia Communications and Photonics Conference and Exhibition， Shanghai， China， 13-16 Nov.， 2011. doi：10.1364/acp.2011.83112f
doi: 10.1364/acp.2011.83112f
