基于锚索状态图像识别的退锚机器人作业可行性判别

doi:10.3785/j.issn.1006-754X.2026.06.126

工程设计学报

2026, Vol. 33

Issue (3): 398-407 DOI: 10.3785/j.issn.1006-754X.2026.06.126

可靠性与保质设计

基于锚索状态图像识别的退锚机器人作业可行性判别

刘治翔^1,²,庄源²(

),谢春雪³

^1.辽宁工程技术大学矿产资源开发利用技术及装备研究院，辽宁阜新 123000
^2.辽宁工程技术大学机械工程学院，辽宁阜新 123000
^3.辽宁工程技术大学力学与工程学院，辽宁阜新 123000

Operation feasibility discrimination of anchor withdrawing robot based on anchor cable state image recognition

Zhixiang LIU^1,²,Yuan ZHUANG²(

),Chunxue XIE³

^1.Research Institute of Mineral Resources Development and Utilization Technology and Equipment, Liaoning University of Engineering and Technology, Fuxin 123000, China
^2.School of Mechanical Engineering, Liaoning University of Engineering and Technology, Fuxin 123000, China
^3.School of Mechanics and Engineering, Liaoning University of Engineering and Technology, Fuxin 123000, China

全文: PDF(5893 KB) HTML

摘要：

考虑到锚索散开状态和弯曲状态会影响退锚器具对锚索的破切作业，提出了基于图像识别的锚索状态识别方法。首先使用YOLOv8目标检测算法对锚索散开状态进行识别，然后使用PSPnet语义分割和图像处理方法对锚索弯曲状态进行识别。基于YOLOv8算法的锚索散开状态识别方法对完好锚索、轻微散开锚索和完全散开锚索的检测精度均达到了0.900以上，说明检测模型具有较好的锚索散开状态识别能力。基于PSPnet语义分割和图像处理的锚索弯曲状态识别方法可实现对完好锚索、整体弯曲锚索和部分弯曲锚索弯曲角度的识别，为退锚设备的选择提供了依据。通过对锚索散开状态与弯曲状态的识别，可实现退锚机器人作业可行性判别，从而为退锚机器人的研制提供理论支撑。

关键词： 退锚作业; 图像识别; 锚索; 角度识别

Abstract:

Considering that the scattered and bending states of anchor cables will affect the cutting operation of anchor withdrawing equipment on anchor cables, an anchor cable state recognition method based on image recognition was proposed. First, the YOLOv8 object detection algorithm was used to recognize the scattered states of the anchor cables. Then, the PSPnet semantic segmentation and image processing methods were employed to recognize the bending states of the anchor cables. The anchor cable scattered state recognition method based on YOLOv8 algorithm achieved a detection accuracy of over 0.900 for normal anchor cable, slightly scattered anchor cable and completely scattered anchor cable, indicating that the detection model had a good ability to recognize the scattered states of anchor cables. The anchor cable bending state recognition method based on PSPnet semantic segmentation and image processing could recognize the bending angles of normal anchor cable, overall bending anchor cable and partially bending anchor cable, providing a basis for the selection of anchor withdrawing equipment. By recognizing the scattered and bending states of anchor cables, the operation feasibility discrimination can be achieved, thereby providing theoretical support for the development of the anchor withdrawing robot.

Key words: anchor withdrawing operation image recognition anchor cable angle recognition

收稿日期: 2026-01-20 出版日期: 2026-06-27

CLC:

TP 028.8

基金资助: 国家自然科学基金资助项目(51904142)

通讯作者: 庄源 E-mail: 1653510342@qq.com

作者简介: 刘治翔（1988—），男，副教授，博士，从事机器人系统设计、矿山智能装备研发等研究，E-mail: lzxcndl @yeah.net, https://orcid.org/0000-0001-6785-3110

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	刘治翔
	庄源
	谢春雪

引用本文:

刘治翔,庄源,谢春雪. 基于锚索状态图像识别的退锚机器人作业可行性判别[J]. 工程设计学报, 2026, 33(3): 398-407.

Zhixiang LIU,Yuan ZHUANG,Chunxue XIE. Operation feasibility discrimination of anchor withdrawing robot based on anchor cable state image recognition[J]. Chinese Journal of Engineering Design, 2026, 33(3): 398-407.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2026.06.126 或 https://www.zjujournals.com/gcsjxb/CN/Y2026/V33/I3/398

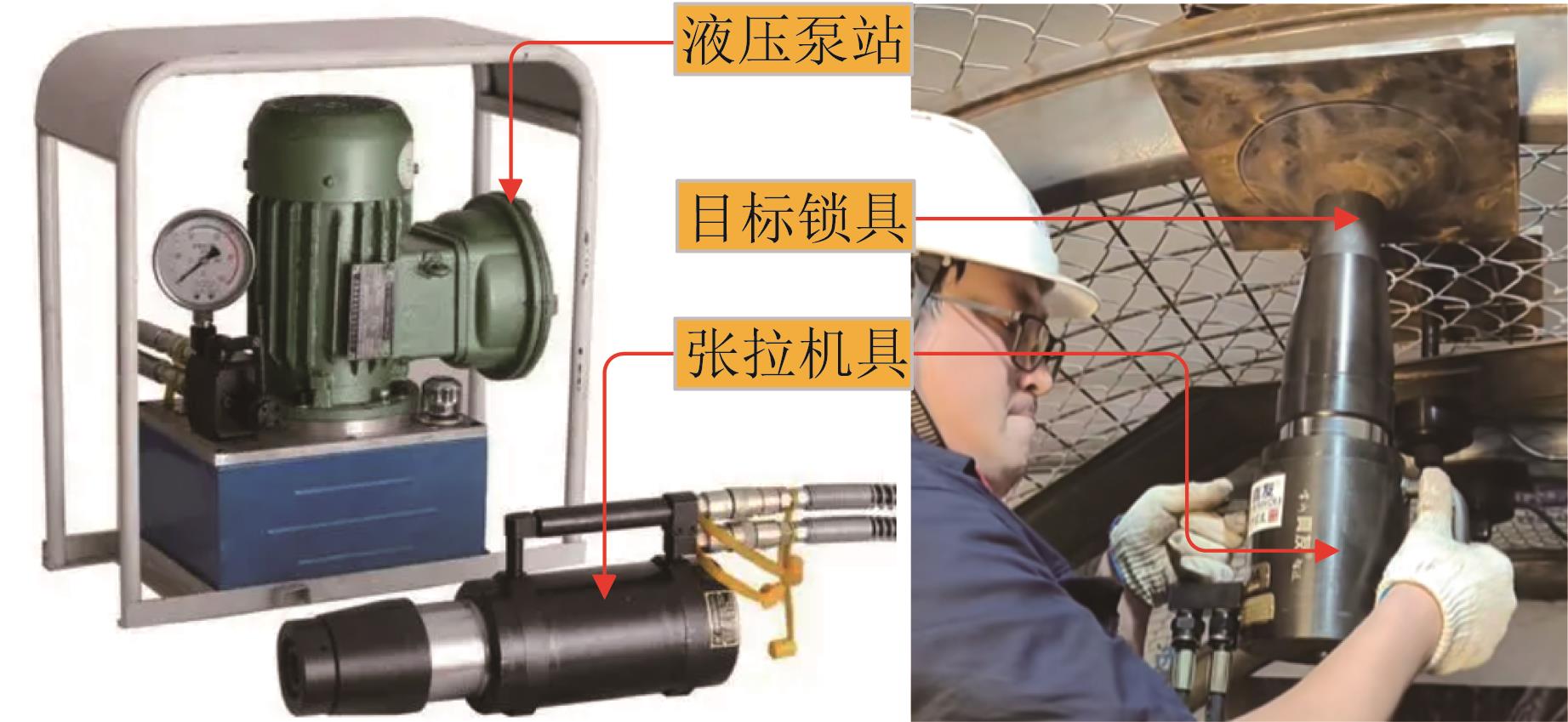

图1 千斤顶式退锚器

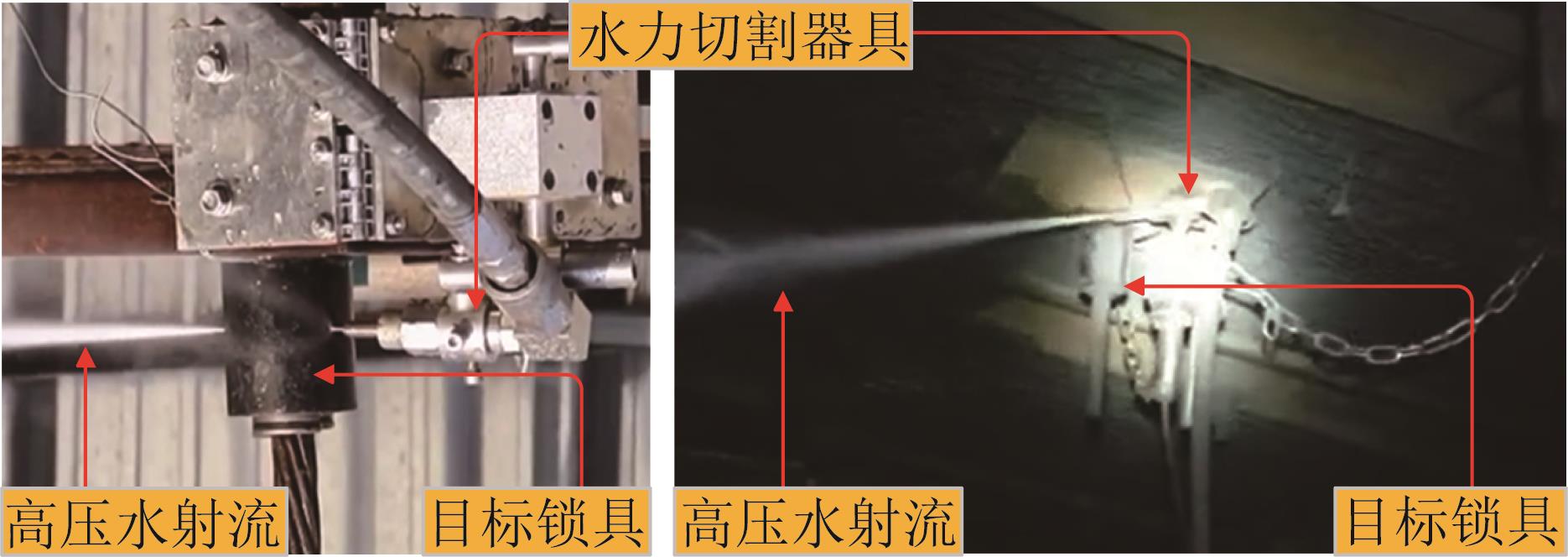

图2 水力切割式退锚器

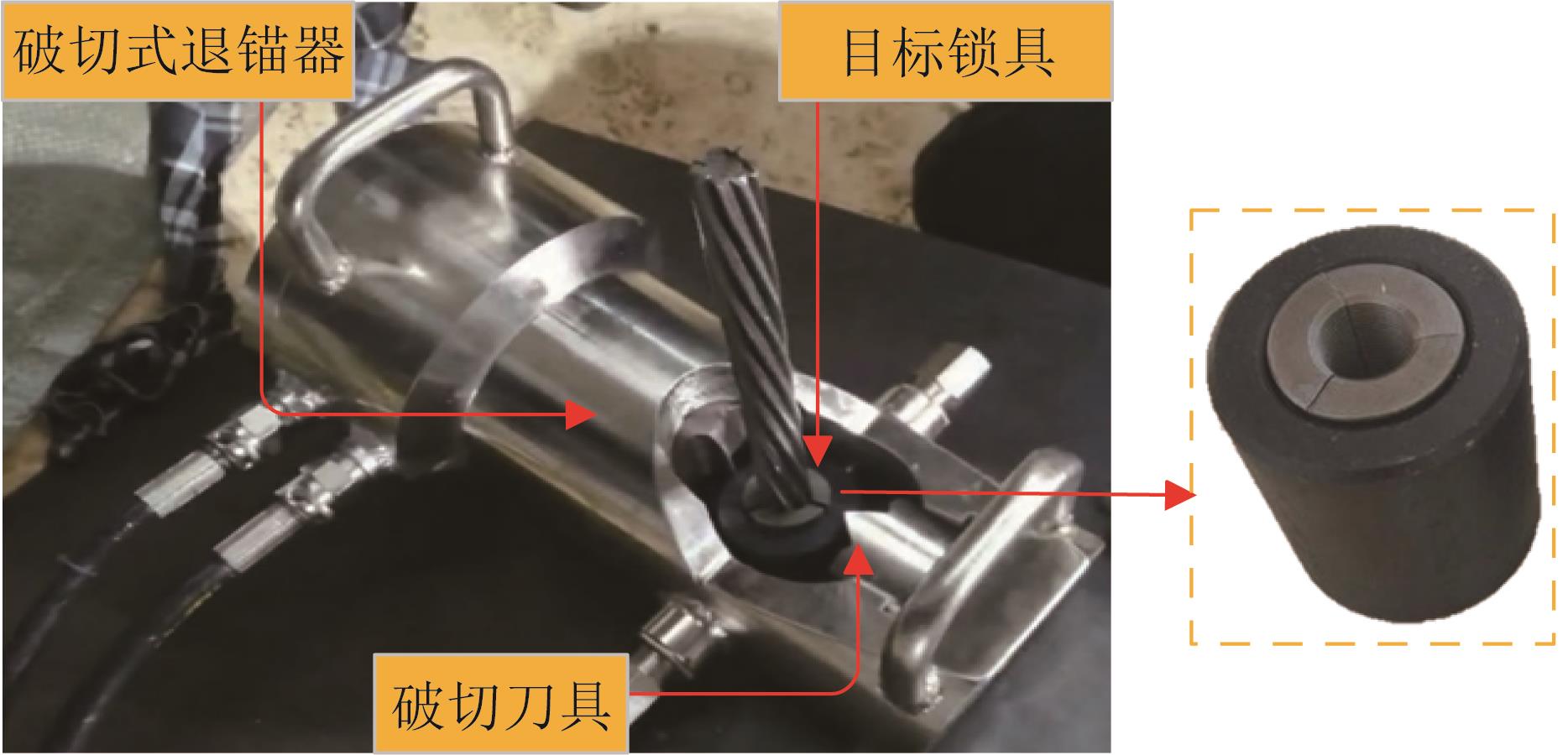

图3 破切式退锚器

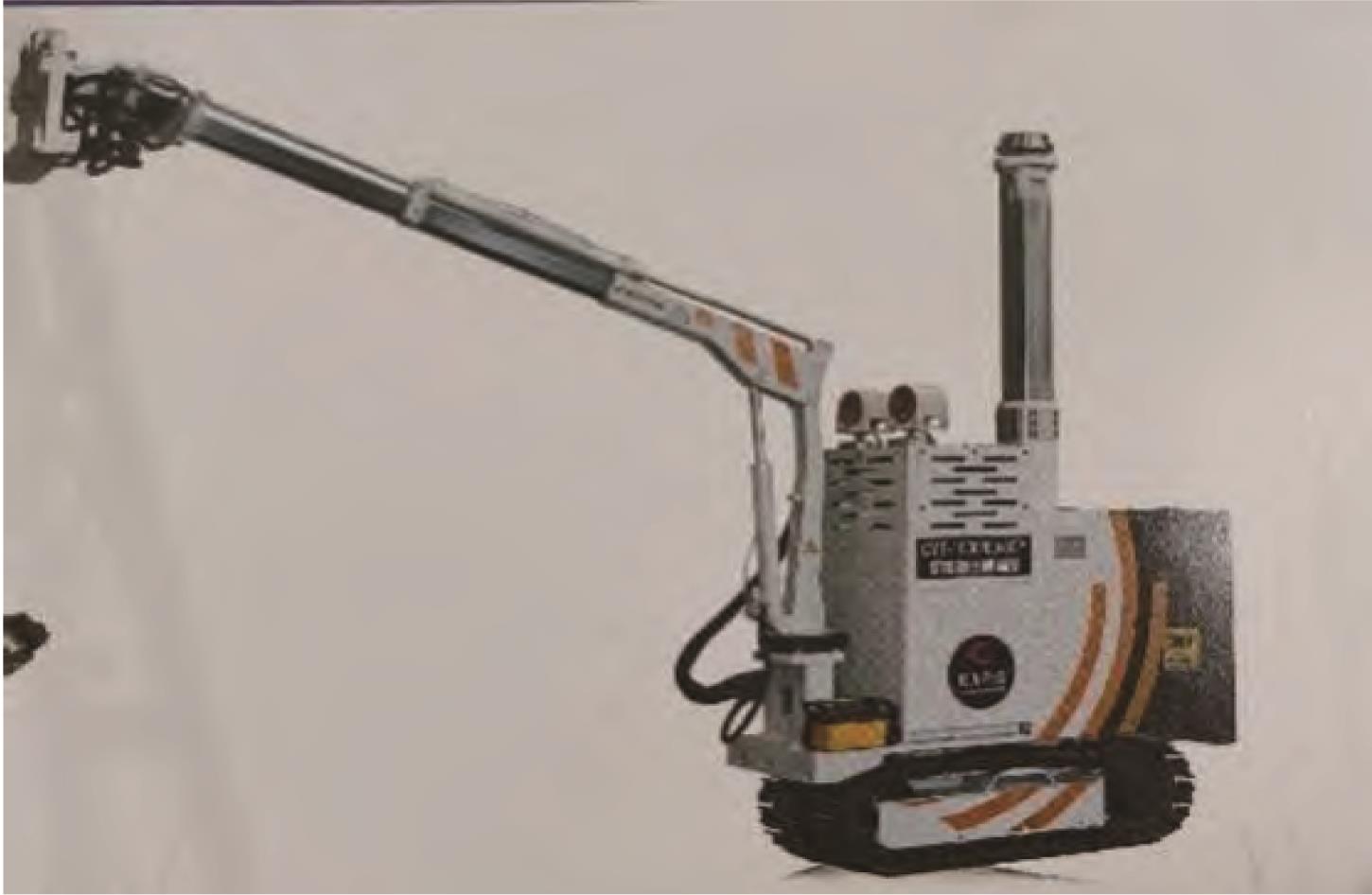

图4 液压退锚车

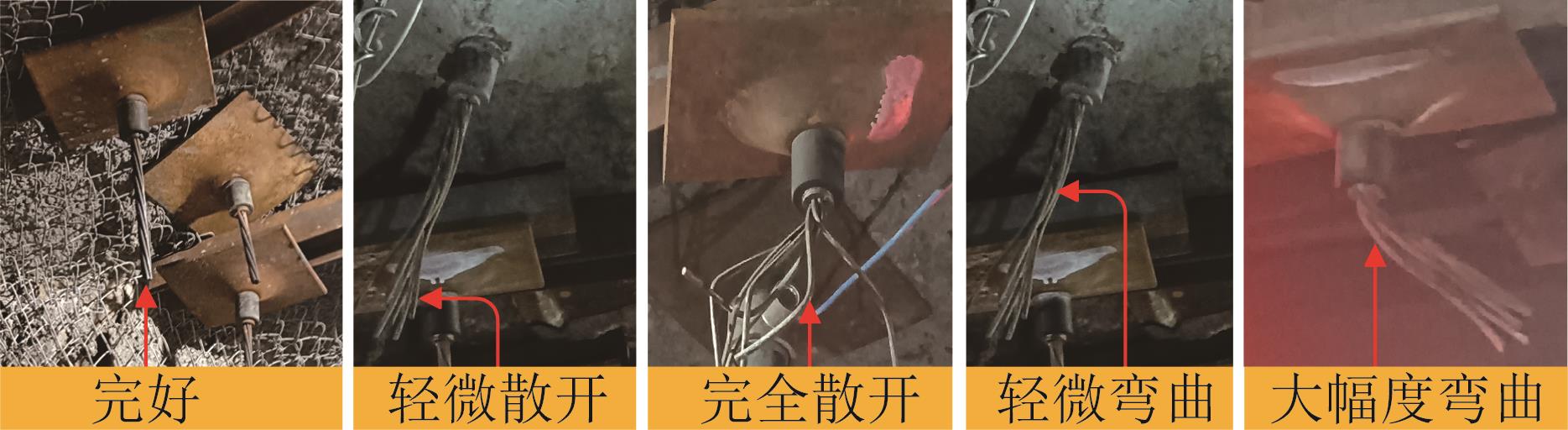

图5 锚索状态

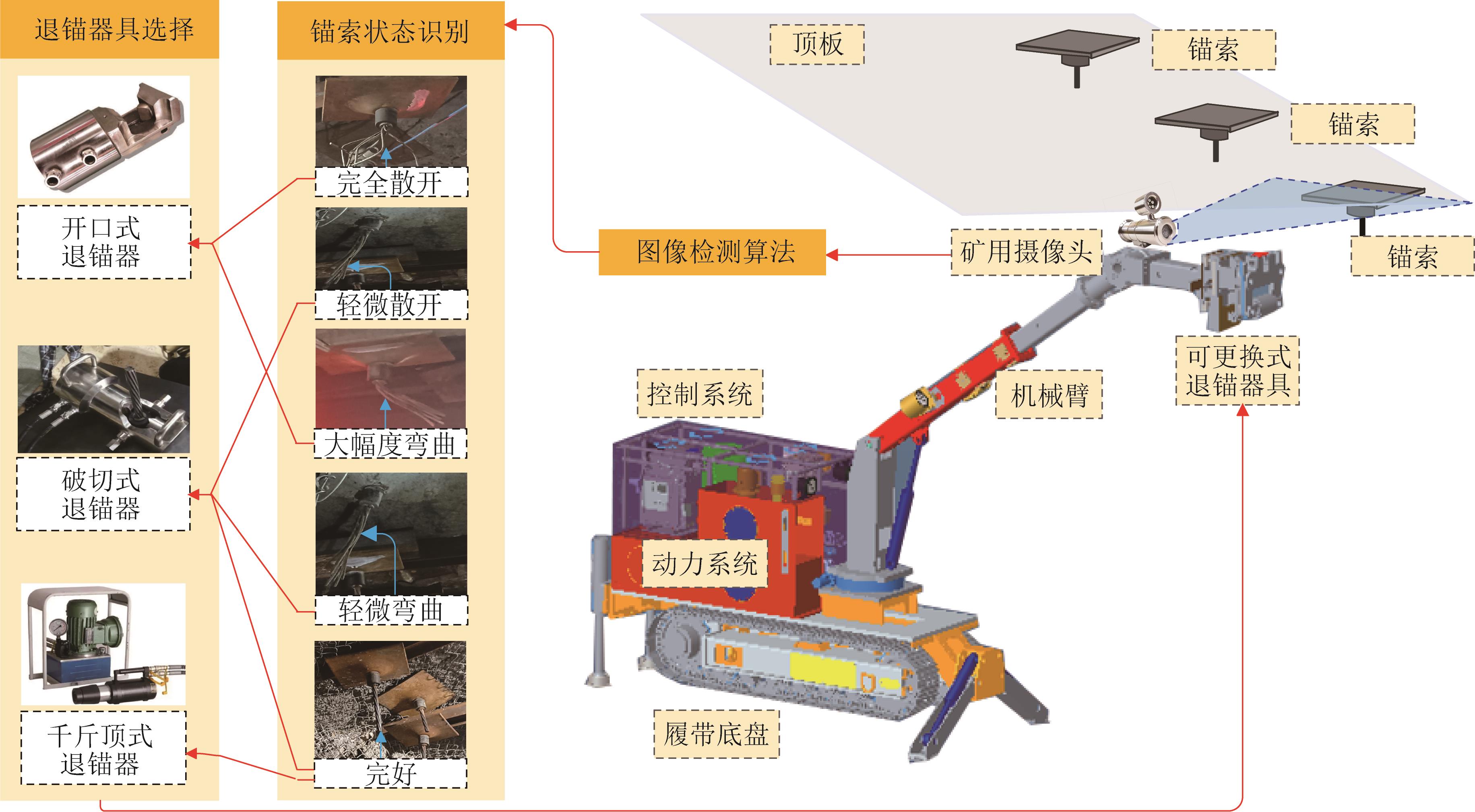

图6 退锚机器人设计方案

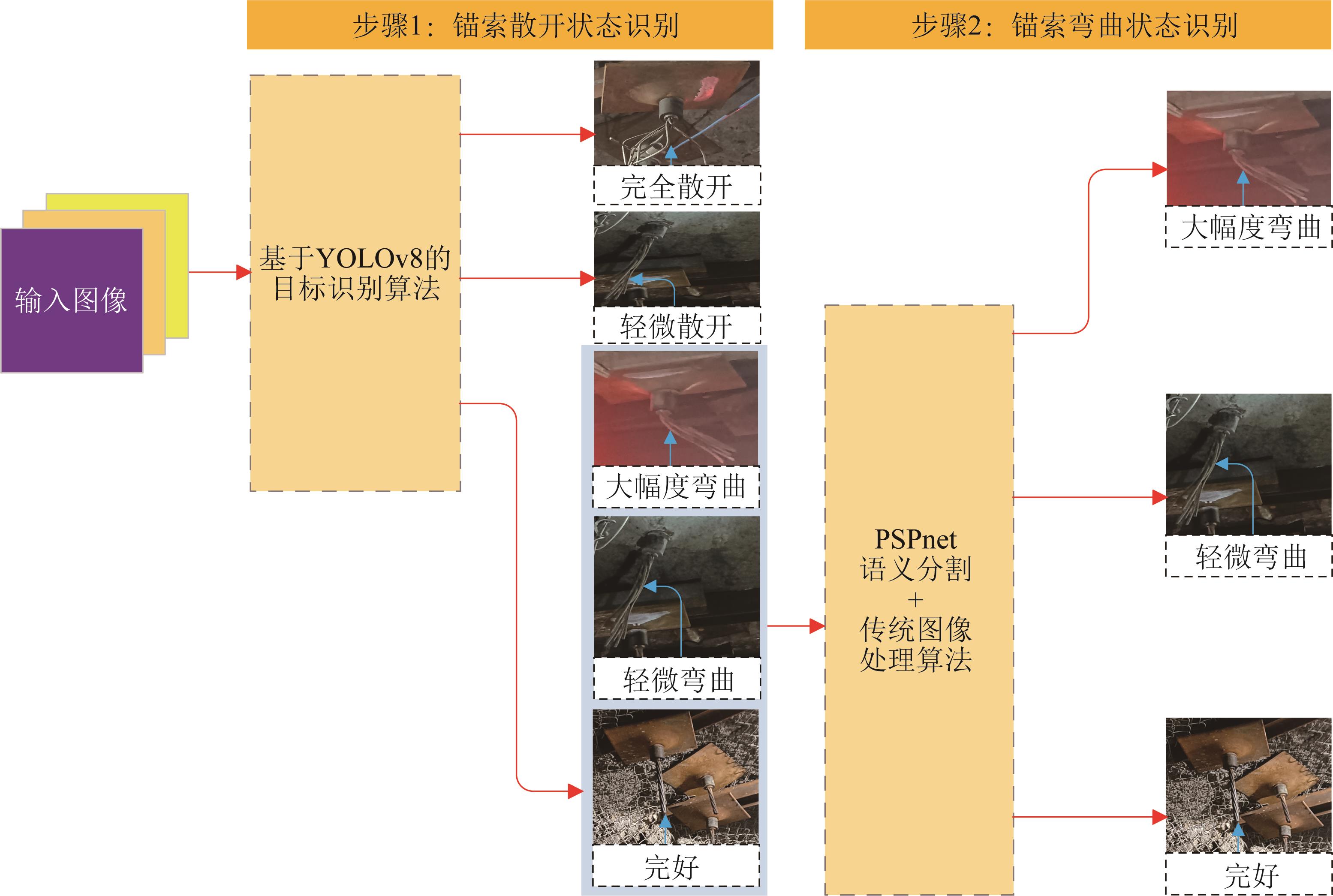

图7 锚索状态识别方案

图8 YOLOv8 网络框架

表1 YOLOv8目标检测模型参数设置

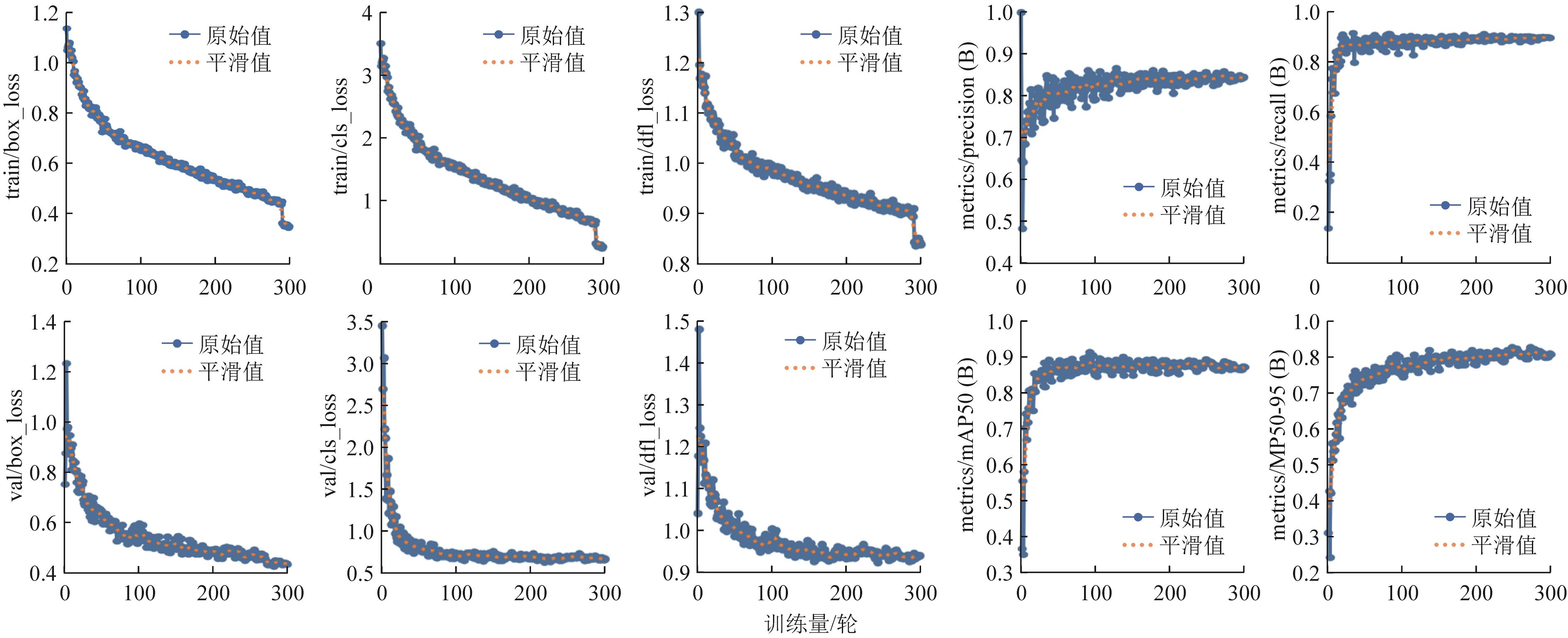

图9 YOLOv8目标检测模型训练过程

图10 锚索散开状态识别效果

表2 YOLOv8目标检测指标值

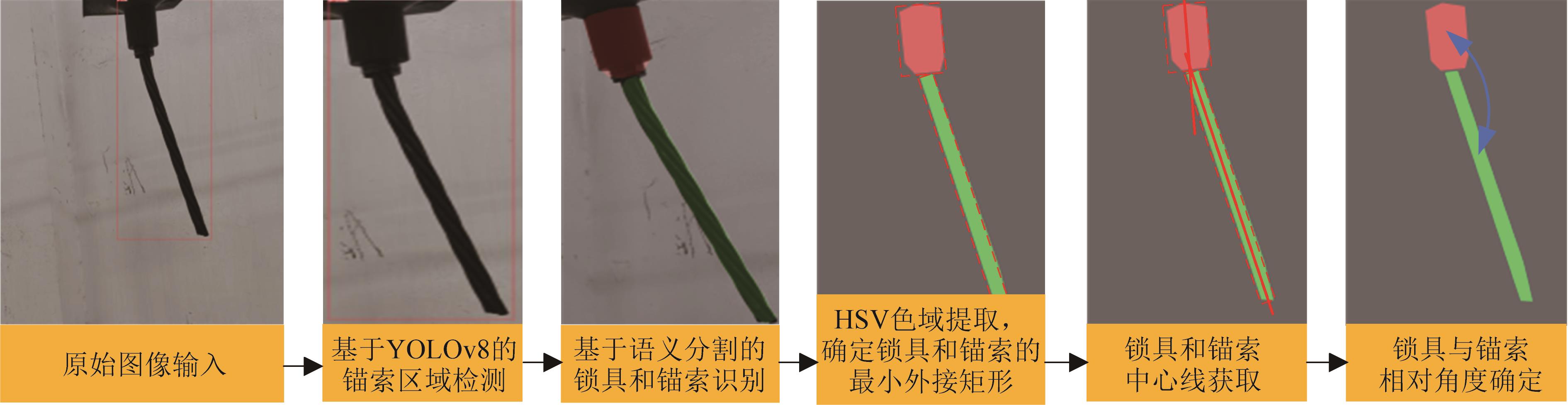

图11 锚索弯曲状态识别技术路线

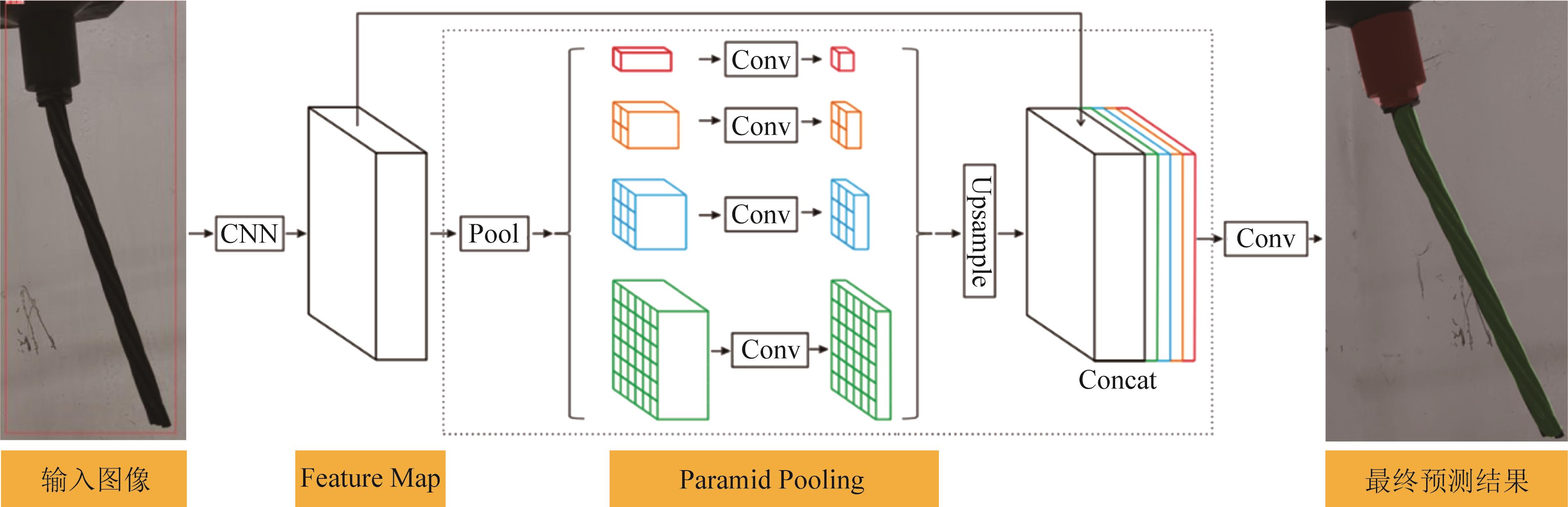

图12 PSPNet模型结构

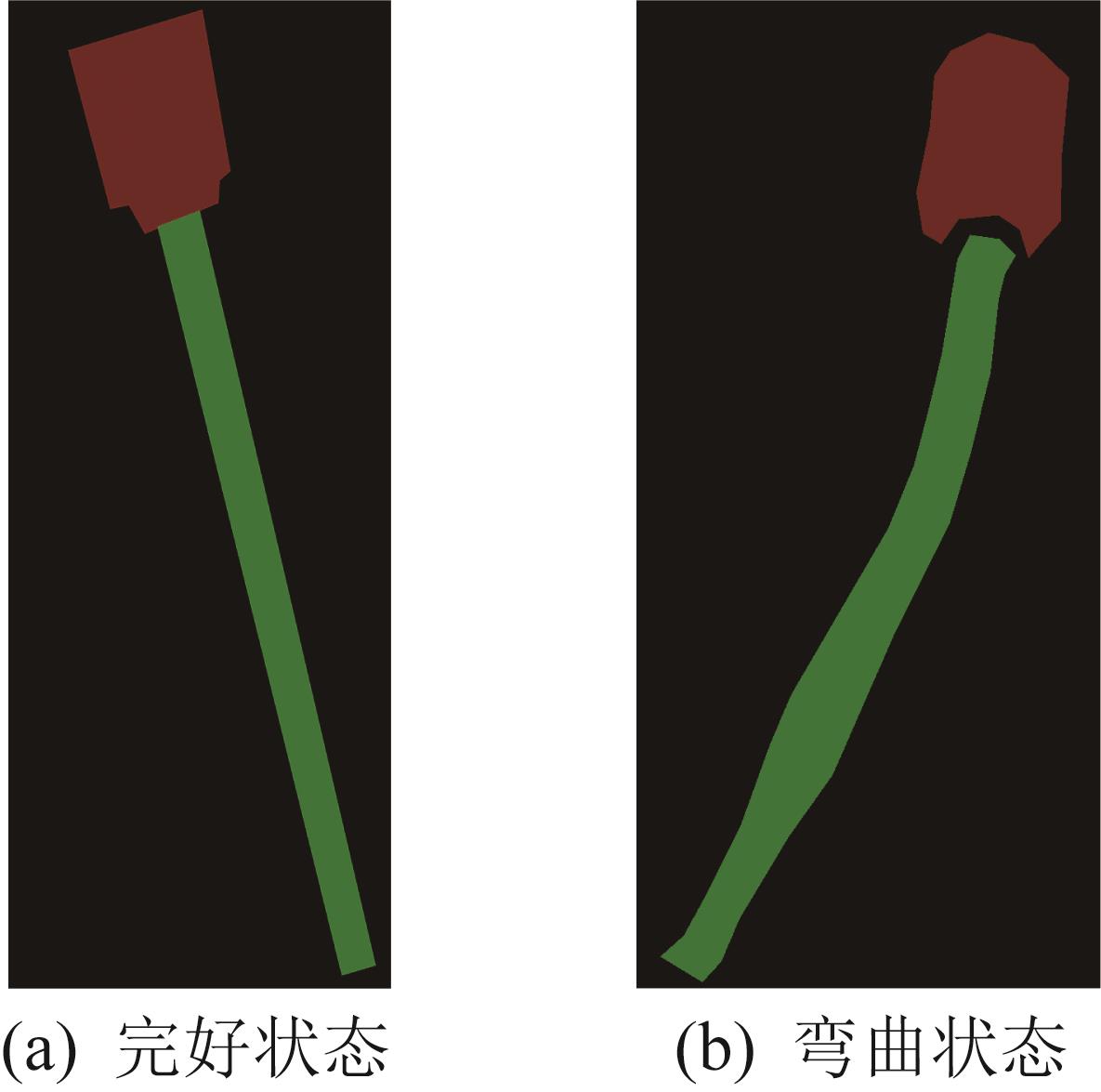

图13 锁具和锚索分割结果

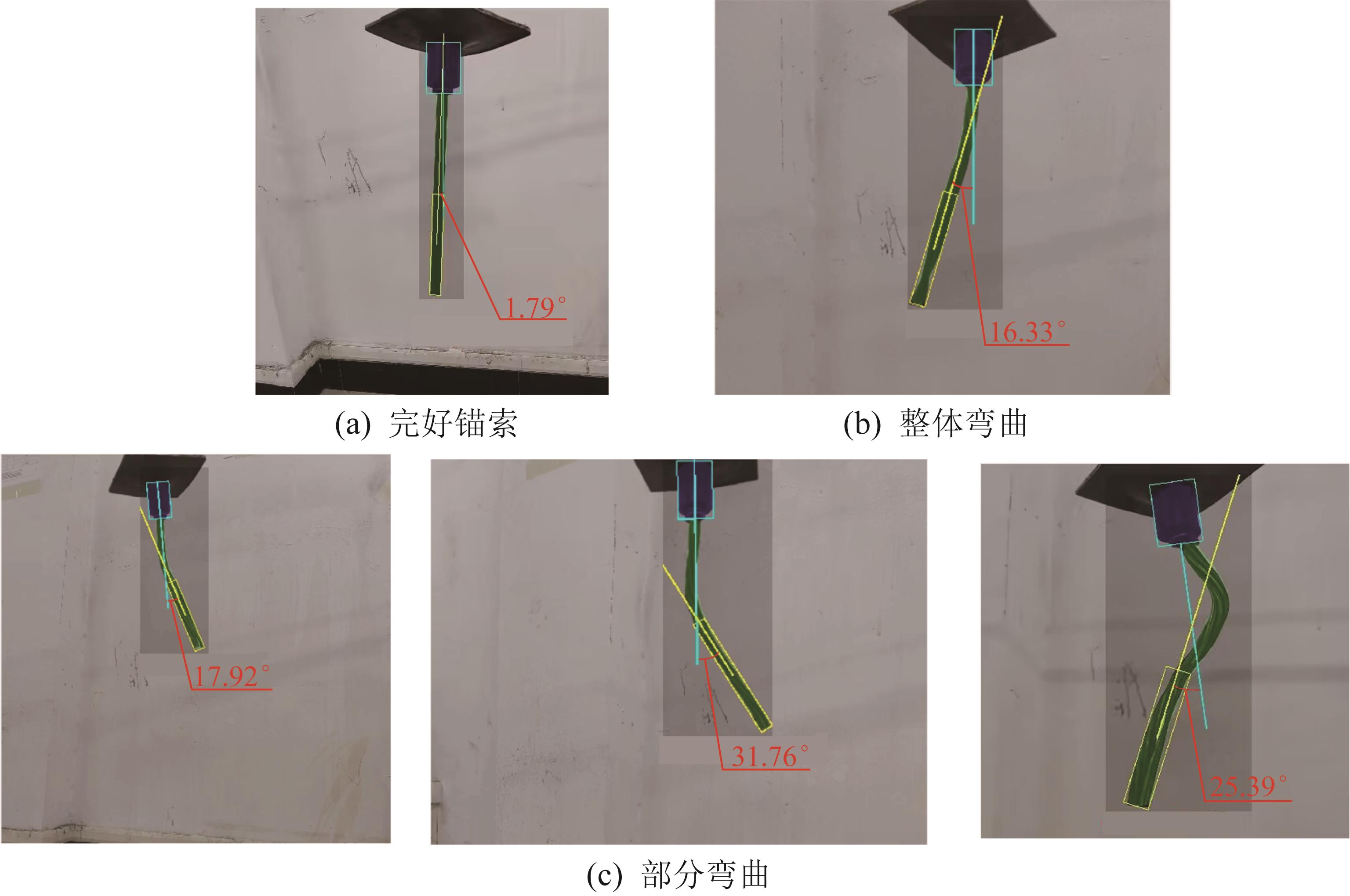

图14 锁具和锚索轮廓及相对角度识别结果
