极寒条件下重型柴油机润滑油箱加热管路传热性能试验研究

乔增鑫¹(

),孙晓霞^2,³,沈丽丽²,郑思宇¹,魏名山^1,⁴(

)

^1.北京理工大学机械与车辆学院，北京 100081
^2.中国北方车辆研究所，北京 100072
^3.先进越野系统技术全国重点实验室，北京 100072
^4.中国矿业大学（北京）机电工程学院，北京 100083

Experimental study on heat transfer performance of heating pipeline of heavy-duty diesel engine's lubricant tank under extreme cold condition

Zengxin QIAO¹(

),Xiaoxia SUN^2,³,Lili SHEN²,Siyu ZHENG¹,Mingshan WEI^1,⁴(

)

^1.School of Mechanical Engineering, Beijing Institute of Technology, Beijing 100081, China
^2.China North Vehicle Research Institute, Beijing 100072, China
^3.Chinese Scholar Tree Ridge State Key Laboratory, Beijing 100072, China
^4.School of Mechanical and Electrical Engineering, China University of Mining and Technology-Beijing, Beijing 100083, China

全文: PDF(5218 KB) HTML

摘要：

为了探究极寒条件下某款重型柴油机润滑油箱加热管路在预热阶段的传热性能，搭建了润滑油箱加热管路传热性能试验平台。研究了在润滑油预热过程中油箱内润滑油的温度变化规律，并调整冷却液进口温度、体积流量和润滑油初始温度等工况参数，分析不同工况对润滑油温度变化的影响。试验结果表明：当润滑油初始温度为-50 ℃时，其高黏度特性使得在预热过程中油箱内的温度分布十分不均匀，只有较少测温点的温度上升明显；提高冷却液进口温度和体积流量都会增大平均换热功率，特别是冷却液进口温度的提高对增大平均换热功率具有更加显著的作用；提高润滑油初始温度分别至-40、-30、-20 ℃，则平均换热功率呈先增大后减小的趋势，当润滑油初始温度为-40 ℃时，平均换热功率最大。研究结果为优化润滑油预热策略、改进润滑油箱加热管路的结构提供了参考。

关键词： 极寒条件; 冷起动; 润滑油预热; 黏度

Abstract:

In order to investigate the heat transfer performance of heating pipeline of a heavy-duty diesel engine's lubricant tank during the preheating stage under extremely cold conditions, a test platform for heat transfer performance of the heating pipeline of lubricant tank was constructed. The temperature variation law of the lubricant in the tank during the preheating process was studied, the working parameters such as coolant inlet temperature, volume flow rate and lubricant initial temperature were adjusted, and the effects of different working conditions on the lubricant temperature variation were analyzed. The test results showed that when the lubricant initial temperature was -50 ℃, its high viscosity led to a very uneven temperature distribution inside the tank during preheating with only a few temperature measuring points showing a significant increase. Increasing the inlet temperature and volume flow rate of the coolant both increased the average heat transfer power, especially the increase of coolant inlet temperature had a more significant effect on the increase of average heat transfer power. When the lubricant initial temperature to -40, -30 and -20 °C respectively, the average heat transfer power increased first and then decreased, and when the lubricant initial temperature was -40 ℃, the average heat transfer power was maximum. The research results provide a reference for optimizing the lubricant preheating strategy and improving the structure of heating pipeline of the lubricant tank.

Key words: extreme cold condition cold start oil preheating viscosity

收稿日期: 2024-10-11 出版日期: 2025-03-04

CLC:

TK 427

基金资助: 国家国防科技工业局基础产品创新计划车用动力科研专项

通讯作者: 魏名山 E-mail: 3120220486@bit.edu.cn;mswei@bit.edu.cn

作者简介: 乔增鑫（2000—），男，硕士生，从事车辆热管理研究，E-mail: 3120220486@bit.edu.cn

	服务
	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	乔增鑫
	孙晓霞
	沈丽丽
	郑思宇
	魏名山

引用本文:

乔增鑫,孙晓霞,沈丽丽,郑思宇,魏名山. 极寒条件下重型柴油机润滑油箱加热管路传热性能试验研究[J]. 工程设计学报, 2025, 32(1): 121-131.

Zengxin QIAO,Xiaoxia SUN,Lili SHEN,Siyu ZHENG,Mingshan WEI. Experimental study on heat transfer performance of heating pipeline of heavy-duty diesel engine's lubricant tank under extreme cold condition[J]. Chinese Journal of Engineering Design, 2025, 32(1): 121-131.

链接本文:

https://www.zjujournals.com/gcsjxb/CN/10.3785/j.issn.1006-754X.2025.04.173 或 https://www.zjujournals.com/gcsjxb/CN/Y2025/V32/I1/121

图1 测试用润滑油和冷却液

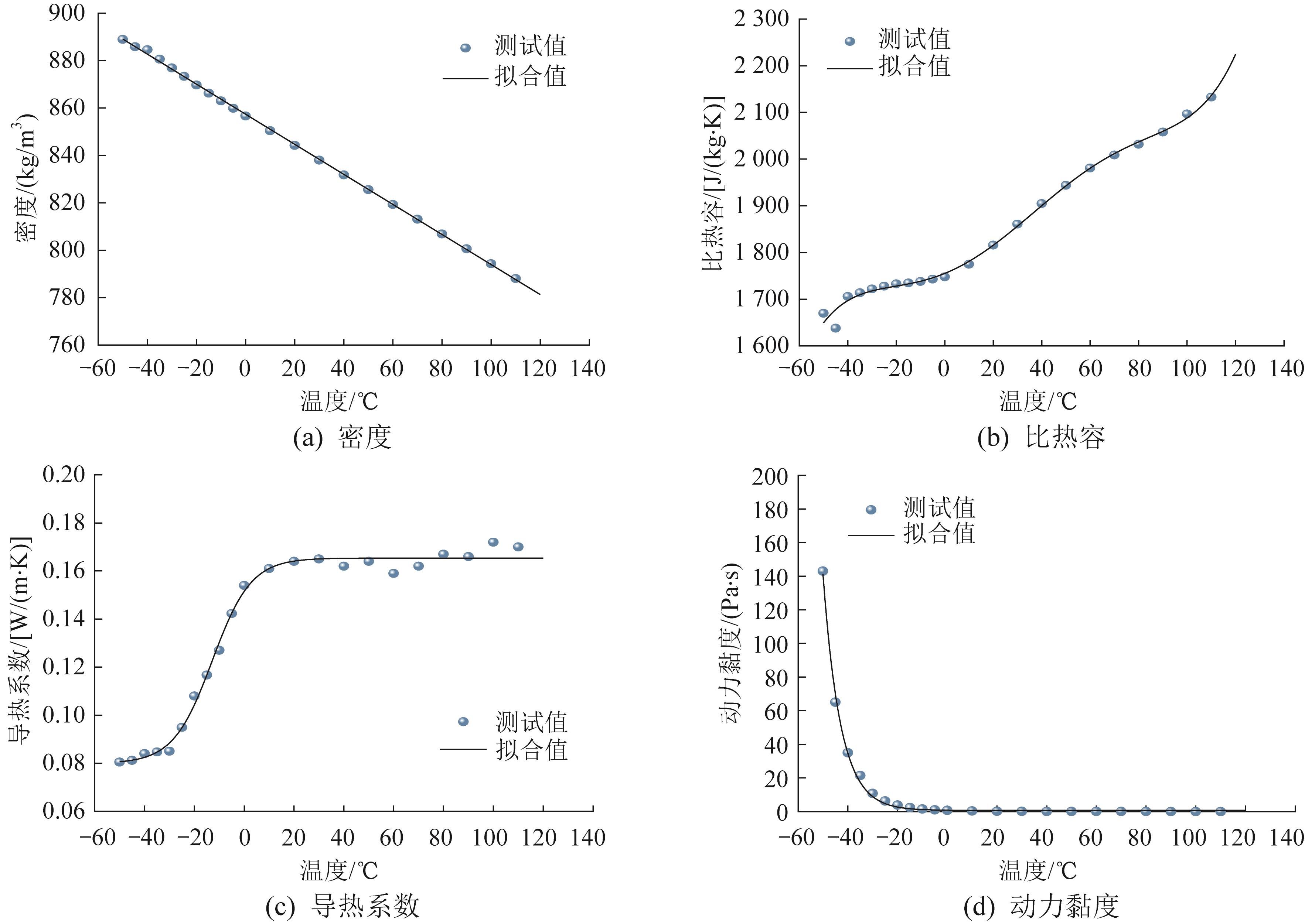

图2 润滑油物理性能

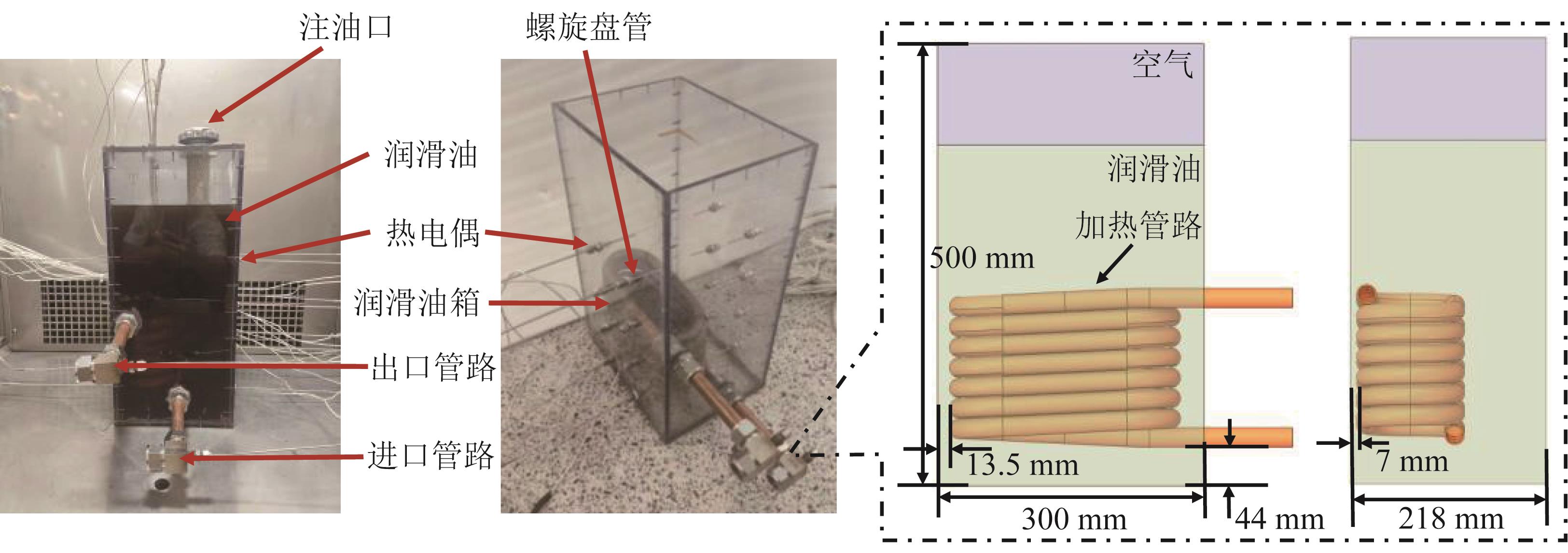

图3 润滑油箱加热管路传热性能试验平台

图4 润滑油箱结构

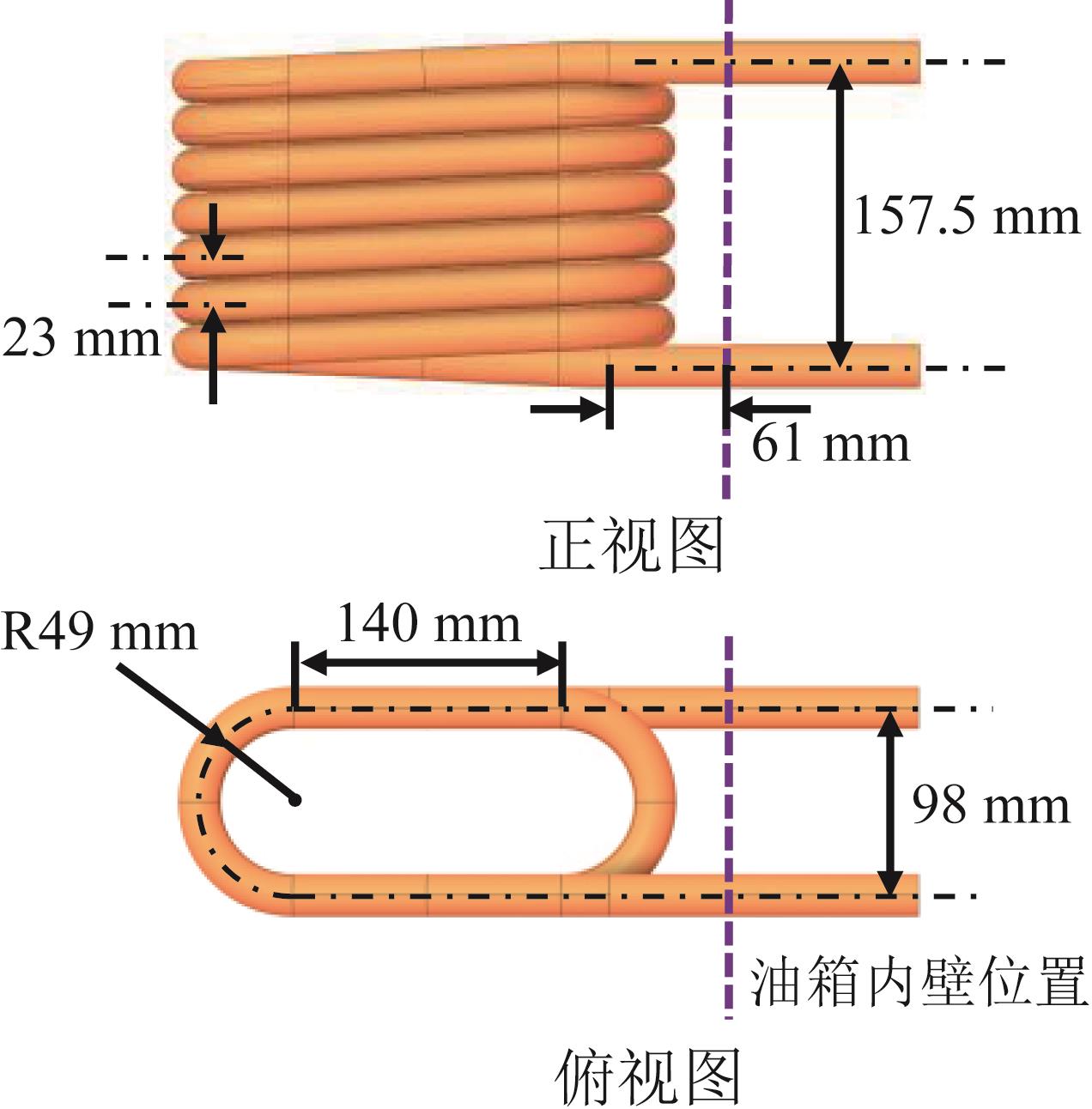

图5 加热管路结构

表1 PVC和紫铜的主要物性参数

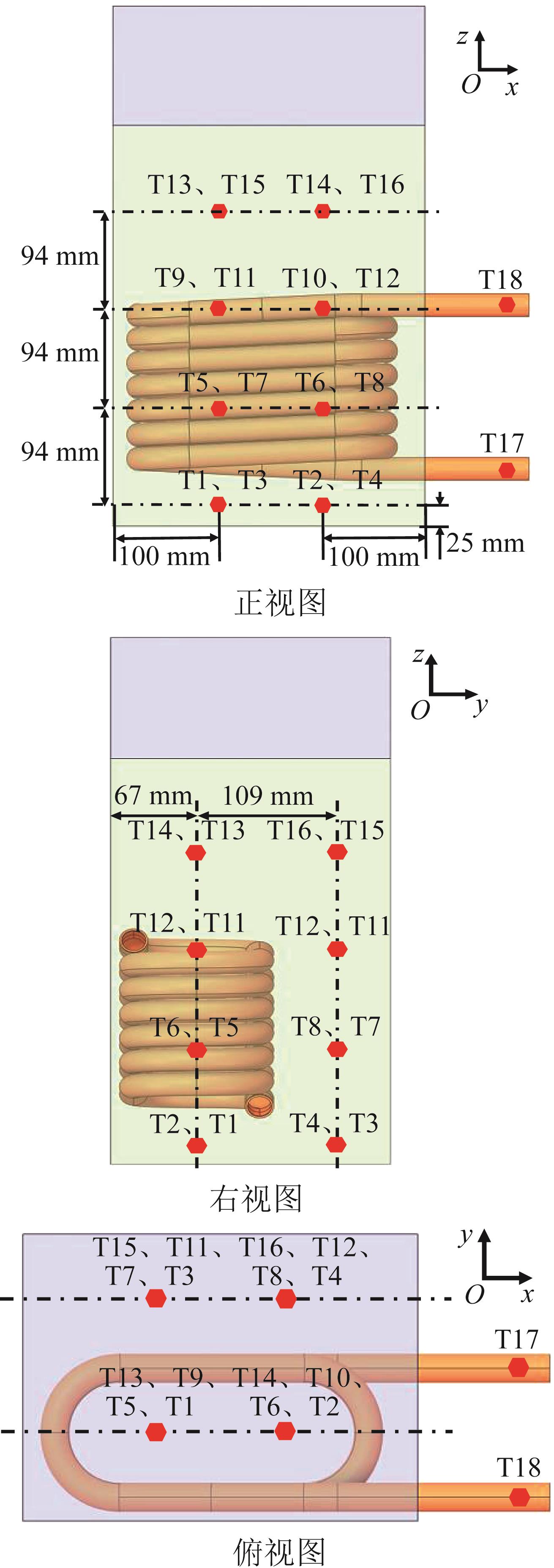

图6 测温点设置

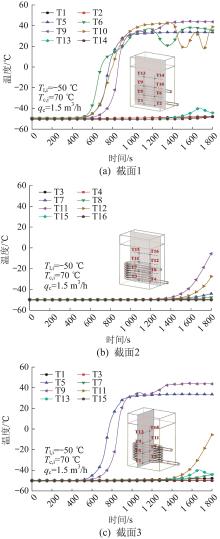

图7 标准加热工况下各测温点的润滑油温度变化曲线

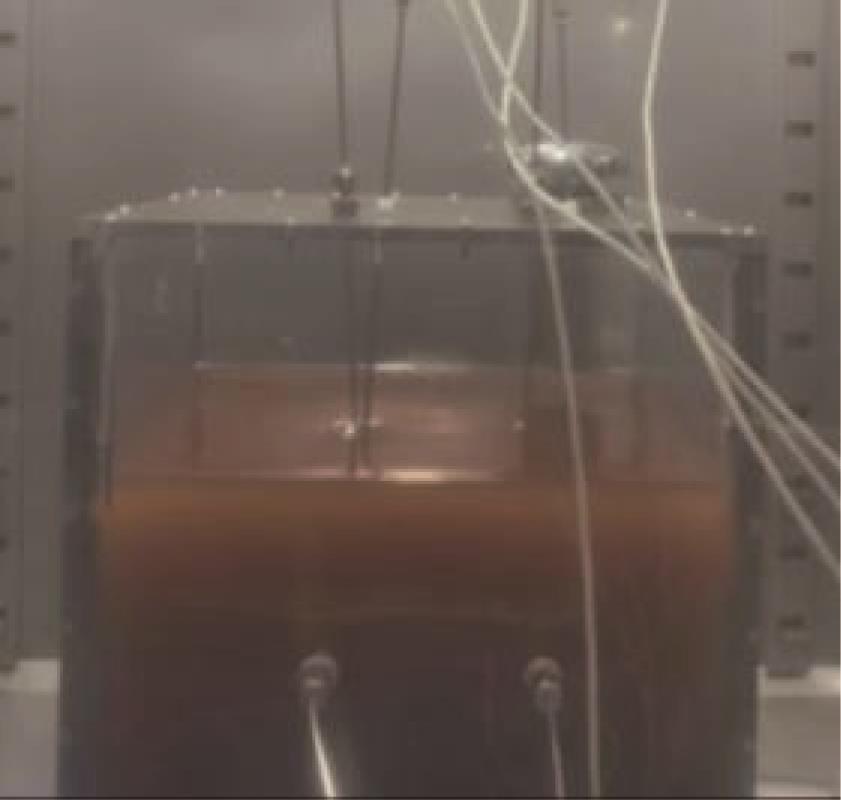

图8 -50 ℃下CD 5W-40润滑油状态

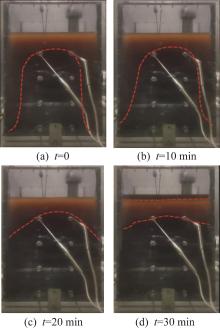

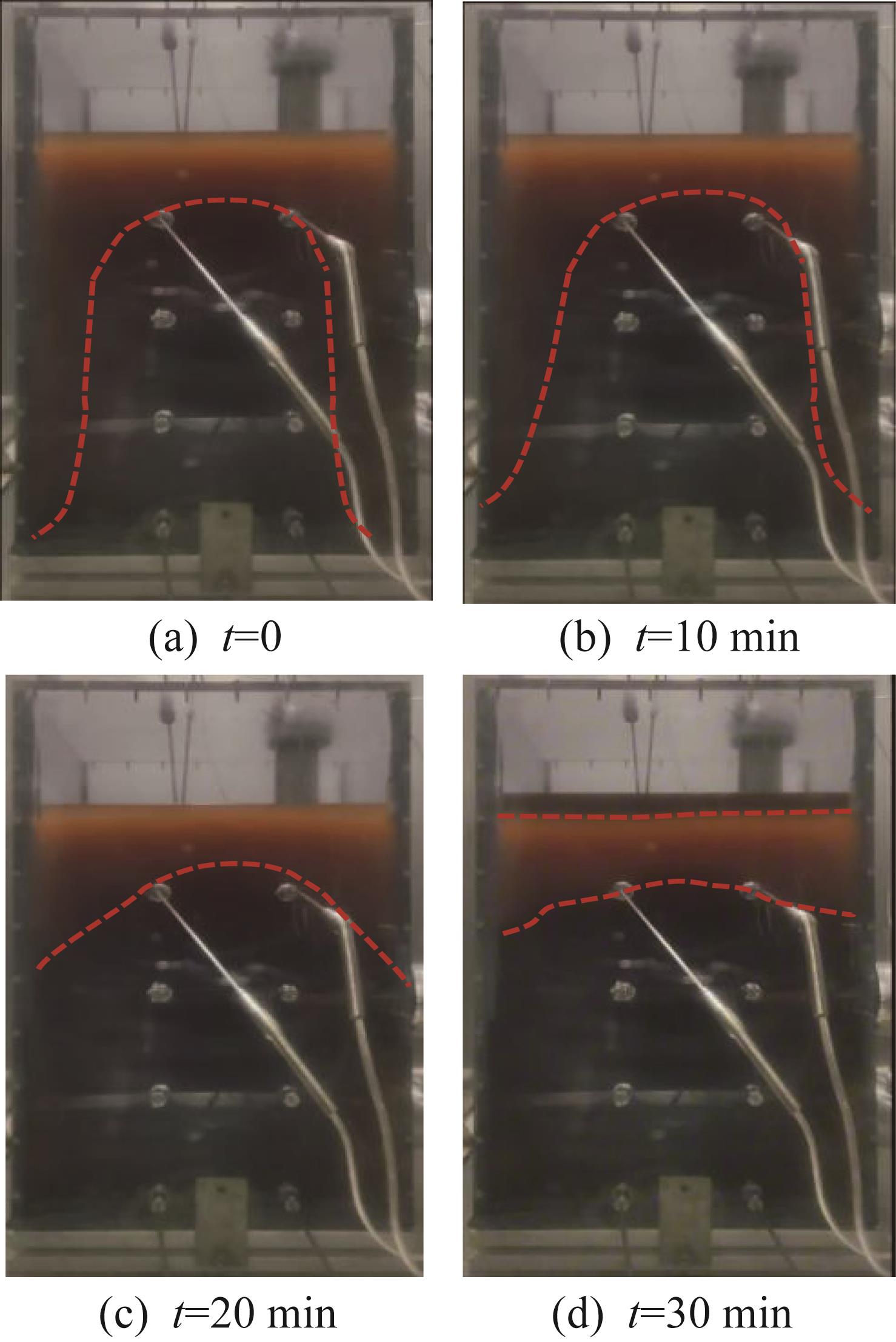

图9 不同加热时间下CD5W-40润滑油状态

图10 不同冷却液进口温度下T5和T9点的温度变化曲线

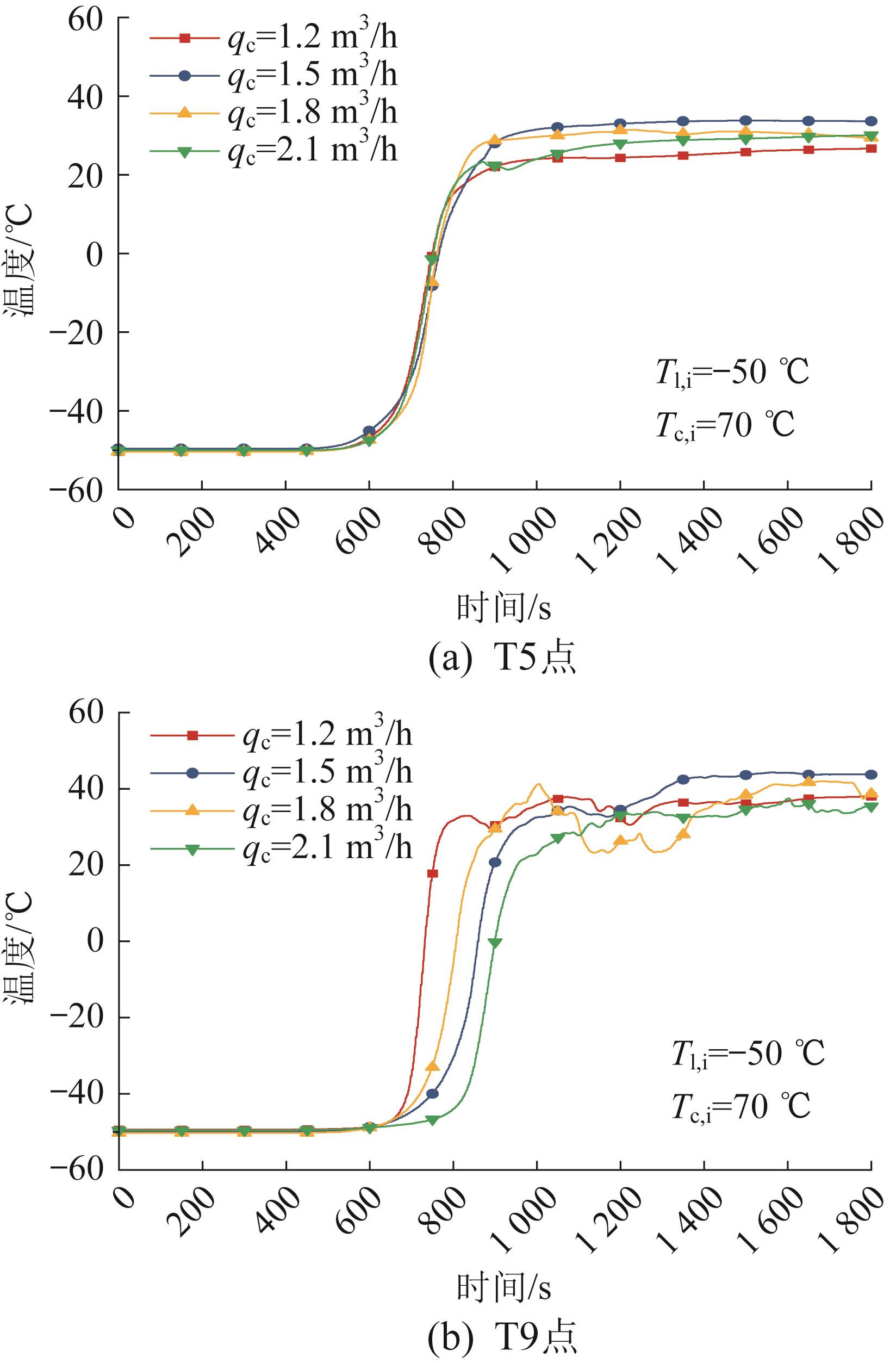

图11 不同冷却液体积流量下T5和T9点的温度变化曲线

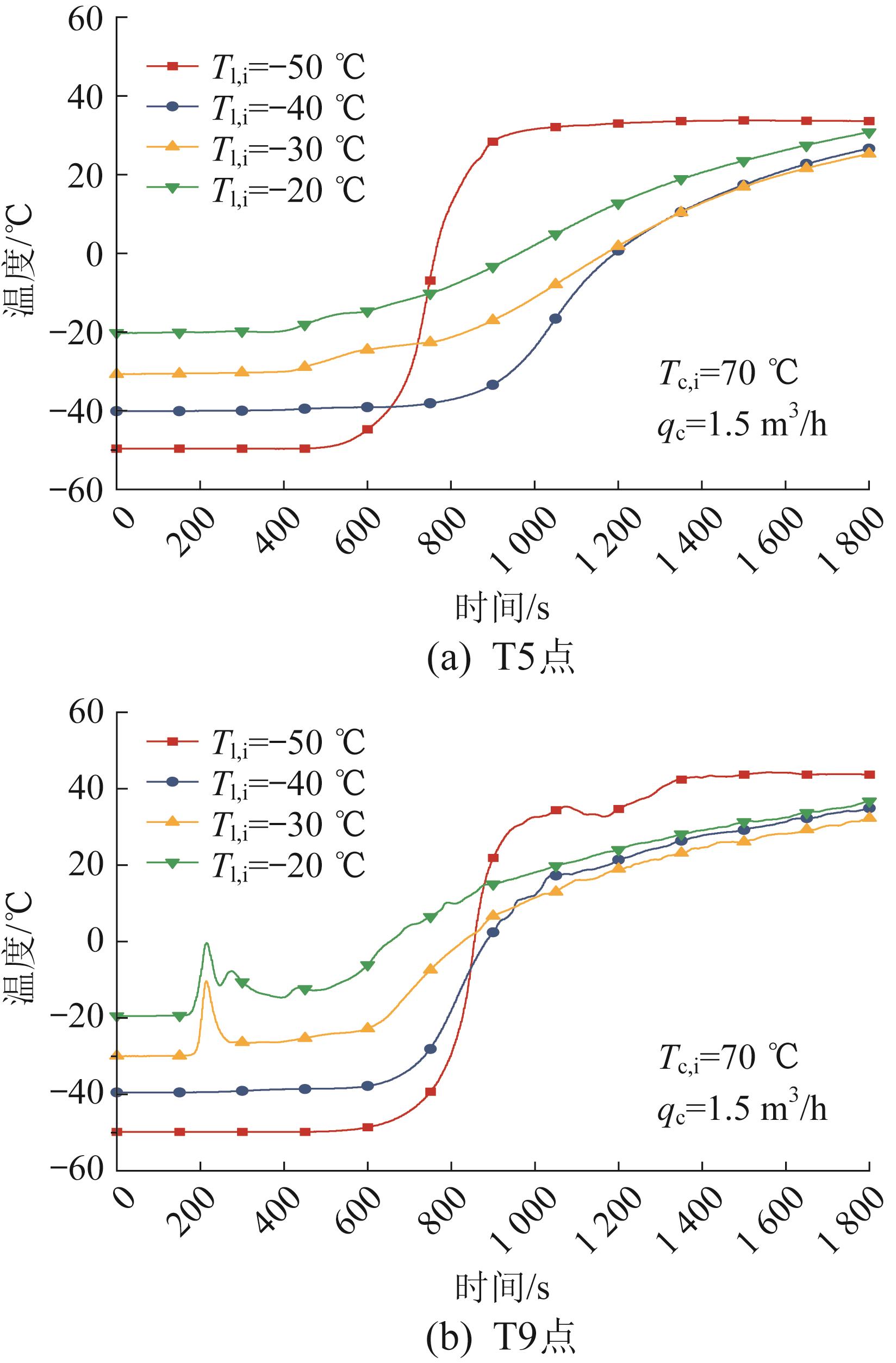

图12 不同润滑油初始温度下T5和T9点的温度变化曲线

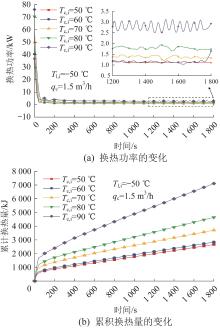

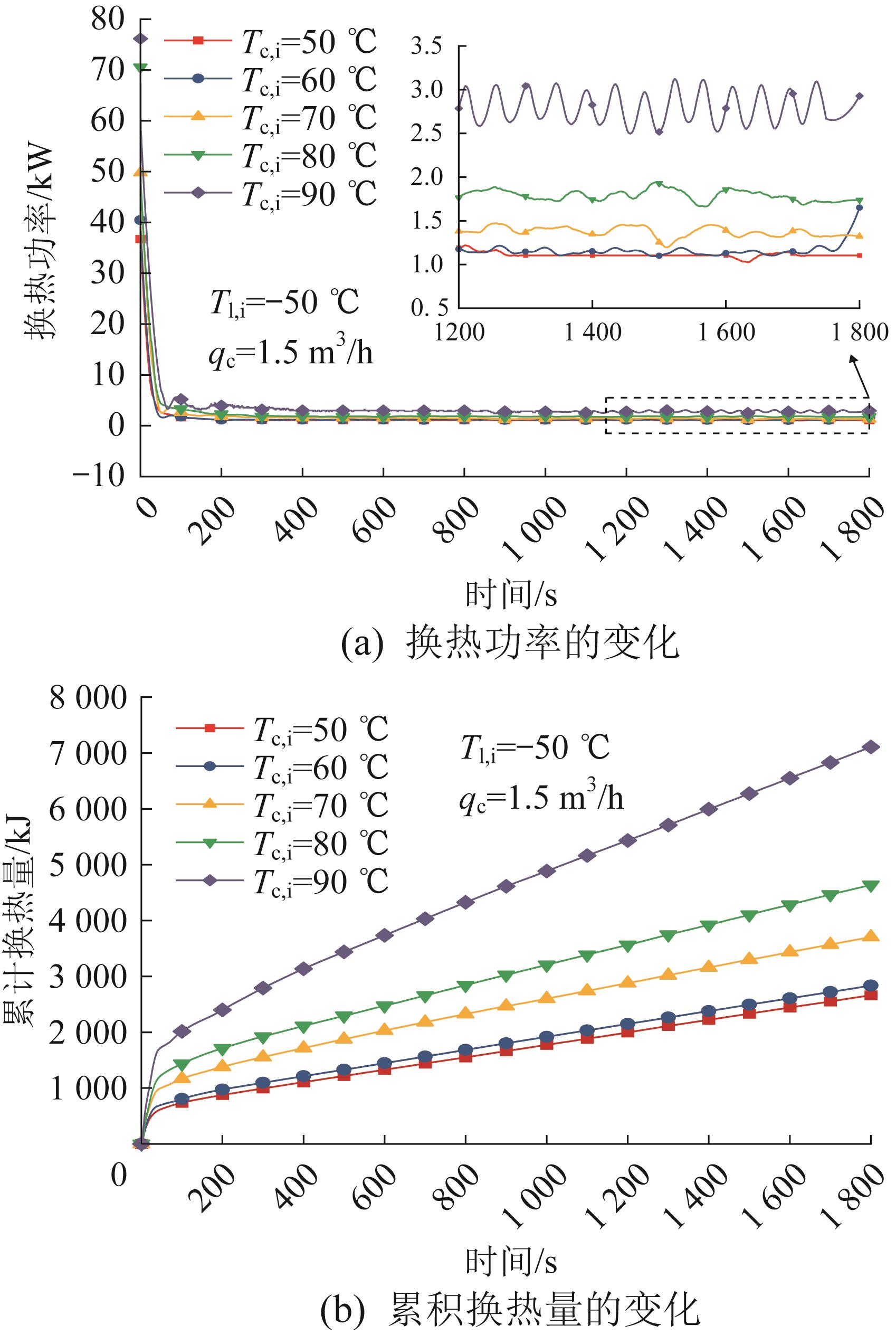

图13 不同冷却液进口温度下换热功率和累积换热量随时间的变化曲线

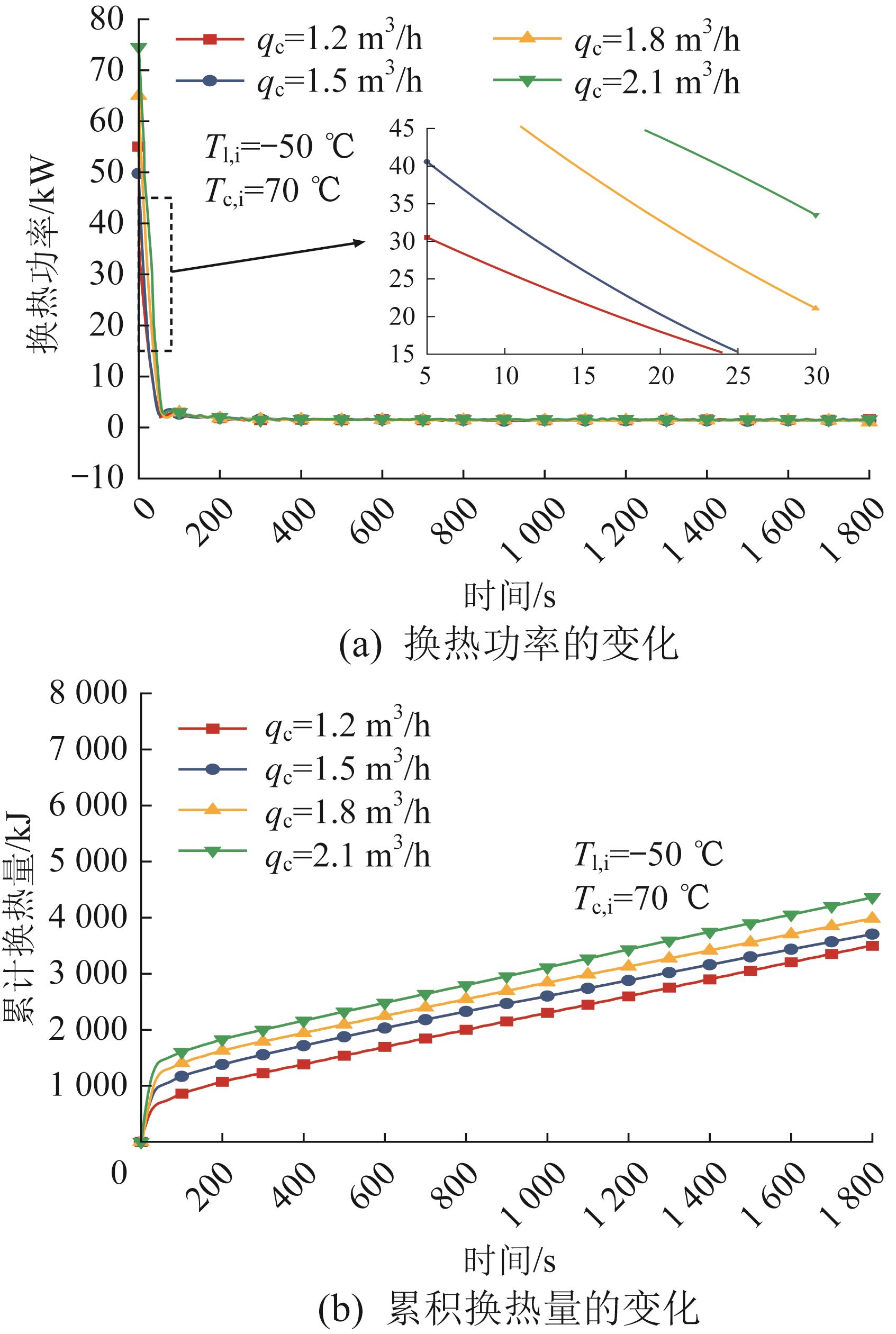

图14 不同冷却液体积流量下换热功率和累积换热量随时间的变化曲线

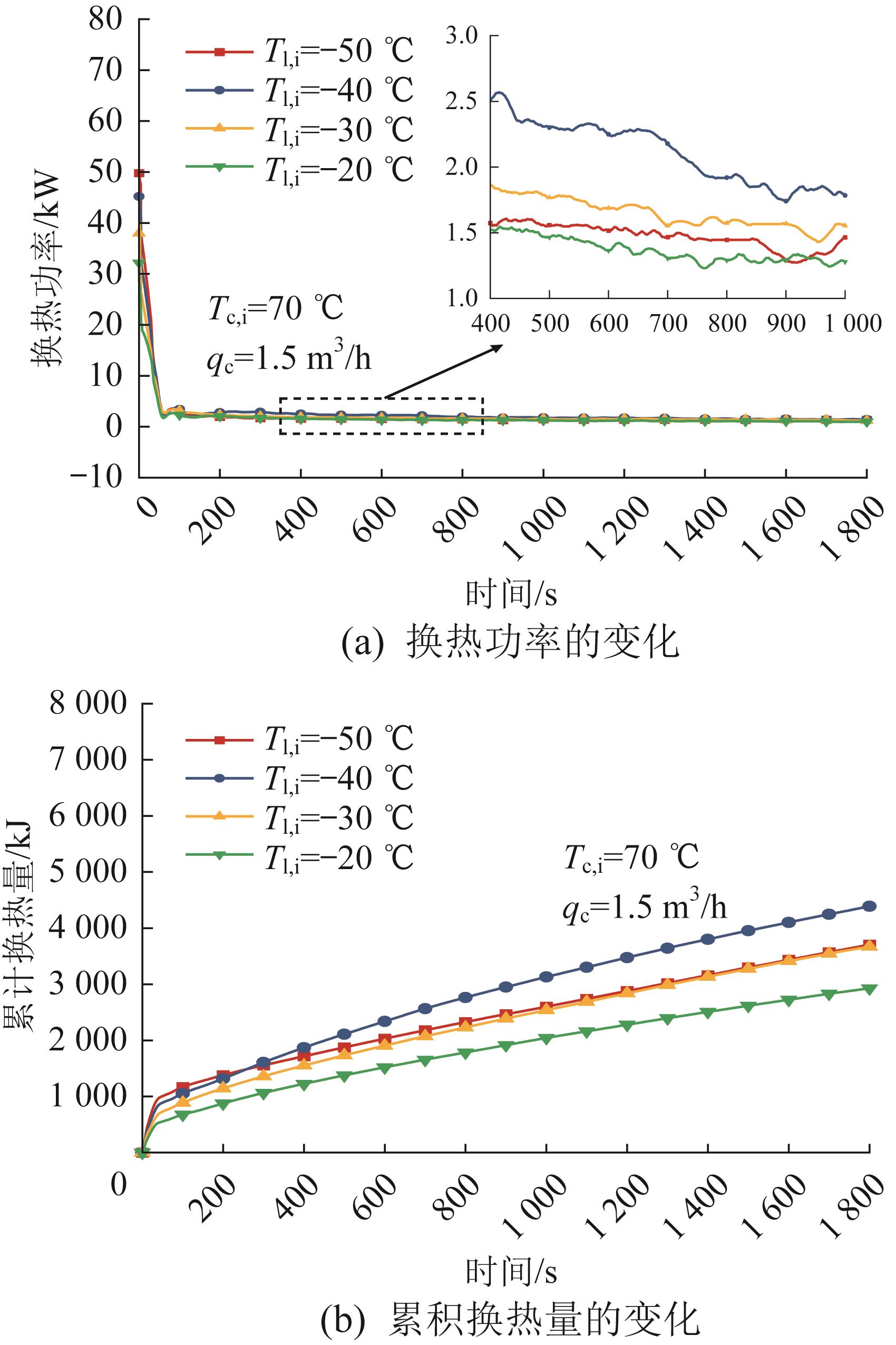

图15 不同润滑油初始温度下换热功率和累积换热量随时间的变化曲线

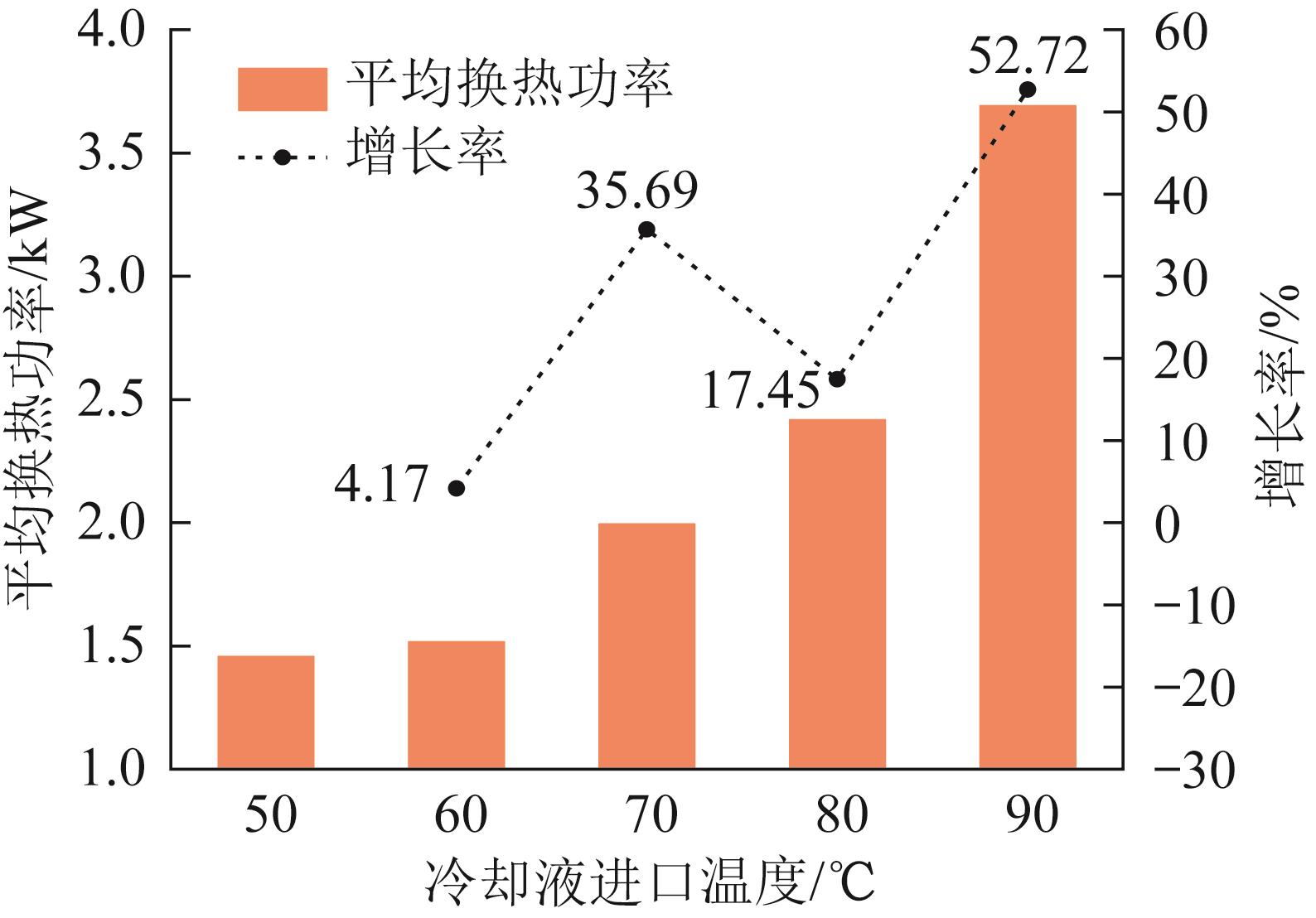

图16 冷却液进口温度对平均换热功率的影响

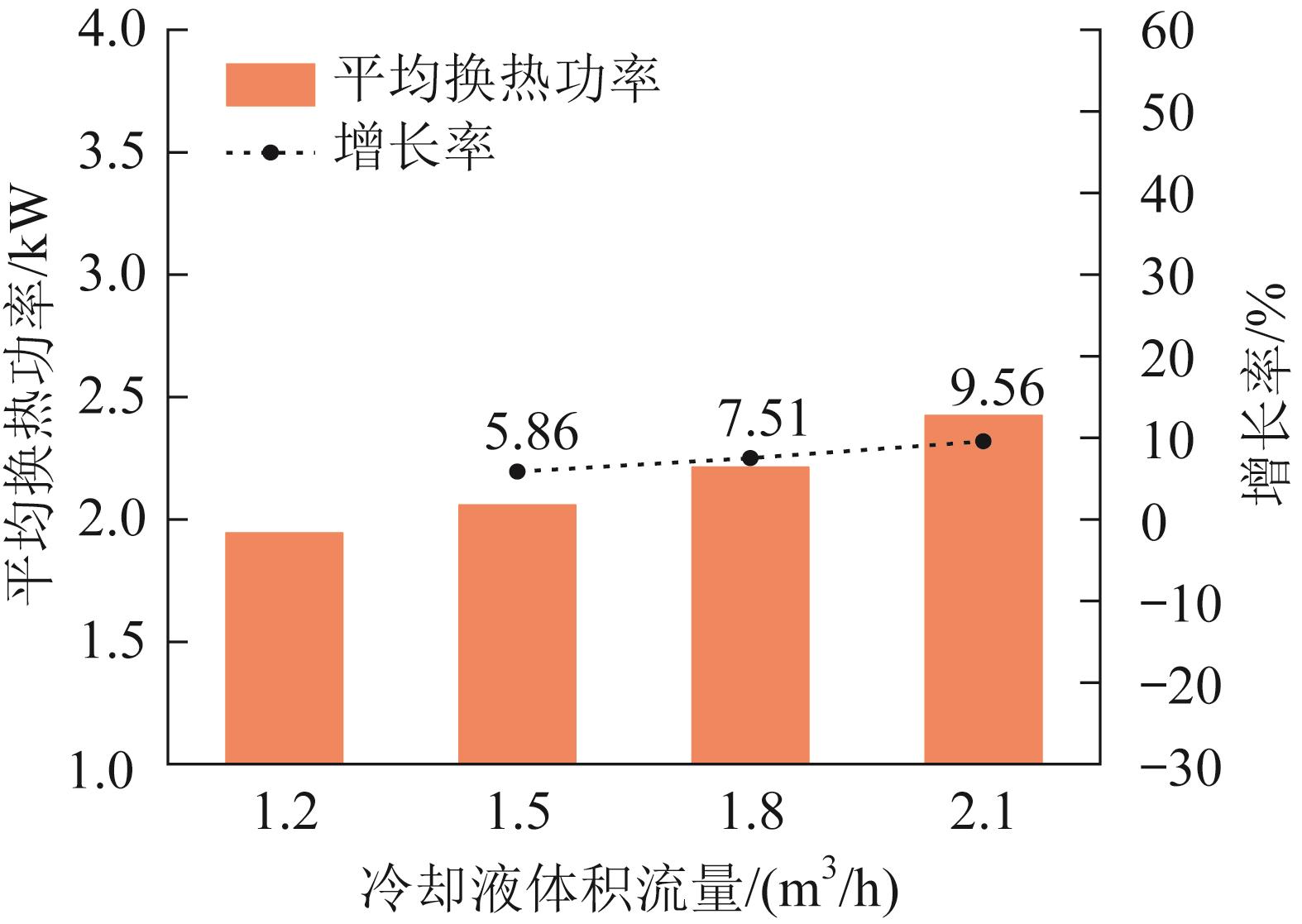

图17 冷却液体积流量对平均换热功率的影响

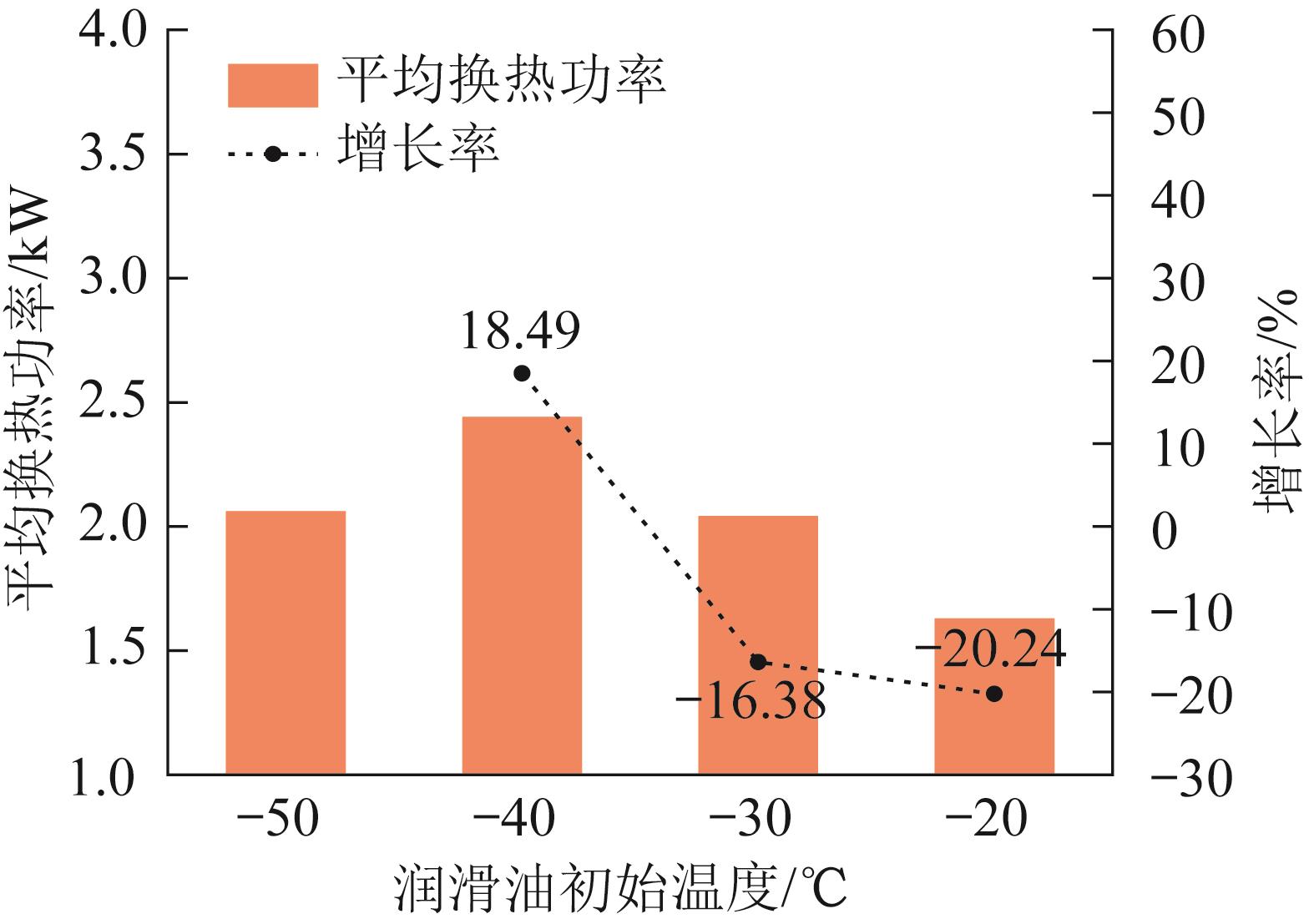

图18 润滑油初始温度对平均换热功率的影响
