整车驱动轴扭矩测试系统的开发与测试

唐钰,陶亮,徐奕,王恒,陈彬,张小龙

Development and test of vehicle drive shaft torque test system

Yu TANG,Liang TAO,Yi XU,Heng WANG,Bin CHEN,Xiaolong ZHANG

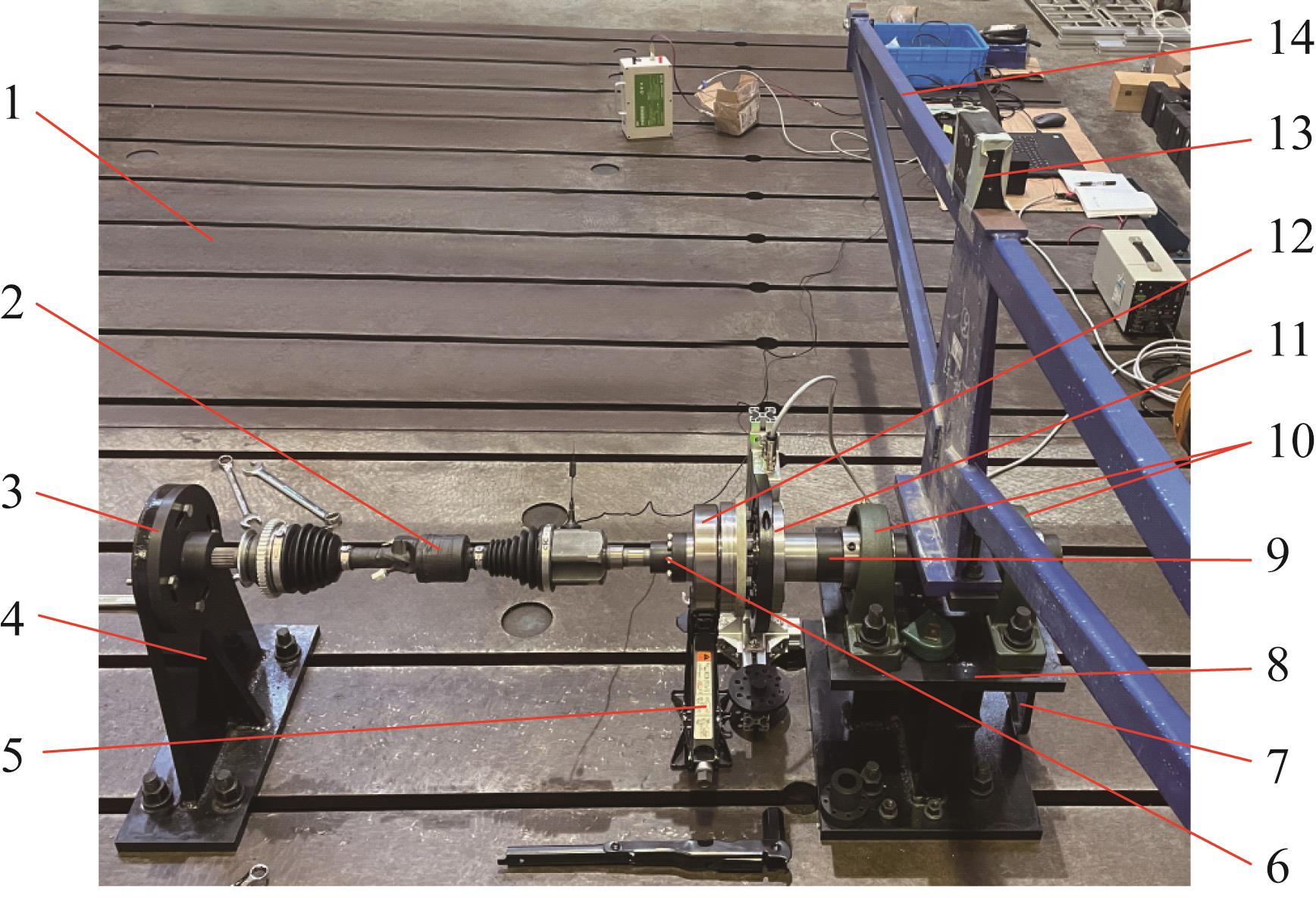

图5 标定台架装配1—铸铁平台；2—传感总成；3，6—花键法兰；4—固定支座；5—千斤顶；7—卡子；8—固定支台；9—传力板；10—带座外球面轴承；11—T40B扭矩传感器；12—深沟球轴承；13—坡度计；14—横臂。

Fig.5 Calibration bench assembly
