用于油气勘探的电代油驱动装置系统设计与分析
1.
2.
System design and analysis of electricity-replace-oil driving device for oil and gas exploration
1.
2.
通讯作者:
收稿日期: 2021-03-31 修回日期: 2021-05-08
基金资助: |
|
Received: 2021-03-31 Revised: 2021-05-08
作者简介 About authors
王春霖(1996—),男,浙江义乌人,硕士生,从事电力电子变换及电机控制研究,E-mail:
关键词:
Keywords:
本文引用格式
王春霖, 刘畅, 杨华, 覃鸿, 陈国柱.
WANG Chun-lin, LIU Chang, YANG Hua, QIN Hong, CHEN Guo-zhu.
在多电机调速应用中,电机协同运行存在转矩分配不均的问题一直是研究热点。靳运莘[10]介绍了基于主从控制结构的多电机协同运行控制策略,可实现负荷均衡,但是其主、从电机为固定设置,不适用于钻井现场。毕云峰[11]提出将电机分成直流电机组和交流电机组,并引入模糊控制等算法,实现了多电机的组内和组间控制,该控制系统控制精度较高,适用于多台交流、直流电机并机运行场合。李军超等[12]设计了一种双电机驱动的电动螺旋压力机PLC(programmable logic controller,可编程逻辑控制器)控制系统,通过单台变频器驱动2台电机,实现了负荷均衡,且PLC控制系统还可实现人机交互,但是2台电机共用1台变频器并不适用于对功率等级和可靠性要求较高的钻井现场。王桂荣等、陆晟波等[13-14]提出了针对多电机协同运行的先进控制算法,但这些算法对处理器的运算速度等性能均有严苛的要求,不适用于工业现场。基于此,笔者拟研究基于主从控制结构的PLC控制系统,其既可实现单台电机的独立运行控制,又可实现双电机的并机运行控制以及负荷均衡,且2台电机的转速偏差可控制在要求范围内;同时,该控制系统还可实现低压传动模块、电机侧和司钻台侧的三地同步操作以及人机交互,旨在提升实用性和降低误操作的可能性,使得电代油驱动装置更有利于钻井现场操作人员使用。此外,基于OPC UA(object linking and embedding for process control unified architecture,用于过程控制对象链接和嵌入的统一架构)协议实现远程数据监控和共享,以进一步提升电代油驱动装置的可靠性。
1 电代油驱动装置系统结构设计
1.1 传动系统结构

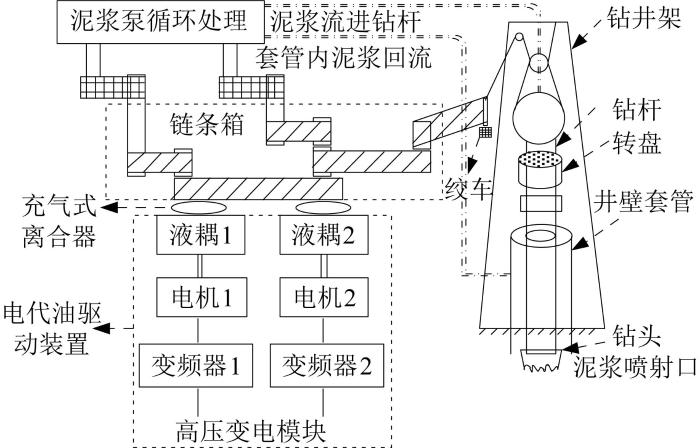

在油气勘探现场,利用电代油驱动装置通过电网为机械钻机提供动力的传动系统的整体结构如图1所示。其中,调速型液力耦合器(简称为液耦)与电机同转轴连接,用于调整电机的输入/输出转速比,同时在调速时进行能量缓冲,起到冲击保护作用。每台电机单独配置1个充气式离合器,当离合器断开时,电机近似无负荷;当离合器闭合时,电机经液耦与链条箱相连,通过链条连接驱动泥浆泵和绞车,从而为机械钻机提供动力。在该传动系统中,2台电机并机运行时为柔性连接。
图1
图1
油气勘探现场传动系统的整体结构
Fig.1
Overall structure of transmission system of oil and gas exploration site
1.2 电气系统结构

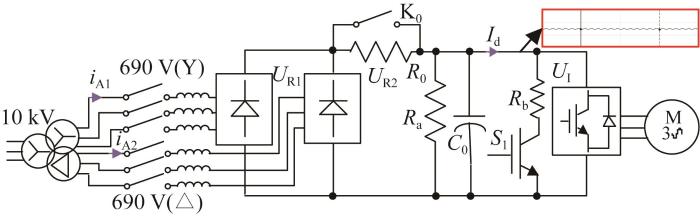

本文所设计的新型电代油驱动装置的电气系统采用单台变频器驱动单台电机的方式,10 kV高压电经过变压器后输出两路690 V的三相电,一路为Y形连接,另一路为△形连接,两路三相电输出的相位角相差30°;两路三相电分别通入变频器的2个不控整流模块,构成十二脉整流系统。变频器的逆变部分采用三相全桥,结合制动电阻和制动开关,在电机刹车时快速消耗再生电能,实现能耗制动。新型电代油驱动装置电气系统的结构如图2所示。
图2
图2
新型电代油驱动装置电气系统结构
Fig.2
Electrical system structure of new electricity-replace-oil driving device

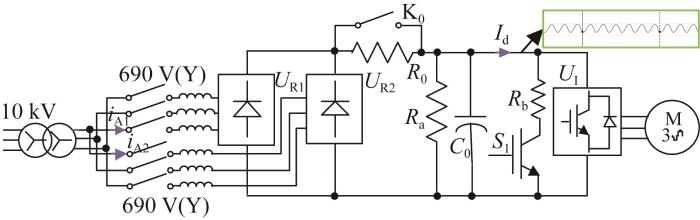

而传统电代油驱动装置采用六脉整流方式,其电气系统的结构如图3所示。
图3
图3
传统电代油驱动装置电气系统结构
Fig.3
Electrical system structure of traditional electricity-replace-oil driving device
假定交流侧电抗为0 Ω,直流电感为无穷大。对于采用六脉整流方式的传统电代油驱动装置,其交流侧变压器的输出电流iA1、iA2的傅里叶级数展开为:
式中:Id为变频器直流母线的输出电流;ω为交流电角频率;t为时间。
对于采用十二脉整流方式的新型电代油驱动装置,其交流侧变压器的输出电流iA1、iA2的傅里叶级数展开分别为:
由此可得,采用十二脉整流方式的新型电代油驱动装置交流侧变压器的总输出电流iA为:
由
表1 不同电代油驱动装置的理论谐波含量对比
Table 1
谐波次数 | 谐波含量/% | |
---|---|---|
传统电代油驱动装置 新型电代油驱动装置 | ||
5 | 20 | 0 |
7 | 14 | 0 |
11 | 9 | 9 |
13 | 8 | 8 |
17 | 6 | 0 |
19 | 5 | 0 |
图4
图4
某钻进工况下新型电代油驱动装置的实测功率因数与视在功率的关系
Fig.4
Relationship between measured power factor and apparent power of new electricity-replace-oil driving device under a certain drilling condition
1.3 模块化箱式结构设计
油气勘探现场通常位于偏远地区,不仅路况复杂,而且各勘探点之间相距几十千米以上。因此,电代油驱动装置应具备易运输、高可靠性和高结构强度的特点。
在新型电代油驱动装置中,高压变电模块需引入10 kV交流电,而置于低压传动模块中的控制系统因生产需要而频繁被工作人员操作。因此,高压变电模块不宜与低压传动模块集成设计。本文采用高压变电、低压传动分体模块箱式结构设计方法。独立的高压变电模块和低压传动模块更有利于挂车运输,提高了装置调度使用的便捷性。

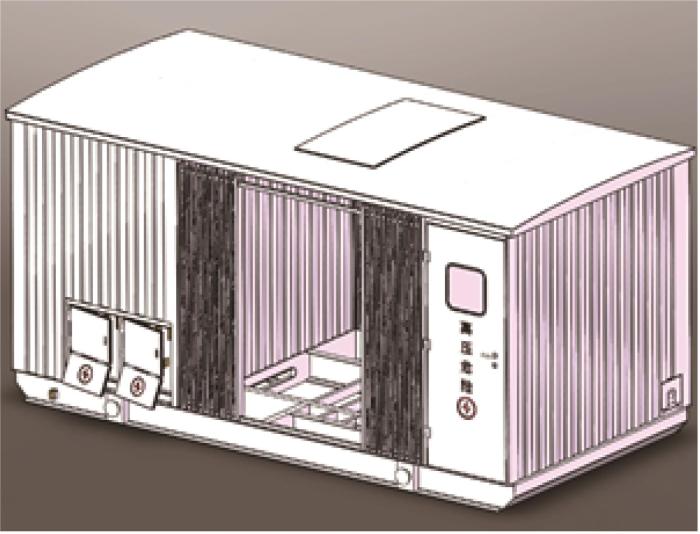

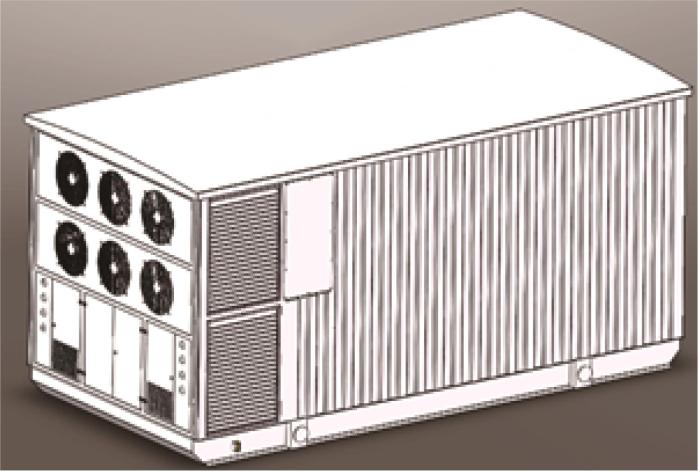

图5
图5
高压变电模块三维结构
Fig.5
Three-dimensional structure of high-voltage transformer module
图6
图6
低压传动模块三维结构
Fig.6
Three-dimensional structure of low-voltage transmission module

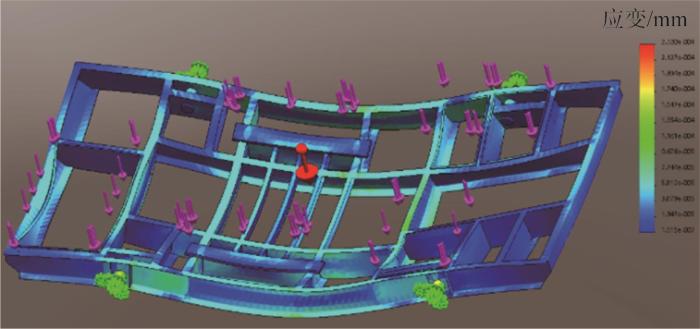

对于模块化箱式结构,最重要的是解决其结构强度问题。以低压传动模块为例,对其结构强度进行设计与分析。根据实际工况,利用SolidWorks软件建立低压传动模块箱体底座的应变有限元计算模型。低压传动模块所承受的总载荷为20 t,根据其内部各电气设备的实际分布情况分配载荷;低压传动模块箱体底座采用宽度为300 mm的C型槽钢。由图7所示的低压传动模块箱体底座应变云图可知,其形变极值为0.232 mm,说明其具有可靠的结构强度。
图7
图7
低压传动模块箱体底座的应变云图
Fig.7
Strain nephogram of box base of low-voltage transmission module
2 电代油驱动装置的电机控制策略
所设计的新型电代油驱动装置的电机选用2台同型号的三相交流异步电动机,其参数如表2所示。当机械钻机的钻头在钻地表层时,所需功率较小,采取单电机运行模式,另一台电机备用;当钻头向地层深部钻进时,所需功率开始增大,当单台电机的功率无法满足要求时,2台电机并机运行。此外,在钻进过程中,还有下套管等操作,且负荷非平滑变化,存在冲击负荷,单电机运行和并机运行应可灵活切换。
表2 三相交流异步电动机参数
Table 2
参数 | 数值 |
---|---|
极对数 | 3 |
绝缘等级 | 200 |
额定电压/V | 600 |
额定频率/Hz | 50.5 |
额定功率/kW | 1 200 |
额定转速/(r/min) | 1 000 |
工作转速/(r/min) | 0~2 599 |
恒转矩转速/(r/min) | 100~1 000 |
恒功转速/(r/min) | 1 000~1 680 |
2.1 电机调速原理

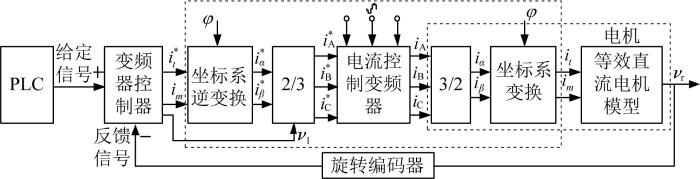

图8
图8
新型电代油驱动装置电机的矢量控制调速原理
Fig.8
Vector control speed regulation principle of motor in new electricity-replace-oil driving device
2.2 并机控制原理
电机的转差率s为:
式中:n1、n分别为电机的同步转速和实际转速。
电机的电磁转矩T为:
式中:p为电机的极对数;U1为电机定子输入电压;f1为电机定子输入电压的频率;R1为电机定子回路电阻;X1为电机定子回路漏抗;R

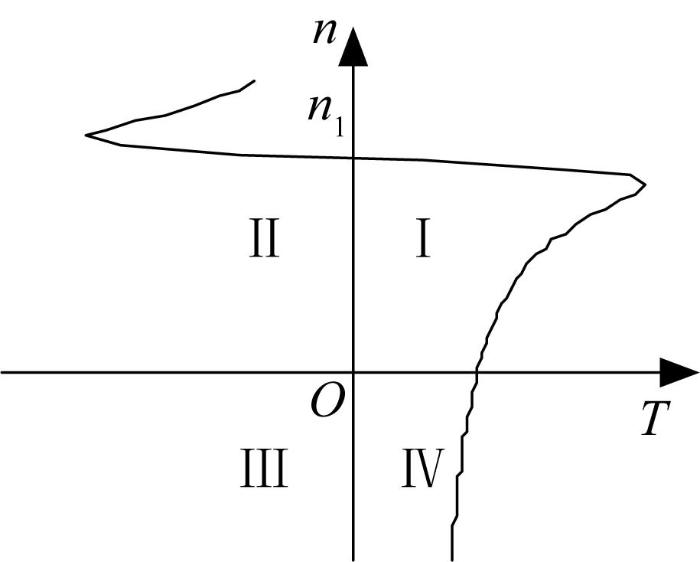

图9
图9
三相交流异步电动机的机械特性曲线
Fig.9
Mechanical characteristic curve of three-phase alternating current asynchronous motor
主从控制是实现双电机负荷均衡的一种常用控制策略,典型的主从控制策略有:1)主机速度控制+从机转矩控制;2)主机PI(proportional integral,比例积分)控制+从机P(proportional,比例)控制。采用前一种控制策略时,主机与从机必须刚性连接,在主机速度控制模式下,从机转速始终跟随主机;在从机转矩控制模式下,转矩给定来自主机,从而完成转矩分配。采用后一种控制策略时,主、从机均在速度控制模式下工作,其转速给定方式相同,其中主机的速度调节器采用PI控制器,从机的速度调节器采用P控制器,将主机速度调节器的积分分量叠加到从机速度调节器的输出中,从而完成转矩的稳态分配。
常用的主从控制策略是主机和从机采用不同的控制方式,即在系统运行过程中,主机和从机不可相互切换。然而,在油气勘探过程中,通常先任意起动一台电机,当功率不足时,起动另一台电机;而当所需功率迅速减小时,停止任意一台电机,执行单电机运行。由此可知,主从控制策略并不适用于油气勘探现场。
基于此,针对2台电机并机时为柔性连接且主电机不确定的情况,对2台电机采用下垂控制策略,下垂控制时2台电机间无须进行通信。实际转速较快的电机承受较大的转矩,并通过负反馈来自动降低给定转速,从而实现向其他电机分配转矩。下垂控制框图如图10所示。采用下垂控制策略可使2台电机的转速趋于同步,负荷分配趋于平衡。由于不同负载的机械特性不同,在双电机协同控制调试时,通过调整下垂系数可以较好地实现负荷均衡。

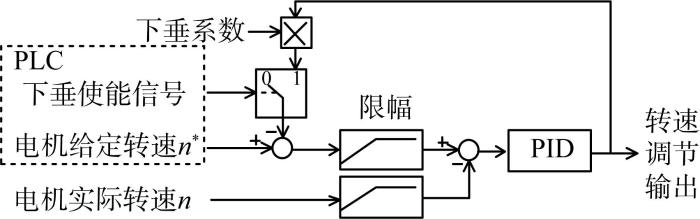

图10
图10
新型电代油驱动装置电机的下垂控制框图
Fig.10
Droop control block diagram of motor in new electricity-replace-oil driving device
对于本文的新型电代油驱动装置,当其控制系统先起动变频器1(2)和电机1(2)后,需要2台电机并机运行的控制流程如图11所示。并机运行时的下垂控制转速调节范围不超过液耦允许的滑差。当起动变频器2(1)和电机2(1)后,在系统无故障的前提下,需要先将2台电机的转速调整为一致,以减小转矩偏差;然后才允许离合器2(1)闭合,2台电机并机运行以共同拖动负载,通过变频器的下垂控制实现负荷均衡。

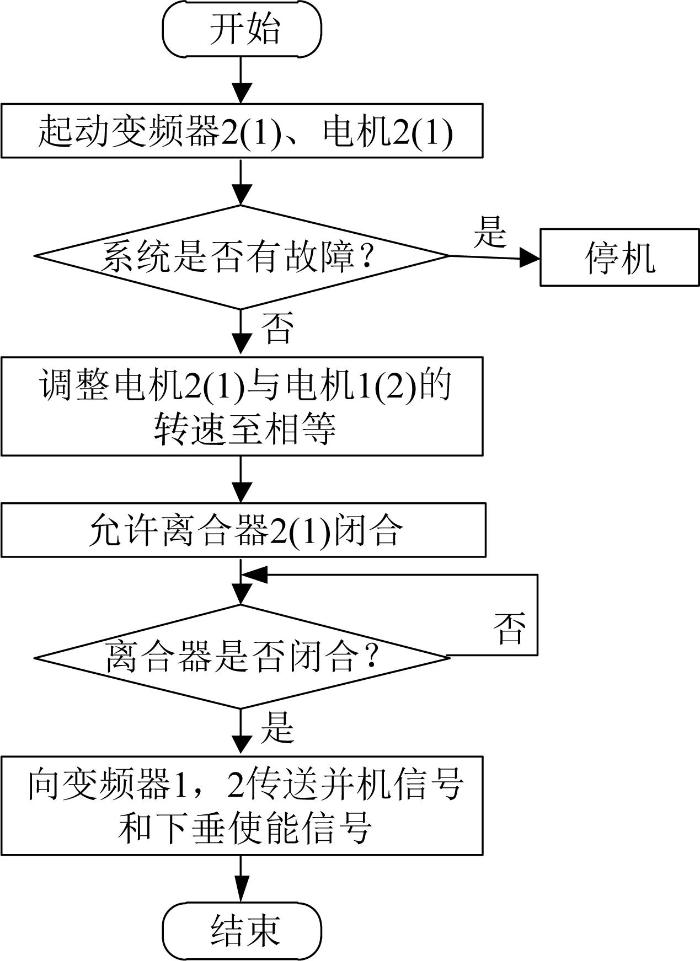

图11
图11
新型电代油驱动装置的并机控制流程
Fig.11
Paraller control flow of new electricity-replace-oil driving device
2.3 起动、调速与停机控制
当电代油驱动装置控制系统接收到电机起动命令后,判断三地同步控制是否就地允许。出于安全考虑,任一时刻只允许一地对电机进行调速控制。当就地允许后,通过本地控制面板和触摸屏进行电机控制操作。当电代油驱动装置起动变频器时,首先进行初始化设置,包括写入变频器的初始控制状态和设置电机的初始转速为0 r/min;然后,读取变频器内的数据和状态,以及写入需要传送到变频器的数据和状态,判断变频器是否有故障,电机是否有故障(包括电机超温、急停、检修和电机散热风机风压故障等),以及是否有外部故障(如制动电阻故障等)。若无故障,则可以进行电机调速控制,电机的给定转速送入变频器的通信基值为:
在本文中,电机的转速给定采用斜坡给定方式,并且限幅输出。电机转速的突增或突减可能会造成变频器的转矩超调达到上限,从而导致现场操作人员难以及时反应。

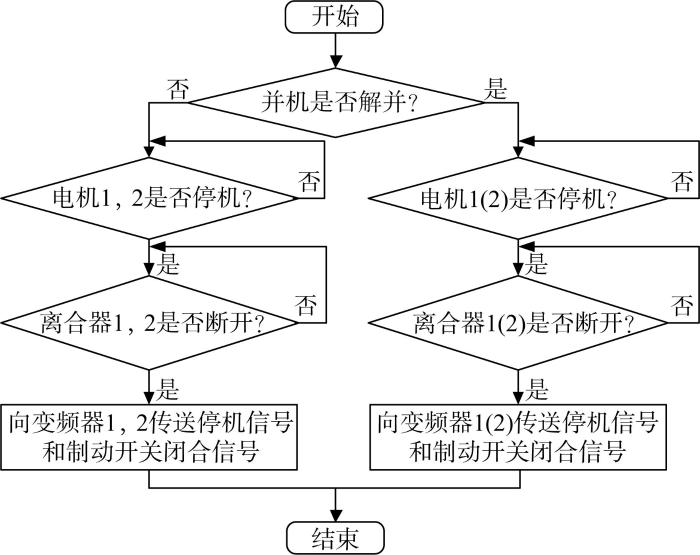

图12
图12
新型电代油驱动装置并机运行时的停机控制流程
Fig.12
Shutdown control flow of new electricity-replace-oil driving device during parallel operation

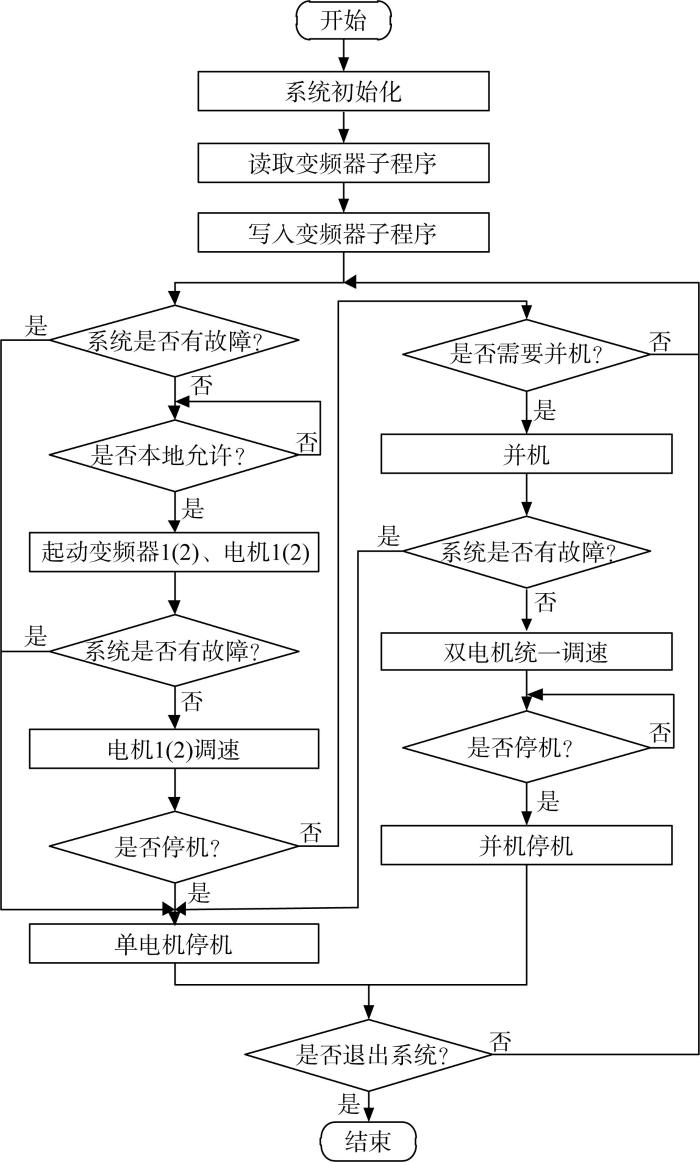

图13
图13
新型电代油驱动装置的双电机协同控制流程
Fig.13
Dual-motor cooperative control flow of new electricity-replace-oil driving device
3 电代油驱动装置控制系统的设计与实现
3.1 控制系统硬件结构

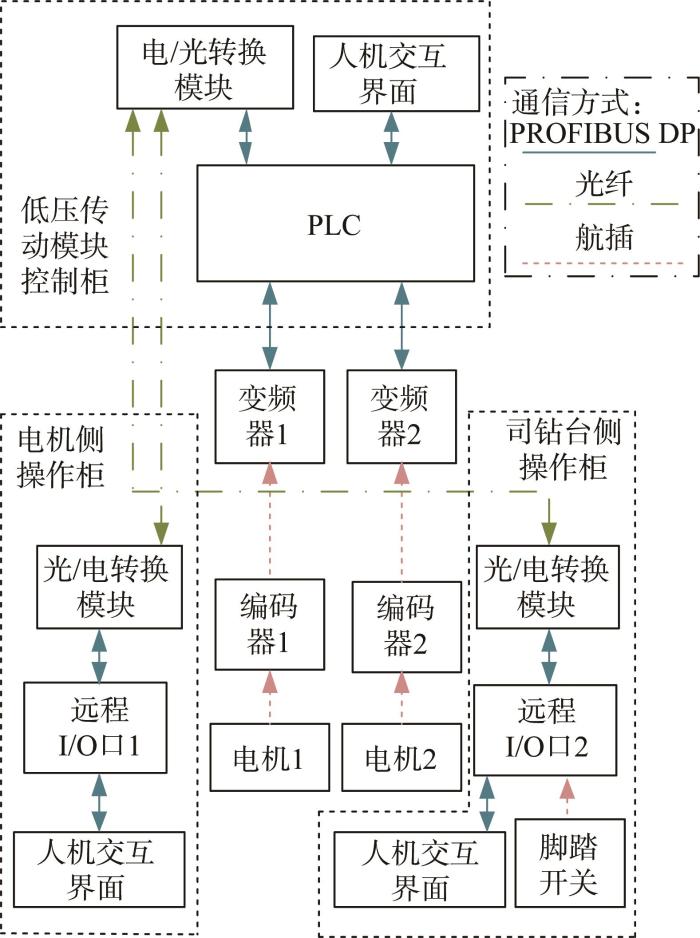

新型电代油驱动装置的控制系统由1套西门子S7-300 PLC以及2套现场就地操作柜组成。其中,低压传动模块的控制柜处理器为主站,电机侧、司钻台侧采用ET200M远程I/O(input/output,输入/输出)口作为从站,即结构上采用主从形式,以实现三地同步控制。控制系统通过PROFIBUS DP(process field bus decentralized peripheral,过程现场总线分布式外设)协议与2台变频器通信,从而实现双电机的协同控制和并机运行。电机侧和司钻台侧操作柜与低压传动模块控制柜采用光纤通信,以防止雷电危害,从而增强通信可靠性。司钻台侧操作柜采用脚踏开关通过航插与ET200M远程I/O口连接,以实现电机调速控制。新型电代油驱动装置控制系统的硬件结构框图如图14所示,2台电机和电机侧操作柜的放置现场如图15所示。
图14
图14
新型电代油驱动装置控制系统的硬件结构框图
Fig.14
Hardware structure block diagram of control system of new electricity-replace-oil driving device
图15
图15
电机和电机侧操作柜放置现场
Fig.15
Placement site of motor and operation cabinet on the motor side
3.2 控制系统软件设计
新型电代油驱动装置控制系统的软件设计主要包括两部分:PLC控制程序和人机交互界面设计,其中PLC控制程序采用顺序控制,利用梯形图进行编程。
PLC控制程序主要包括:三地互锁控制程序;变频器初始控制状态的设定及2台电机初始转速为0 r/min的给定程序;电机起动、停机、急停、调速和并机控制程序;电机故障及外部故障停机控制程序。为增加该控制程序的可理解性和易维护性,采用结构化编程方法进行设计。新型电代油驱动装置PLC控制程序的设计框图如图16所示。当处理器的操作系统完成启动后,将循环执行主程序模块OB1,以处理OB1中被调用的各个功能模块。OB34为调速和并机中断模块,当有调速和中断的响应时,执行调速和中断程序。

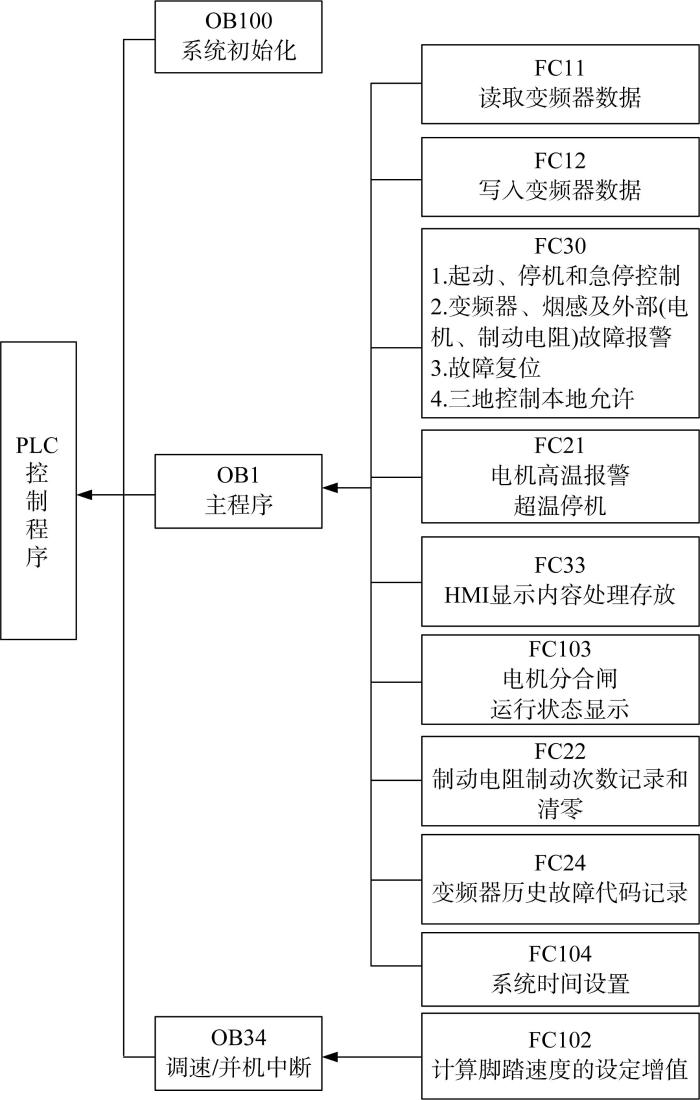

图16
图16
新型电代油驱动装置PLC控制程序设计框图
Fig.16
Block diagram of PLC control program design for new electricity-replace-oil driving device

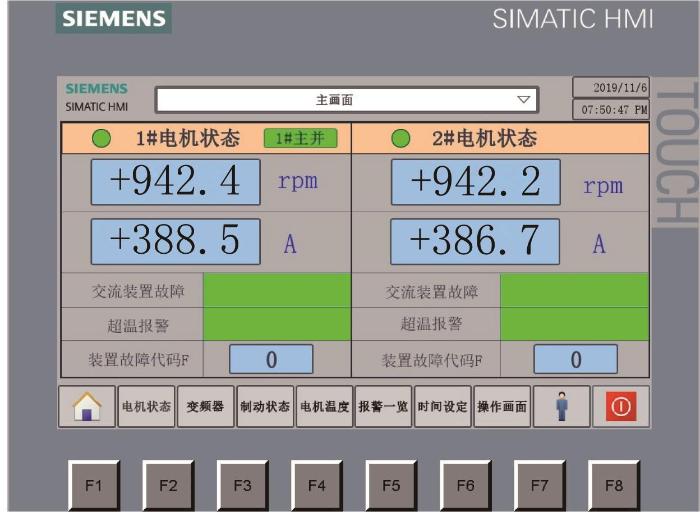

人机交互界面可为油气勘探现场操作人员提供可视化的操作界面和系统状态反馈结果。人机交互界面由主界面、电机操作界面、电机状态监控界面、电机温度监控界面、变频器状态及运行数据监控界面、制动状态监控界面、系统报警记录界面及系统时间设置界面构成。某实际工况下新型电代油驱动装置并机运行时的人机交互界面如图17所示。
图17
图17
某实际工况下新型电代油驱动装置并机运行时的人机交互界面
Fig.17
Human computer interaction interface of new electricity-replace-oil driving device during parallel operation under a certain actual working condition
3.3 运行状态远程监控与数据共享

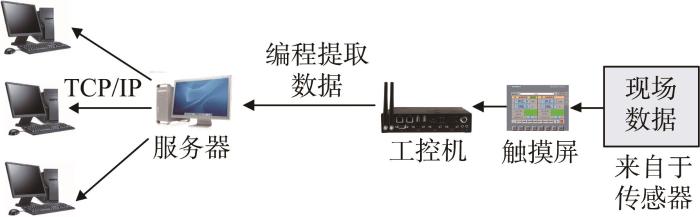

人机交互界面仅可就地实现对整个电代油驱动装置控制系统的监控,而无法实现运行状态的远程监控和数据共享。鉴于TP700型触摸屏可用作OPC UA服务器,首先,利用上位机通过OPC UA协议读取触摸屏上显示的数据,然后结合4G无线通信技术,通过编程将上位机中的数据信息提取到服务器中,最后通过网络发布数据,从而实现运行状态的远程监控与数据共享。
图18
图18
新型电代油驱动装置的运行状态远程监控与数据共享方案
Fig.18
Remote monitoring and data sharing scheme for operation status of new electricity-replace-oil driving device

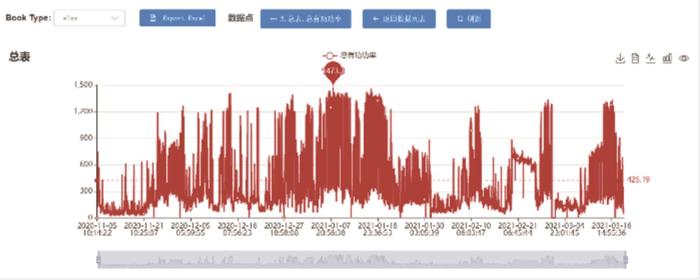

图19
图19
高压变电模块总表有功功率动态监控界面
Fig.19
Dynamic monitoring interface of active power of high-voltage transformer module total meter
4 电代油驱动装置应用效果分析
4.1 经济性分析
传统的柴油驱动装置由柴油发动机和配套电机组成。目前,常用的柴油发动机大部分由国外企业生产,成本较高。此外,柴油发动机需要使用大量柴油,随着能源逐渐枯竭,其使用成本进一步提高。以峰值功率为2.4 MW的柴油驱动装置30 d满负荷运行为例进行分析。其中,设备成本取当前主流设备的平均成本,柴油价格取2021年3月的平均价格。使用柴油驱动装置的成本如表3所示。
表3 柴油驱动装置使用成本分析
Table 3
设备 | 设备使用成本 | 能源使用成本 | ||||
---|---|---|---|---|---|---|
设备成本/万元 | 使用寿命/a | 月使用成本/万元 | 单价/(元/L) | 月消耗量/L | 月平均使用成本/万元 | |
柴油驱动装置 | 480 | 15 | 2.70 | 6.40 | 5.10×105 | 326.40 |
本文新型电代油驱动装置主要由高低压开关柜、双路十二脉整流变压器、高压变电模块箱体、交流变频器(含制动电阻)、无功补偿装置、PLC控制系统、空调、低压传动模块箱体和三相交流异步电动机组成。随着电机调速在电气领域的使用日益频繁且技术日益成熟,对应变频器和电机的成本逐渐降低,目前国产设备正逐渐代替价格高昂的进口设备。新型电代油驱动装置主要消耗电力能源,随着新能源发电技术的日益成熟,电力资源日益丰富,特别是在石油勘探所处的西北、西南地区,风力和光照资源丰富,电力价格相对较低且更加清洁。针对新型电代油驱动装置,同样以峰值功率为2.4 MW的系统30 d满负荷运行为例进行分析。其中,设备成本取当前主流国产设备的平均价格,电力价格取2021年西部工业用电的平均价格。使用新型电代油驱动装置的成本如表4所示。
表4 新型电代油驱动装置使用成本分析
Table 4
设备部件 | 设备使用成本 | 能源使用成本 | ||||
---|---|---|---|---|---|---|
设备成本/ 万元 | 使用寿命/ a | 月使用成本/ 万元 | 单价/ (元/kWh) | 月消耗量/ kWh | 月平均使用成本/ 万元 | |
高低压开关柜 | 15 | 10 | 0.13 | 0.80 | 1.93×106 | 154.40 |
双路十二脉整流变压器 | 40 | 15 | 0.22 | |||
高压变电模块箱体 | 15 | 15 | 0.08 | |||
交流变频器(含制动电阻) | 163 | 10 | 1.32 | |||
500 kVar无功补偿装置 | 25 | 10 | 0.21 | |||
PLC控制系统 | 10 | 10 | 0.08 | |||
空调 | 15 | 10 | 0.13 | |||
低压传动模块箱体 | 15 | 15 | 0.08 | |||
三相交流异步电动机 | 80 | 15 | 0.44 |
4.2 节能减排效果分析
采用新型电代油驱动装置代替传统柴油驱动装置可以显著减少油气勘探过程中二氧化碳(CO2)、氮氧化物和可吸入颗粒物等的排放,积极响应“碳中和”政策。
所设计的新型电代油驱动装置的节能减排效果可以通过节能率和CO2减排量来衡量[16]。节能率可通过对比电代油驱动装置使用前后的单功率(每kWh)标煤消耗量得到,其表达式为:
式中:
2种油气勘探驱动装置主要动力设备的能效参数如表5所示,其单功率标煤消耗量分别为413.4 gce和137.4 gce,利用
表5 油气勘探驱动装置主要动力设备的能效参数
Table 5
主要动力设备 | 指标 | 量值 |
---|---|---|
1 200 kW柴油发动机 | 燃油消耗率 | 283.7 g/kWh |
10 kV/3 150 kVA双路十二脉整流变压器 | 效率 | 98.5% |
600 V/1200 kW交流变频器 | 效率 | 98.5% |
YDZJ-20DDf型液耦 | 效率 | 96.0% |
600 V/1 200 kW三相交流异步电动机 | 效率 | 96.0% |
柴油驱动装置单功率燃烧柴油的CO2排放量为:
式中:
使用新型电代油驱动装置时,单功率消耗电力所等效的CO2排放量为:
式中:
根据IPCC(Intergovernmental Panel on Climate Change,联合国政府间气候变化专门委员会)给出的参考数据[17],取
根据
5 结 论
本文针对油气勘探的经济、节能、可靠性生产需求,设计了一套新型电代油驱动装置,并对其系统、控制性能和应用效果进行了详细分析,得到结论如下:
1)新型电代油驱动装置采用十二脉整流方式,在场用电占比低的大功率钻进段,不配置无功补偿装置时其功率因数可达0.95以上,从而降低了无功补偿成本。
2)高压变电、低压传动分体模块箱式结构极大地提高了新型电代油驱动装置调度使用的便捷性,其中低压传动模块箱体底座采用宽度为300 mm的C型槽钢,其仿真形变极值为0.232 mm,说明该装置具有可靠的结构强度。
3)新型电代油驱动装置控制系统采用主从控制结构,并机运行时采用转速匹配控制结合变频器的下垂控制策略,使2台电机的转速偏差控制在10%以内,避免了因负荷不均衡而引起的变频器故障。
4)所开发的运行状态远程监控与数据共享平台可以实现新型电代油驱动装置现场运行信息的共享与管理,提高了其可靠性。
5)相较传统柴油驱动装置,新型电代油驱动装置每月可节省52%的成本,减少27%的CO2排放。
所设计的新型电代油驱动装置已在实际工程中应用,其具有性能可靠、调整灵活等优点,在油气勘探节能领域具有一定的实用价值。
