基于钢丝绳传动的自动抹灰机的轻量化设计

廖红玉,邓梦洋,周敏,谢良喜,姚俊夫

Lightweight design of automatic plastering machine based on wire rope transmission

Hong-yu LIAO,Meng-yang DENG,Min ZHOU,Liang-xi XIE,Jun-fu YAO

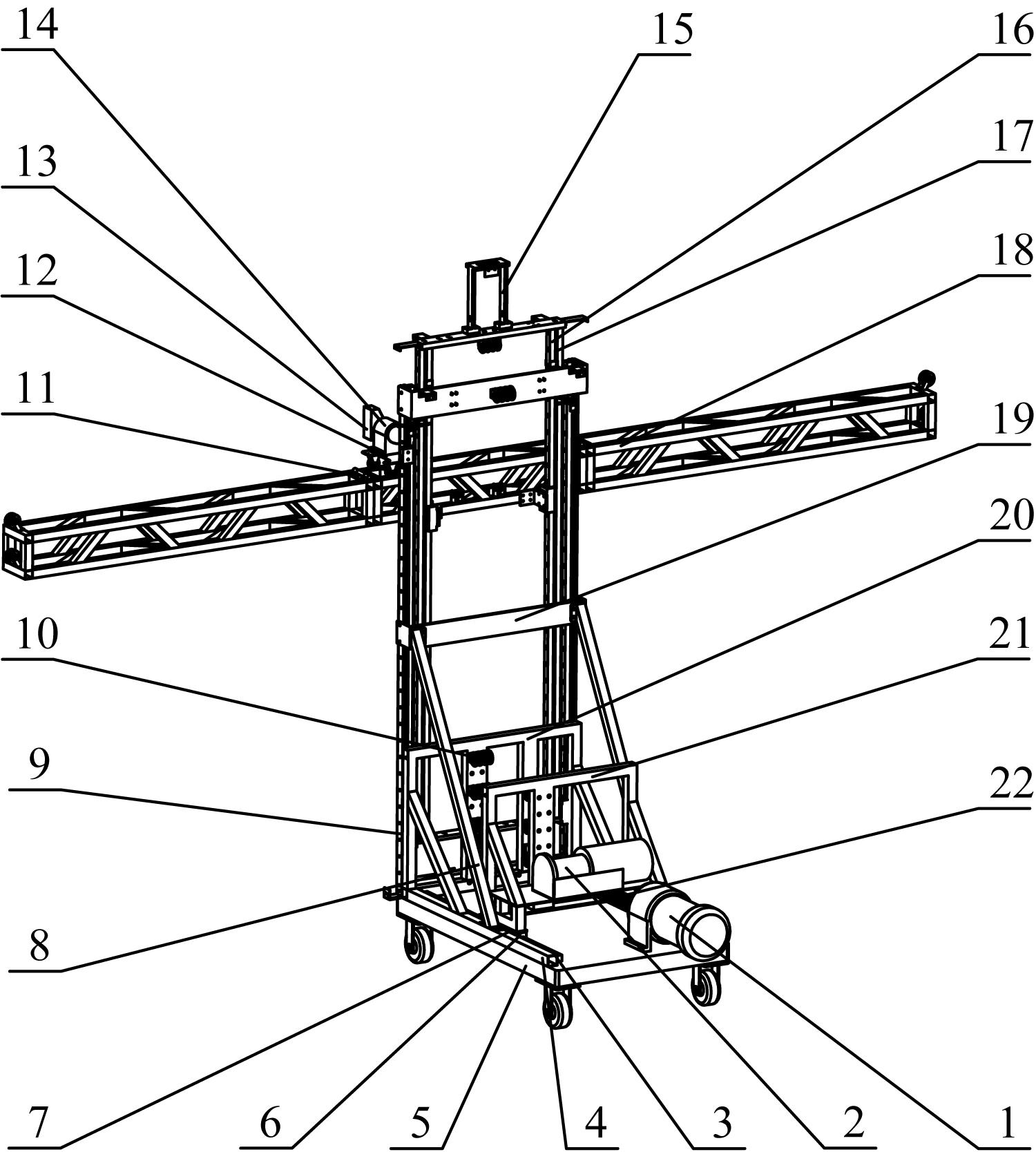

图1 自动抹灰机的结构1—纵移电机；2—卷扬机；3—导轨；4—车上连接板；5—小车；6—滑块；7—滑块连接板；8—斜支撑腿；9—纵移外支撑型材；10—定滑轮；11—合页锁扣；12—平移小车；13—喷嘴；14—喷嘴底座；15—传感器安装支架；16—纵移导轨；17—纵移支撑钢板；18—桁架；19—连接板；20—外支撑架；21—内支撑架；22—丝杆螺母。

Fig.1 Structure of automatic plastering machine
