塔式起重机塔身和起重臂的风载荷特征分析
陈伟1, 秦仙蓉1, 杨志刚1,2
1. 同济大学 机械与能源工程学院,上海 201804;
2. 同济大学 上海地面交通工具风洞中心,上海 201804
摘要: 定义风载荷系数表达式,完成塔机在均匀风场和B类风场下12个风向角的计算流体力学(CFD)数值计算,得到塔身和起重臂的体型系数、角度风系数和风压高度变化系数,并与国内外规范进行对比. 结果表明:不同风向角下,塔身横风向风载荷可以忽略,而起重臂的横向风载荷必须考虑;塔身角度风系数计算方法与欧洲钢结构设计规范一致,但与我国起重机设计规范相差较大,建议以欧洲规范定义塔身角度风系数;塔身和起重臂角度风系数对风场特征不敏感;塔机气动外形的影响使得风压高度变化系数在不同风向角下不一致并表现出放大效应. 塔机抗风设计可参考风载荷系数参数特征.
关键词: 风载荷系数    计算流体力学(CFD)    塔式起重机    角度风系数    风压高度变化系数
Wind load characteristics analysis of mast and jib of tower crane
CHEN Wei1 , QIN Xian-rong1 , YANG Zhi-gang1,2
1. School of Mechanical Engineering, Tongji University, Shanghai 201804, China;
2. Shanghai Automotive Wind Tunnel Center, Tongji University, Shanghai 201804, China
Abstract: The expression of wind load coefficient was defined. The computational fluid dynamics (CFD) numerical simulation of the tower crane in twelve wind angles under uniform and B category flow field was completed. The shape coefficient, the skewed wind coefficient and the wind pressure height coefficient of the tower mast and jib were calculated and compared with the design of different countries. Results show that the crosswind load of mast could be ignored under different wind angles, while the wind load of jib must be considered; the calculation method of the skewed wind coefficient for the mast is consistent with the design of steel structures in European standard, while it differs greatly with the design rules for cranes of China, thus it is effective to define the skewed wind coefficient of mast by the European standard; the skewed wind coefficient of the jib and mast is not sensitive to the different categories of wind flow fields; the influence of the aerodynamic shape of the tower crane makes the wind pressure height coefficient inconsistent under different wind direction angles, showing the amplification effect. The characteristics of the wind load coefficient can provide reference to the wind-resistant design.
Key words: wind load coefficient    computational fluid dynamics (CFD)    tower crane    skewed wind coefficient    wind pressure height coefficient

随着施工项目大型化、复杂化程度的快速提高及机械结构轻量化的要求,塔式起重机(塔机)顺势出现了结构形式复杂多样、整机高度及起重臂长等大幅增大的特点,使得其对风载荷愈发敏感,研究塔机风载荷及计算方法对其结构安全设计具有重要的工程实践意义[1]. 风载荷系数是结构所承受风载荷的直接表达,随着来流方向角、风场类型、离地高度和结构气动外形等因素的变化而变化,了解风载荷系数的变化特征是精细建立塔机风载荷计算方法的理论基础.

塔身和起重臂是塔机的重要组成部分,结构形式均为空间桁架. 国内外关于桁架结构的体型系数研究很多. Bayar[2]基于高频动态天平在风洞中测试了正方形截面格构式塔身的体型系数,发现其在45°风向角时最大. 沈国辉等[3]通过相同方法在风洞中测试了2种风场下6种格构模型的体型系数,结果发现2种风场下体型系数并不一致. Eden等[4]在风洞中测试了不同风向角下2种结构形式起重臂的体型系数,给出了两者体型系数差异的计算方法. 党会学等[5-7]通过计算流体力学数值仿真技术得到了不同格构塔身的体型系数,计算结果与试验和规范都比较吻合. 以挡风折减系数或者结构充实率为变量的体型系数计算方法已经达到了工程设计精度要求[8-13],而关于角度风系数和风压高度变化系数的研究还不够完善. 塔身和起重臂承受的风载荷合力方向与来流方向并不一致,即结构除了承受顺方向风载荷,还要承受与其垂直的横风向风载荷,尤其是起重臂具有较大的外伸结构且位置靠近塔顶,很可能出现较大的横风向力,其风载荷计算精度更应当引起足够重视. 关于风偏转下塔机风载荷计算方法,国内外规范尚未形成一致结论. 我国起重机设计规范[8]和ISO 4302-2016规范[9]对塔身和起重臂采用相同计算方法来得到角度风系数,而欧洲钢结构设计规范[10]仅给出塔身的计算方法,美国风载荷规范[11]对两者均没有给出,可见对现行国内外规范中的塔身和起重臂角度风系数须作进一步的研究. 国内外规范中风压高度变化系数均基于准定常假设和无结构扰动来计算,但是当来流风吹过塔机等结构时,风场发生了较大的变形,需要进一步精细化研究结构外形对风压高度变化系数的影响.

计算流体力学(computational fluid dynamics, CFD)数值仿真技术在计算风工程领域的快速发展为细致描述风场特征和风对结构作用的细节特性奠定了基础[14-15],从而为精细化研究塔机整机风场结构和塔机局部风载荷特性提供了经济且高效的手段. 本文针对塔机全尺寸结构,完成均匀风场和B类风场12个风向角下的数值计算,得到不同风向角下塔身标准节和起重臂臂节的体型系数,分析塔身和起重臂的风载荷作用,计算角度风系数和风压高度变化系数,并与国内外规范进行对比,提出风载荷系数参数取值建议.

1 国内外规范对比分析

国内外规范对桁架结构均给出了相应的体型系数(我国起重机设计规范[8]中称为风力系数) ${\mu _{\rm s}}$ 和风压高度变化系数 ${\mu _{z}}$ ,表达式分别如下:

${\mu _{\rm{s}}} = \frac{F}{{\rho {u^2}{A_{{\rm{pro}}}}/2}},$ (1)
${\mu _{{z}}}{\rm{ = }}{u^2}/{u_{{\rm{ref}}}}^2.$ (2)

式中: ${\mu _{\rm{s}}}$ 代表均匀风场下风向垂直于结构表面时,结构在稳压作用下的静压分布; ${\mu _{{z}}}$ 代表不同高度处的风压与参考位置处的比值,z为离地高度,针对标准B类地貌,我国规范和加拿大规范[16]中的参考位置为10 m高度处,而日本规范[17]和美国规范以梯度风高度为参考; $F$ 为桁架结构承受的顺方向风载荷, $\rho $ 为空气密度, ${u_{{\rm{ref}}}}$ $u$ 分别为参考位置和实际高度处的风速, ${A_{{\rm{pro}}}}$ 为结构正方向上的投影面积.

根据式(1)和(2)可以得到风向角为0°时结构的顺方向阻力系数:

${C_{\rm{D}}} = \frac{F}{{\rho {u_{{\rm{ref}}}}^2{A_{{\rm{pro}}}}/2}} = {\mu _{\rm{s}}}{\mu _{{z}}}.$ (3)

定义风向垂直于塔机最大迎风面时的位置为0°风向角位置. 为了表征风载荷随结构气动外形、离地高度和不同来流风向角下的变化特性,定义风载荷计算公式:

$\begin{split} F = & \frac{1}{2}\rho {u_{{\rm{ref}}}}^2{A_{{\rm{pro}}}}{C_{{\rm{D}}\theta }} = \frac{1}{2}\rho {u_{{\rm{ref}}}}^2{A_{{\rm{pro}}}}{C_{\rm{D}}}{K_\theta }{\rm{ = }} \\ & \frac{1}{2}\rho {u_{{\rm{ref}}}}^2{A_{{\rm{pro}}}}{\mu _{\rm{s}}}{\mu _{{z}}}{K_\theta }\;. \end{split} $ (4)

式中: ${K_\theta }$ 为无量纲角度风系数,代表一定风向角下顺方向阻力系数 ${C_{{\rm{D}}\theta }}$ (风载荷系数)与0°风向角顺方向阻力系数 ${C_{\rm{D}}}$ 的比值:

${K_\theta } = {C_{{\rm{D}}\theta }}/{C_{\rm{D}}}.$ (5)

根据式(5)可以得到风载荷系数:

${C_{{\rm{D}}\theta }} = {\mu _{\rm{s}}}{\mu _{{z}}}{K_\theta }.$ (6)

当结构处于均匀风场中时, ${\mu _{{z}}}{\rm{ = }}1$ ,且当风向角为0°时, ${K_\theta }{\rm{ = }}1$ ,则风载荷系数即为国内外规范中给定结构的体型系数(风力系数).

1.1 体型系数

塔机的塔身和起重臂均由桁架结构组成. 本文以QTZ125塔机为例进行研究,其中塔身为正方形截面,起重臂为三角形截面,且塔身的结构充实率为20%,起重臂的结构充实率为26%. 国内外规范中均给出了塔身结构的体型系数,其中我国规范以挡风折减系数 $\eta $ 进行计算,基本表达式为

${\mu _{\rm{s}}} = 1.7(1 + \eta ).$ (7)

规定正方形塔身45°风向角下的体型系数为正向迎风面的1.2倍;美国规范以结构充实率w进行计算,基本表达式为

${\mu _{\rm{s}}} = 4.0{{w} ^2} - 5.9 w + 4.0.$ (8)

规定正方形塔身45°风向角下体型系数需乘以因子 $(1 + 0.75 w ) $ ,且因子不大于1.2. 针对三角形的桁架结构,美国规范以 ${\mu _{\rm{s}}} = 0.51{ w ^2} - 4.7 w + 3.4$ 来计算,而日本规范、澳大利亚/新西兰规范[13]和欧洲钢结构设计规范均按图表选择,没有给出具体的表达式. 不同规范给出的体型系数已经在工程设计领域广泛应用.

1.2 角度风系数

关于角度风作用下的塔机风载荷计算方法,国内外规范尚未形成一致结论. 针对塔机塔身结构,欧洲钢结构设计规范给出了不同结构形式塔身的角度风系数. 正方形塔身的角度风系数为

${K_\theta } = 1 + {K_1}{K_2}{\sin ^2}\,2\theta .$ (9)

式中: ${K_1}$ 与平边截面、圆截面迎风面投影面积占总投影面积的比例有关, ${K_2}$ 与迎风面挡风系数有关. 我国规范给出的塔身角度风系数为 ${K_\theta } = {\sin ^2}\,\theta $ ,而美国规范并没有给出. 因欧洲钢结构设计规范将风向与构件迎风面垂直时的位置定义为0°风向角位置,而我国规范却将其定义为90°风向角,本文参照欧洲钢结构设计规范来定义风向角,以保证结果数据的一致性和可比性. 因此,将我国规范给出的塔身角度风系数 ${K_\theta } = {\sin ^2}\,\theta $ 变化为 ${K_\theta } = $ ${\cos ^2}\,\theta $ .

针对塔机起重臂结构,美国规范和欧洲钢结构设计规范中并没有给出对应的角度风系数,而我国规范起重臂角度风系数为 ${K_\theta } = {\cos ^2}\,\theta $ ,即我国规范中将塔机塔身和起重臂的角度风系数采用相同的计算方法. 通过对比上述规范发现,我国规范中塔身的角度风系数与欧洲钢结构设计规范存在较大的分歧,且欧洲钢结构设计规范并没有给出起重臂的角度风系数,需对现行国内外规范中的塔身和起重臂角度风系数作进一步的研究.

1.3 风压高度变化系数

国内外规范中针对风压高度变化系数的取值不尽相同. 标准B类地貌特征下国内外风压高度变化系数计算公式如下.

1)欧洲规范BS EN1991-1-4:2005[18].

${C_{\rm{r}}}(z) = \left\{ {\begin{aligned}&{{K_{\rm{r}}}\ln \;(z/0.05),}\quad{2 \leqslant z \leqslant 200;}\\&{{K_{\rm{r}}}\ln \;(2/0.05),}\quad{z < 2.}\end{aligned}} \right.$ (10)

式中: ${K_{\rm{r}}} = 0.19$ .

2)美国规范ASCE7-05:2006[11].

${K_{\rm{z}}} = \left\{ {\begin{aligned}&{2.01{{(z/274.32)}^{2/9.5}},}\quad{4.572 \leqslant z \leqslant 274.32;}\\&{2.01{{(4.572/274.32)}^{2/9.5}},}\quad{z <4.572.}\end{aligned}} \right.$ (11)

3)日本规范AIJ-RLB-2004[17].

${E_{\rm{r}}} = \left\{ {\begin{aligned}&{1.7{{(z/350)}^{0.15}},}\quad{5 \leqslant z \leqslant 350;}\\&{1.7{{(5/350)}^{0.15}},}\quad{z < 5.}\end{aligned}} \right.$ (12)

4)加拿大规范NBC-2005[16].

${C_{\rm{e}}} = \left\{ {\begin{array}{*{20}{c}}{{{(z/10)}^{0.28}},}&{10 \leqslant z \leqslant 300;}\\{1,}\quad\quad\quad\quad&{z < 10.}\quad\quad\;\;\;\end{array}} \right.$ (13)

5)中国规范GB/T 3811-2008[8].

${\mu _{\rm{z}}} = \left\{ {\begin{array}{*{20}{c}}{{{(z/10)}^{0.3}},}&{10 \leqslant z \leqslant 350;}\\{1,}\quad\quad\quad\quad&{z < 10.}\quad\quad\;\;\;\end{array}} \right.$ (14)

除欧洲规范采用对数率风速剖面来计算风压高度变化系数外,美国规范、日本规范、加拿大规范和我国规范均采用指数率的风速剖面. 不同规范中风压高度变化系数均基于准定常假设和无结构扰动来计算,由于高度和地貌特征指数不一样,风压高度变化系数存在一定的差别. 但是当来流风吹过塔机等结构时,风速和风压均会发生较大的变形,因此需要进一步研究结构外形对风压高度变化系数的影响.

2 塔机CFD计算 2.1 塔机模型简化及分区

塔机由起重臂、平衡臂、塔帽、塔身、转台等主体结构和附属结构如起升机构、变幅机构、套架、小车、吊钩和司机室等构成. 这些结构由许多不同规格的圆管、角钢、槽钢和方钢等组成,各种型材间相互穿插焊接在一起,导致塔机表面细节特征非常复杂. 本文从CFD计算精度、计算量和塔机迎风面积等因素来综合考虑顺风向和横风向风载荷对塔机的作用,进而在保留主体结构特征的基础上适当简化塔机模型. 塔机不同空间位置的风载荷数值不一样,在有效利用计算资源和保证实际应用研究价值的基础上必须对塔机进行合理降维,即将塔机划分成有限个分区,以不同分区的风载荷特性来表征塔机局部特征,从而建立塔机不同局部结构之间的风载荷特性关系. 以高度方向上1.5 m(塔身标准节)、水平方向上8 m(起重臂臂节)为标准进行分区,共划分成35个区. 如图1所示为塔机简化模型及其分区图,其中塔机总高为55 m,起重臂伸长方向总长为80 m.

图 1 QTZ125塔机简化模型及其分区 Fig. 1 Simplified model and partitions of QTZ125 tower crane
2.2 数值模拟方法

为满足风场阻塞比小于3%的要求,采用的计算域为内切圆直径为800 m、高度为200 m的正十二面棱柱,即通过设置不同的入流面和出流面来表达塔机承受不同方向角下的风载荷. CFD计算域示意图如图2所示,其中0°风向角为垂直于塔机的平衡臂和起重臂伸长方向,即风向沿 $x$ 轴正方向.

图 2 塔机计算流体动力学(CFD)计算域 Fig. 2 Computational fluid dynamics (CFD) domain of tower crane

计算网格采用六面体和四面体混合网格,塔机表面为三角形网格,最小尺寸为0.01 m,最大尺寸为0.05 m. 塔机附近区域为四面体网格,网格较密,而在外围采用尺度较大的六面体网格,中间通过金字塔单元过渡连接. 在塔机表面生成边界层网格,第一层网格厚度为0.001 8 m. 本文基于y+值(第一层网格质心到壁面的无量纲距离)和网格无关性验证得到网格总数量为3×107,最终生成的计算网格如图3所示.

图 3 CFD计算域网格 Fig. 3 Grids of CFD domain

数值计算采用RANS定常方法,选择的湍流模型为Realizable k-ε. 塔机结构表面特征多为圆形和方形,空气流经表面会形成柱状钝体绕流效应,进而出现旋转和分离流动等现象,而Realizable k-ε湍流模型在雷诺应力上与真实湍流保持一致;通过修正湍流黏度,考虑平均流动中的旋转和分离流动等情况,模型在处理旋转流动、边界层流动以及带有分离流动等高应变率及流线弯曲程度较大的流动上精度较高,因此Realizable k-ε模型适合塔机模型复杂流动的数值计算. 其余边界条件设定如下.

1)入口边界条件:定义标准B类风场速度入口的平均速度、湍流强度、湍动能和耗散率[17]

$u_{\rm{ave}} = {u_{10}}{(z/10)^a}.$ (15)
$I = \left\{ {\begin{aligned}&{0.1{{(5/350)}^{ - \alpha {\rm{ - }}0.05}},}\quad{z \leqslant 5;}\\&{0.1{{(z/350)}^{ - \alpha {\rm{ - }}0.05}},}\quad{5 < z \leqslant 350.}\end{aligned}} \right.$ (16)
$\begin{array}{l}k = 1.5{(u_{\rm{ave}} \cdot I)^2};\;\varepsilon = {0.09^{0.75}}{k^{1.5}}/l;\;l = 100{(z/30)^{0.5}}.\end{array}$ (17)

式中:uave为离地高度处的平均风速,k为湍动能,ε为耗散率,l为湍流积分尺度,I为湍流强度,u10为10 m高度处的平均风速,α为地面粗糙度指数. 均匀风场入流边界条件采用恒定速度入口u10,湍流强度为1%,其余边界条件与标准B类风场相同.

2)出口边界条件:自由出流.

3)壁面条件:塔机表面和地面采用非滑移壁面,顶面和其余侧面采用对称面;塔机表面生成边界层网格,y+值取值大部分为30~100,采用非平衡壁面函数.

4)求解方法:采用SIMPLE算法对速度压力耦合方程求解. 离散格式为先以一阶迎风格式迭代,再以二阶迎风格式迭代. 收敛残差为10−4以下,同时监测进出口质量流量和塔机整机顺方向风力系数的稳定性.

3 计算数据处理与分析

风场特征的准确模拟是塔机风载荷系数正确表达的基础. 将模拟风场沿高度方向上的平均风速剖面、湍流强度与理论风场的数值进行对比分析,选取风场入口处及塔机前方10 m处截面,如图4所示. 可以看出,数值模拟的风场具有较好的自保持性,与理论风场能保持良好的一致性.

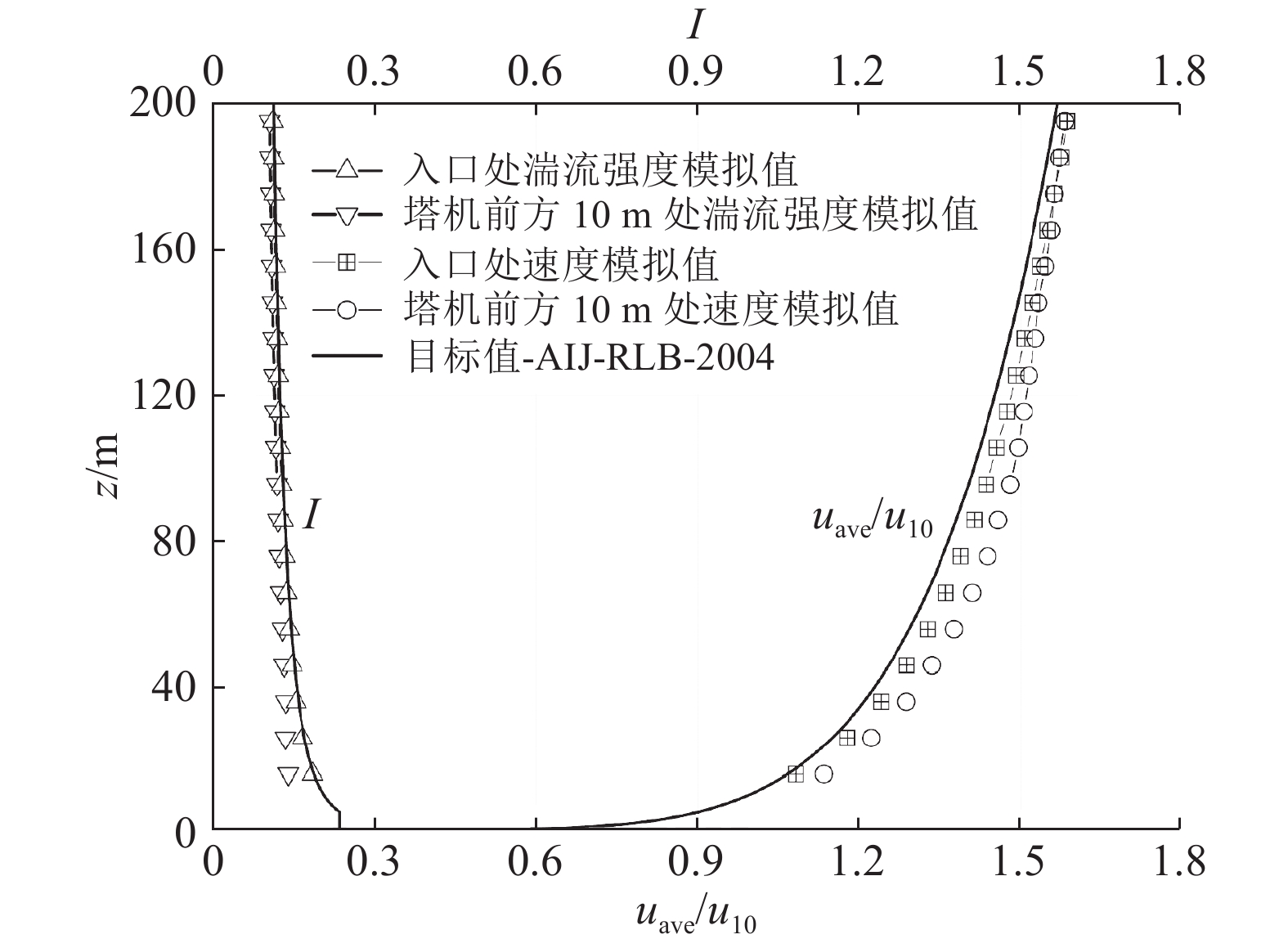

图 4 数值模拟与理论风场的平均风速比和湍流强度对比 Fig. 4 Comparison of mean wind velocity ratio and turbulence intensity between numerical simulation and theoretical wind feild
3.1 合力方向角

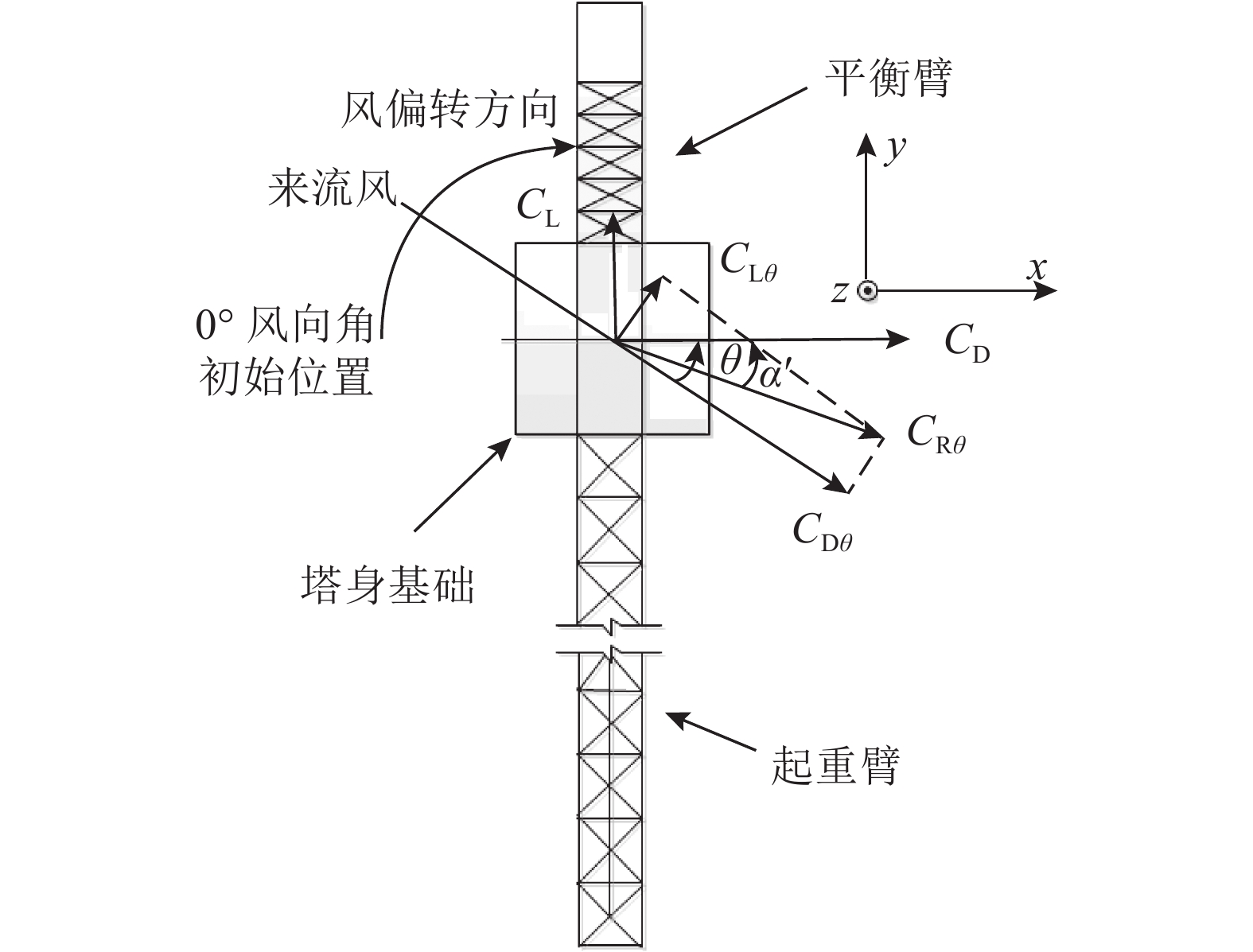

图5所示为塔机模型体轴坐标系及风载荷合力角示意图,其中在0°风向角初始位置时,起重臂和平衡臂垂直于来流风向. 根据坐标系定义,各无量纲的力系数按照下式求出:

图 5 坐标系及风载荷合力角 Fig. 5 Coordinate system and wind load resultant angle
$\left.\begin{gathered} {C_{\rm{D}}} = F/(\rho {u_{{\rm{ref}}}}^2{A_{{\rm{pro}}}}/2)\;, \\ {C_{\rm{L}}} = F'/(\rho {u_{{\rm{ref}}}}^2{A_{{\rm{pro}}}}/2)\;. \\ \end{gathered}\right\} $ (18)

式中: $F$ $F'$ 分别为体轴坐标系 xy方向上的风载荷,CDCL为其对应的风载荷力系数.

不同风向角下,塔机CFD计算中得到的顺方向阻力系数和横风向升力系数均基于塔机模型体轴坐标系,需要将其变换到风轴坐标系下. 偏转角度 $\theta $ 后的顺方向阻力系数 ${C_{{\rm{D}}\theta }}$ 和横风向升力系数 ${C_{{\rm{L}}\theta }}$ 表达式如下:

$\left.\begin{gathered} {C_{{\rm{D}}\theta }} = {C_{\rm{D}}}\cos\, \theta - {C_{\rm{L}}}\sin\, \theta \;, \\ {C_{{\rm{L}}\theta }} = {C_{\rm{D}}}\sin\, \theta + {C_{\rm{L}}}\cos\, \theta \;. \\ \end{gathered} \right\}$ (19)

定义风载荷合力方向角为顺方向和横风向风载荷合力方向与体轴坐标系 $x$ 轴的夹角,则风载荷合力方向角

$\alpha '{\rm{ = }}\frac{{180}}{{\rm{\pi }}}\arccos \frac{{{C_{\rm{D}}}}}{{{C_{{\rm{R}}\theta }}}}.$ (20)

其中,风载荷合力系数为

${C_{{\rm{R}}\theta }} = \sqrt {C_{{\rm{D}}\theta }^2 + C_{{\rm{L}}\theta }^2} .$ (21)
3.2 结果分析 3.2.1 塔身和起重臂体型系数

在均匀风场中,顺方向体型系数与来流风速和湍流强度的相关性较弱[19-23],因此选择将来流风速为20 m/s、湍流度为1%的均匀风场中0°风向角下得到的塔身和起重臂体型系数与国内外规范取值进行对比,如表1所示. 其中均匀风场中风压高度变化系数 ${\mu _{{z}}}{\rm{ = }}1$ ,根据式(3)可得体型系数即为顺方向阻力系数 ${\mu _{\rm{s}}} = {C_{\rm{D}}}$ . 对于起重臂体型系数,不同规范的取值差异比较大,JIS B 8830-2001规范[12]与我国规范的取值相差29.7%. 除我国规范外,其余规范中的起重臂体型系数取值均大于数值计算结果;对于塔身,国内外规范取值较接近但均大于数值计算值,其中最大相差为10.7%,最小相差为4.7%. 塔机CFD数值计算基于实际风场的雷诺数(超临界),与风洞试验的雷诺数(亚临界)相差2~3个数量级,因此计算得到的体型系数值要小于基于风洞试验的国内外规范,这与文献[24]中的结论一致. 通过上述分析可知,本文CFD数值计算是可靠的.

表 1 数值计算与设计规范中的顺风向体型系数 Table 1 Along-wind shape coefficient of numerical calculation and different design codes
3.2.2 塔身和起重臂角度风系数

不管是在均匀风场还是标准B类风场下,塔机主要承受顺方向的风载荷作用,但是受到的横风向风载荷不可能为0,导致塔机风载荷合力角 $\alpha '$ 与风向角 $\theta $ 不一致. 当横风向风载荷可以忽略时,此时风载荷合力方向即为顺方向风载荷的方向,即 $\alpha '{\rm{ = }}\theta $ ;而当横风向风载荷不可忽略时,此时的风载荷合力与顺方向风载荷方向成一定夹角,使得 $\alpha ' \ne \theta $ . 这里以B类风场下计算的塔机塔身和起重臂的风载荷合力方向角 $\alpha '$ 与风向角 $\theta $ 之间的关系来进行说明,如图6所示(No.5代表分区编号为5,其余类推). 从图中可以看出,塔机塔身的合力方向角 $\alpha '$ 与风向角 $\theta $ 基本重合,说明正方形截面的塔身横风向风载荷远远小于顺方向风载荷值,即在进行塔身风载荷计算时横风向风载荷可以忽略不计. 塔机起重臂的合力方向角 $\alpha '$ 与风向角 $\theta $ 在0°、90°和180°时能较好地吻合,但是在其余风向角下相差较大,说明在进行塔机起重臂风载荷计算时横风向风载荷必须予以考虑.

图 6 不同风向角下塔身标准节和起重臂臂节的合力方向角曲线 Fig. 6 Curves of wind resultant angles of tower mast section and jib section with various wind directions

图7所示为根据式(5)计算的塔机塔身和起重臂均匀风场和B类风场下的角度风系数(No.5代表分区编号为5,其余类推). 从图中可以看出,塔身和起重臂不论是在均匀风场还是B类风场,角度风系数的变化趋势和取值都比较接近. 对称风向角下,由于塔身标准节并不是完全对称结构(纵向中截面只有一部分存在加强筋,见图6),角度风系数存在一定差别;起重臂臂节具有较好的对称性,使得其系数差别不大.

图 7 B类风场和均匀风场下塔身标准节和起重臂臂节角度风系数 Fig. 7 Skewed wind coefficient of tower mast section and jib section in B category and uniform wind fields

均匀风场中相同风向角下的不同塔身标准节和起重臂臂节角度风系数与B类风场中的数值存在一定偏差,这是因为B类风场中的风速和湍流强度较均匀场发生了较大变化. 在波动最大的120°风向角下,不同塔身标准节角度风系数平均值为1.3,变异系数为1.5%;不同起重臂臂节在150°风向角下系数值波动最大,平均值为0.88,变异系数为3.1%,说明塔身和起重臂角度风系数对不同风场特征不敏感.

图7中可以看出,起重臂桁架结构和塔身桁架结构的角度风系数存在很大的差别,即塔身结构的角度风系数变化趋势与欧洲钢结构设计规范相近,而与我国规范相差很大;起重臂结构的角度风系数变化趋势与我国规范相近. 因此建议塔身结构的角度风系数取值参考欧洲钢结构设计规范,起重臂结构的角度风系数参考我国规范. CFD数值计算得到的塔身和起重臂角度风系数数值均要大于规范值,这是因为本文数值计算的 ${C_{\rm{D}}}$ 值是基于实际风场的雷诺数,体型系数数值要小于各个规范值,导致角度风系数的计算结果要大于国内外规范中的数值.

3.2.3 塔身风压高度变化系数

当来流风吹过塔身结构时,风速和风压均发生了较大的变化,即塔身的气动外形可能会对风压高度变化系数产生一定的影响. 本文以我国风载荷规范中规定的B类风场风压高度变化系数 ${\mu _{{z}}}$ 为基础,引入修正系数 $\xi $ 来表达这种影响的大小,则此时的风压高度变化系数计算公式为

$\frac{{{u^2}}}{{{u_{{\rm{ref}}}}^2}} = \frac{{{C_{\rm{D}}}}}{{{\mu _{\rm{s}}}}}{\rm{ = }}\xi {\mu _{{z}}}.$ (22)

当考虑不同风向角 $\theta $ 时,风压高度变化系数计算公式可变化为

$\frac{{{C_{{\rm{D}}\theta }}}}{{{\mu _{{\rm{s}}\theta }}}}{\rm{ = }}{\xi _\theta }\;{\mu _{{z}}}.$ (23)

式中: $\xi {}_\theta $ 为不同风向角下风压高度变化系数的修正系数, ${\mu _{{\rm{s}}\theta }}$ 为均匀风场下偏转 $\theta $ 后的结构顺风向上的体型系数.

在标准B类风场下,国内外规范中的风压高度变化系数均存在一定数值上的区别,其中日本规范、我国规范和加拿大规范比较接近,美国规范和欧洲规范在离地高度为10 m以下时. 与前述规范比较接近,随着离地高度的增加,差别逐渐增大. 塔身总高度为44.5 m,取去掉基础节和与转台连接的标准节(两者分别受到基础和转台的影响)后的塔身为研究对象. 如图8所示为数值计算修正前、后的塔身风压高度变化系数与国内外规范取值的对比曲线. 修正前,数值计算和国内外规范中的风压高度变化系数均符合指数分布,但是数值计算结果与国内外规范取值相差较大. 同时,不同风向角下的风压高度变化系数存在一定的差别,这是因为不同的风向角下顺方向上的塔身结构并不一样,即气流经过时风场结构不一致,导致风压高度变化系数发生变化,这也验证了塔机的气动外形结构能影响到风压高度变化系数.

图 8 修正前、后的塔身风压高度变化系数 Fig. 8 Curves of wind pressure height coefficient of tower mast before and after correction

图8(b)中可以看出,修正后的风压高度变化系数在离地高度为10 m以上时与我国规范较为靠近. 在0°~180°风向角内,0°和180°风向角下的修正系数非常接近,分别为1.20和1.21,说明这2个风向角下塔机外形对风压高度变化系数的影响相似,30°和150°风向角下也表现出同样的状态. 随着风向角的变大,修正系数呈现先增大后减小依此循环的趋势,修正系数在1.13~1.29内波动. 在塔机抗风设计计算工程运用中,可以所参考所建立的基于塔身结构的B类风场风压高度变化系数的修正系数.

4 结 论

(1)当 ${0^ \circ } \leqslant \theta \leqslant {180^ \circ }$ 时,塔机塔身的横风向风载荷可以忽略不计,除了风向角为θ=0°、90°、180° 外,计算塔机起重臂风载荷时,其横风向风载荷必须考虑.

(2)数值计算的塔身结构角度风系数 ${K_\theta }$ 变化趋势与欧洲钢结构设计规范相近,而与我国规范相差很大;起重臂结构的角度风系数变化趋势与我国规范相近. 建议塔身结构的角度风系数取值参考欧洲规范,起重臂结构的角度风系数参考我国规范.

(3)受来流风速和湍流强度的影响,不同塔身标准节和起重臂臂节的角度风系数在B类风场中的数值与在均匀风场中存在偏差. 塔身角度风系数在120°风向角下波动最大,变异系数为1.5%;起重臂臂节角度风系数在150°风向角下波动最大,变异系数为3.1%,塔身和起重臂角度风系数对不同风场特征不敏感.

(4)塔机塔身风压高度变化系数在不同风向角下取值存在差异,塔身气动外形影响风压高度变化系数. 塔身不同风向角下风压高度变化系数修正系数 ${\xi _\theta }$ 在1.13~1.29内波动,塔机抗风设计计算工程运用中,可以参考所建立的B类风场风压高度变化系数的修正系数.
